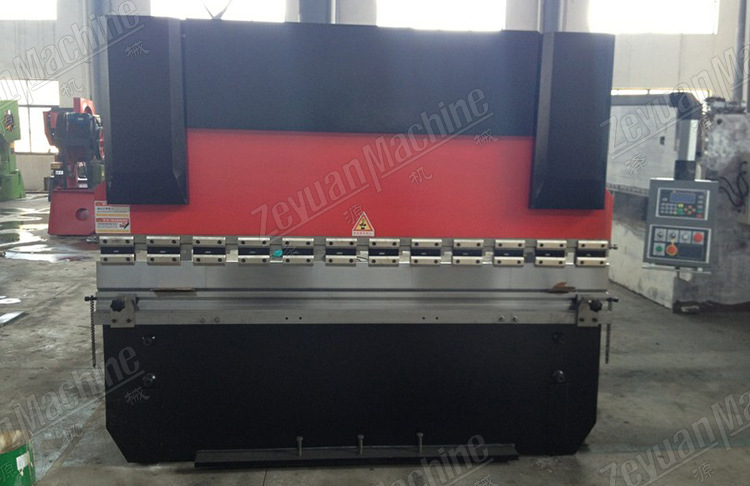

采用不同形状的上下模具，可折弯成各种形状工件，滑块行程一次即可对板料进行一次折弯成形，经过多次折弯即可获得较复杂形状的工件，当配备相应的装备后，还能作冲孔用，外形美观。
一、性能与特点
1.液压传动保证工作时不致因板料厚度变化，此外本机器具有工作平稳，操作方便、噪音小、安全可靠等特点。
2.油缸中设有机械挡块，确保滑块行至下死点的重复定位精度，以保证批量生产时折弯角度的一致性。
3.采用德国技术进行内应力消除。
4.整体框架采用打砂方式除锈,并喷有防锈漆。
二、工作滑块
1.本机器采用液压电气控制，滑块行程可任意调节，并具有点动、半自动、自动等动作规范，采用点动规范可方便地进行试模和调整。
2.上动式折弯机设计，双油缸同时工作，操作平衡、方便、安全。
3.在下死点有保压延时功能，确保工件精度。
4.折弯角度精度引用标准JB/T22572-1999 国家标准
5.有慢速下降控制的功能，操作者能更好地控制工件。
三、相关配置

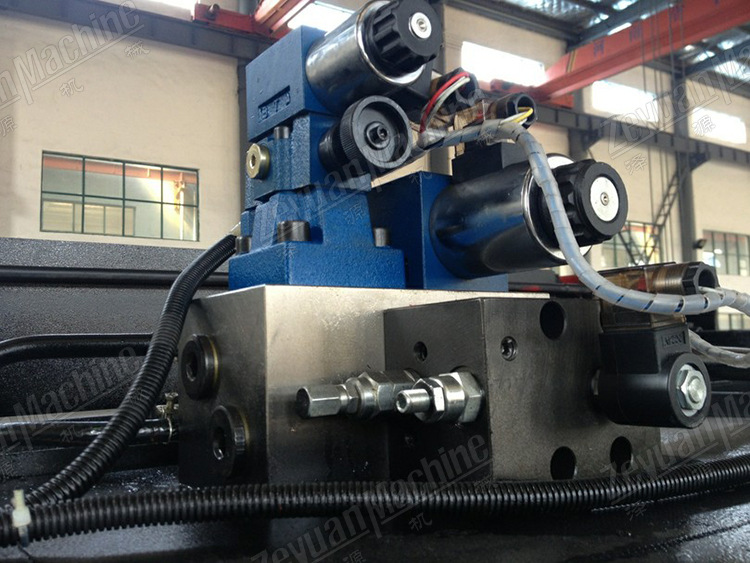

1.液压系统可实现滑块快速下降，慢速下降，工作速度折弯，快速回程及向上，向下过程中滑块急停等动作。
2.油泵采用轴向柱塞泵，可承受高压、噪音低。
3.密封圈选用台湾鼎基公司，密封性能好，工作可靠，寿命长。

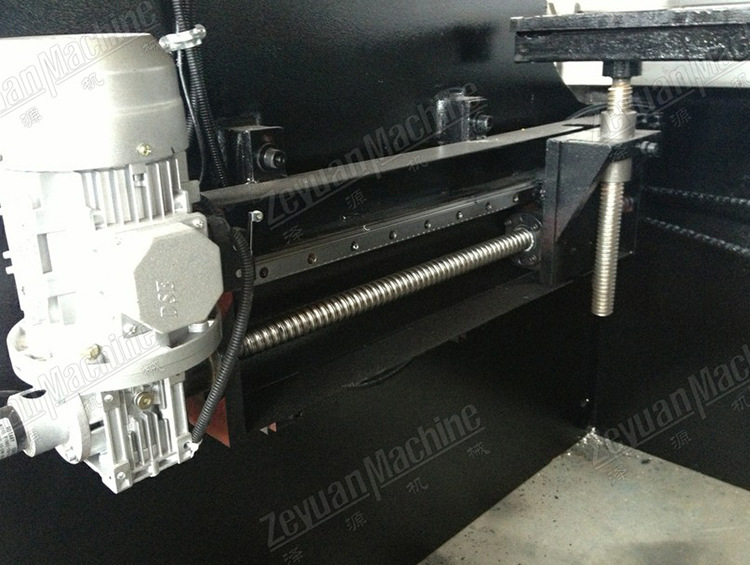

4.后挡料的调节由伺服电动机驱动,经齿轮减速后由台湾进口滚珠丝杆传动，采用直线导轨台湾HIWIN
5.密封圈选用台湾鼎基公司或，德国FIETZ、日本VALQUA密封圈，密封性能好，工作可靠，寿命长
6.采用德国EMB接头，.德国HEIDENHAIN光栅尺
采用施耐德、西门子、欧姆龙电器元件

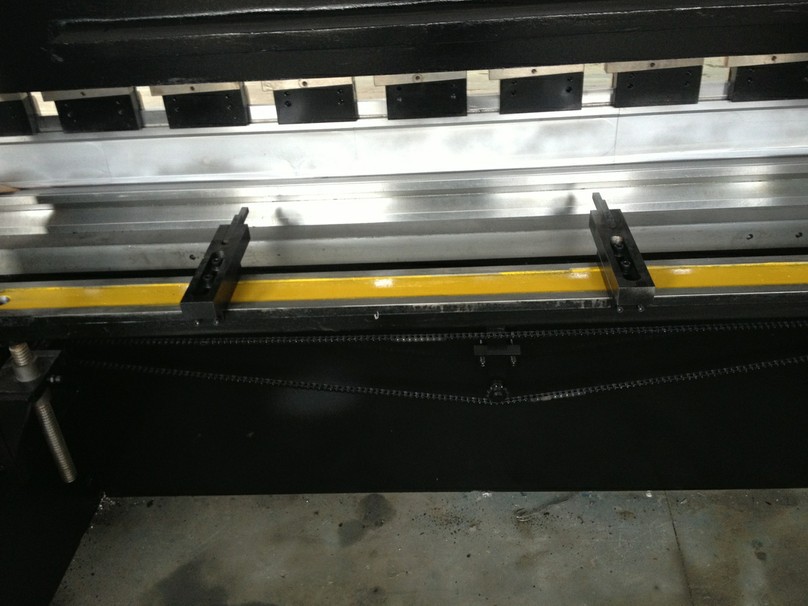

折弯机滑块行程中的同步，上模采用多件分段短模，拼接所须长度，具有精度高互换性好，便于拆装。连接部分装有补偿机构，在折弯板料时以补偿工作台和滑块的挠度，保证获得较高的工作精度。并且设有挠度补偿结构
规格型号 | 公称压力 | 工作台长度 | 立柱间距 | 喉口深度 | 滑块行程 | 最大开启高度 | 电机功率kw | 外形尺寸 |
kn | mm | mm | mm | mm | mm | kw | mm | |
WC67Y-40/2200 | 400 | 2200 | 1650 | 200 | 100 | 340 | 4 | 2280*1470*2100 |
WC67Y-40/2500 | 400 | 2500 | 2000 | 250 | 100 | 340 | 4 | 2580*1470*2100 |
WC67Y-63/2500 | 630 | 2500 | 2000 | 250 | 100 | 370 | 5.5 | 2600*1725*2300 |
WC67Y-63/3200 | 630 | 3200 | 2490 | 250 | 100 | 370 | 5.5 | 3300*1725*2300 |
WC67Y-80/3200 | 800 | 3200 | 2490 | 250 | 120 | 380 | 5.5 | 3300*1725*2350 |
WC67Y-100/3200 | 1000 | 3200 | 2490 | 320 | 120 | 400 | 7.5 | 3290*1740*2400 |
WC67Y-100/4000 | 1000 | 4000 | 3000 | 320 | 120 | 400 | 7.5 | 4090*1740*2400 |
WC67Y-125/3200 | 1250 | 3200 | 2490 | 320 | 120 | 400 | 7.5 | 3280*1740*2400 |
WC67Y-125/4000 | 1250 | 4000 | 3000 | 320 | 120 | 400 | 7.5 | 4080*1740*2400 |
WC67Y-160/3200 | 1600 | 3200 | 2490 | 320 | 180 | 450 | 11 | 3280*1930*2600 |
WC67Y-160/4000 | 1600 | 4000 | 3000 | 320 | 180 | 450 | 11 | 4080*1930*2600 |
WC67Y-160/6000 | 1600 | 6000 | 4100 | 320 | 180 | 450 | 11 | 6080*1980*3100 |
WC67Y-200/3200 | 2000 | 3200 | 2490 | 320 | 200 | 470 | 11 | 3280*1930*2700 |
WC67Y-200/4000 | 2000 | 4000 | 3000 | 320 | 200 | 470 | 11 | 4080*1930*2700 |
WC67Y-200/6000 | 2000 | 4500 | 4600 | 320 | 250 | 470 | 11 | 6080*2180*3180 |
WC67Y-250/3200 | 2500 | 3200 | 2490 | 400 | 250 | 540 | 15 | 3280*2510*2800 |
WC67Y-250/4000 | 2500 | 4000 | 3000 | 400 | 200 | 540 | 15 | 4080*2010*2800 |
WC67Y-250/6000 | 2500 | 6000 | 4600 | 400 | 250 | 540 | 15 | 6080*2280*3280 |
WC67Y-300/4000 | 3000 | 4000 | 3000 | 400 | 250 | 560 | 18.5 | 4080*2200*3100 |
WC67Y-400/4000 | 4000 | 4000 | 3100 | 350 | 250 | 560 | 22 | 4080*2400*3180 |
WC67Y-400/5000 | 4000 | 5000 | 3600 | 350 | 250 | 560 | 22 | 5080*2400*3200 |
WC67Y-500/4000 | 5000 | 4000 | 3100 | 350 | 250 | 600 | 30 | 4080*2400*3200 |
WC67Y-500/6000 | 5000 | 6000 | 4400 | 350 | 250 | 600 | 30 | 6080*2400*3300 |
WC67Y-600/6000 | 6000 | 4000 | 3100 | 350 | 300 | 700 | 37 | 4080*2500*3400 |
WC67Y-600/6000 | 6000 | 6000 | 4600 | 350 | 300 | 700 | 37 | 6080*2500*3600 |
