1、产品描述：

FV20C/1+NPE-385(S)交流电源模块浪涌保护器由一个压敏电阻型电源模块组成，用于L/N-PE的第二级保护。该电源模块浪涌保护器应用于低压交流配电系统，并联在交流供电电源与系统设备之间，防护外界（雷击、电磁辐射干扰等）或系统内部（系统拉合闸效应、感应及容性负载的启动和停止等）引起的浪涌脉冲及瞬间过电压对设备的损坏。

   ◆ 适用于雷电保护等级为C级信息系统的电源（220V）雷电浪涌保护。

   ◆ 具有工作指示、模块劣化指示等功能，S-为带遥信指示触点。

   ◆ 模块化设计，密封性好，安装接线方便。

   ◆ 采用温控断路技术，内置过流保护电路。

   ◆ 通流量大、漏电流小、残压低、响应时间快。

2、技术参数：

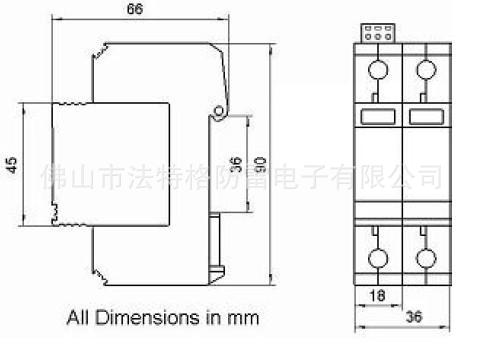

3、产品尺寸与线路图：

4、安装与维护：

• 安装前应确认为非带电安装，并检查浪涌保护器是否完好，如有损坏或显示窗口呈红色，已不能使用；如果窗口呈绿色，表示其正常。本电源模块浪涌保护器应由专业人员进行安装和维护，安装位置为人手不能直接接触的地方。
• 该浪涌保护器应安装在供电线路的熔断器（FU）之后，熔断器的容量建议为125A gL/gG。
• 根据浪涌保护器的标记按接线图进行接线，相线连接线的截面积应不小于6mm2，地线连接线的截面积应不小于10mm2并应尽量平直、短。
• 电源输入端接IN；当采用凯尔文接线时，被保护设备端接OUT。

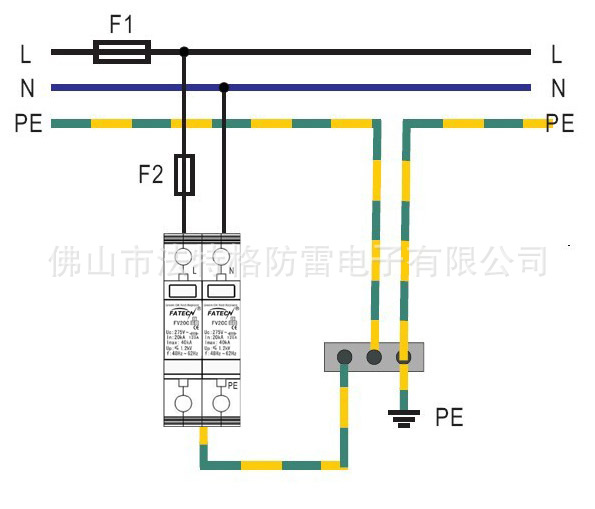

接线示意图

使用和维护

• 1. FV20C/1+NPE-385S)单相交流电源模块浪涌保护器在工作失效后，通过模块内部的热脱离机构保护系统与供电线路实现自动脱离，显示窗变为“红色”。当交流电源模块浪涌保护器的劣化指示窗口呈“红色”时，应立即更换该浪涌保护器。
• 2. 在雷雨过后须检查电源模块浪涌保护器的显示窗口。

5、实拍产品：

6、产品证书：
