视像测量系统天准VMA3020

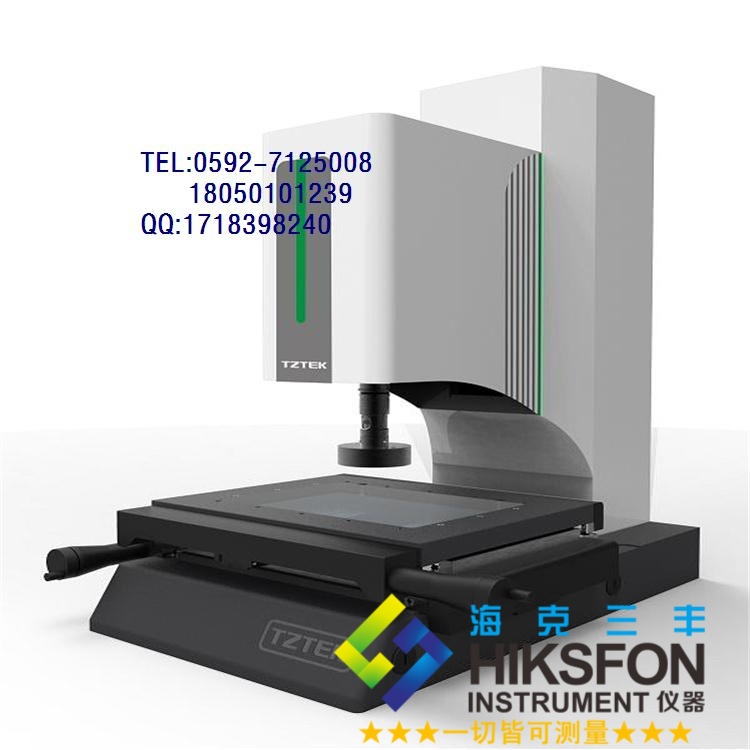

仪器简介
VMA3020是一款手动影像测量仪，简单易用，配备了业界功能最强大的手动影像测量软件，自动聚焦、自动打光、自动寻边，可对点、线、圆等元素实现精准测量，并具有强大的报表输出
功能，特别适用于种类多、批量少的产品测量，广泛应用于模具、机械、电子以及其他精密五金等行业。
仪器特点
矩阵补偿，确保平面精度的稳定。
业界独创的电子卡位镜头，软件自动识别，轻松实现倍率切换。
软件控制光源和聚焦。可自动打光，自动寻边，自动聚焦。
精密的传动装置设计，实现快速移动
花岗岩结构，框架稳定可靠。
测量数据可导出Word、Excel、AutoCAD等格式。
图文并茂的报表输出功能,轻松输出检测结果。
高清晰度镜头和高分辨率CCD，实现产品高清晰度测量。
手动机专有控制系统。
可选配脚踏开关等扩展附件。
技术参数

软件系统
�8�3 基本测量功能
1. 可测几何量：点、线、圆（最大、最小和平均）、弧、样条曲线、椭圆、矩形、四边形、槽、R角、环、间距、距离、点群等。
2. 构建：中心点、极值点、端点、交点、两点连线、平行线、垂线、切线、平分线、中心线、合并、轮廓分割、半径画圆、三线内切圆、两线半径内切圆等。
3. 影像量测工具：绘图点、最近边缘点、聚焦点、圆形框取点、最佳边缘点、最近点、整体提取、多段提取、纹理分割、多段纹理分割、电子卡尺、快速整理取圆、开放轮廓线、最大闭合轮廓线、最近闭合轮廓线。
4. 形位公差：直线度、圆度、位置度、平行度、垂直度、倾斜度、同心度等。
5. 坐标系：夹具定位坐标系、点线、两点X、两点Y、三点、两线、图像配准坐标系；平移、旋转、手工调整坐标系。
�8�3 输出及数据统计
1. 可输出Word、Excel、HTML、TXT报表和AutoCAD文件。
2. 支持实时输出至excel模版，可定制模版。
3. 可以只输出最后一次任务运行的数据。
4. 运行任务时自动生成.rst格式文件，记录任务运行的详细信息。
5. 可按指定目录，根据任务名称自动输出任务结果至csv文本中，便于同种工件结果的统一分析。
6. SPC统计功能，载入rst文件，可进行有效的品管控制。
7. 基元属性区域，实时显示当前正在测量的基元数据。
8. 基元超差区，分类显示正常基元，超差基元，未测量基元等等。
�8�3 软件特色功能
1. Z轴自动：4档速度，任意步长。自动升降，自动聚焦，自动测高度
2. 变倍同步显示：电子卡位变倍时，软件自动同步更新9个倍率的显示。
3. 光源自动控制：一环四区表面光，自动打光，自动开关灯控制。
4. 软件控制机台自检：开机后首次使用软件，自动提示自检，移动各轴，自动检测零点完成自检。
5. 智能引导：运行任务、镜头标定等操作时，影像区显示引导箭头，指示移动方向，提示距离目标的距离，用户只需根据箭头操作即可，方便易用。
6. 全景扫描：可手动移动机台进行屏幕拼图。
7. 三轴坐标便捷清零：清零后，方便坐标的查看比对。
8. 任务运行时鼠标自动跟随。
9. 距离手动机运动偏差。
10. 多种网格线显示模式：十字、井字、圆形、网格。
