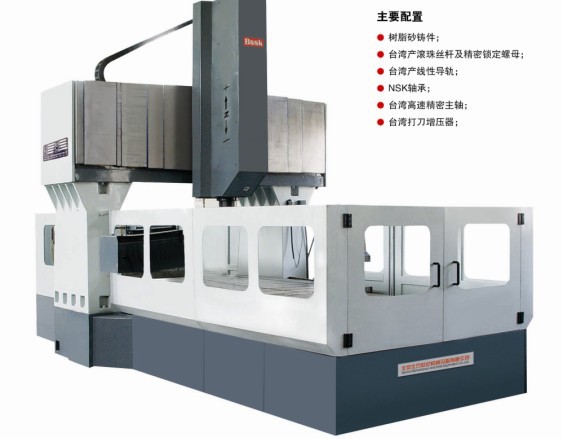

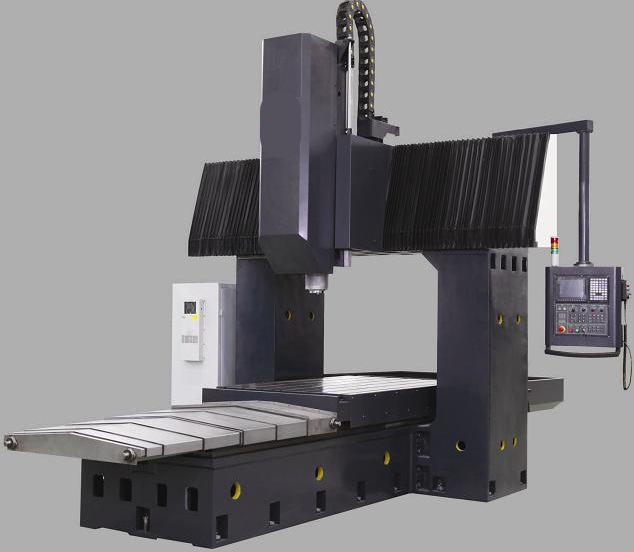

产品图片：

产品参数：

一、 机床主要结构特点：

1． Y轴：工作台沿固定床身导轨纵向往复运动。

Y轴传动：采用交流伺服电机传动滚珠丝杠传动，带动工作台运动，实现X轴直线运动。

导轨形式：2条45滚柱直线导轨。

2． X轴：铣头溜板沿横梁导轨往复运动。

X轴传动：采用交流伺服电机传动滚珠丝杠传动。

导轨形式：2条45滚柱直线导轨。

3． Z轴：铣头滑枕沿溜板导轨垂直往复经给运动。

Z轴传动：采用交流变频电机通过滚珠丝杠带动主轴箱上下进给运动，并加双杠配重

导轨形式：T型滑枕。

4． 大件：

机床大件包括床身、工作台、立柱横梁整体铸造、铣头溜板、铣头滑枕、铣头。

机床大件均采用树脂砂造型、高强度优质铸铁件。大件毛坯经热时效处理粗加工二次回火，以消除内应力；粗加工后进行充分的时效处理，以消除加工残余应力；精加工在数控龙门镗铣床上采用自由装夹的方式进行高速轻切削，使机床具有良好的刚性和精度保持性。

5． 主镗铣头：

主铣头采用台湾主轴，带自动拉刀，同步轮结构。

序号 项目 主要参数
1 X轴行程 mm 2200
2 Y轴行程 mm 1800
3 Z轴行程 mm 900
4 龙门跨距 mm 1600
5 主轴端面至工作台距离 mm 150-1050
6 工作台面积 mm 2000×1250
7 最大承重 T 5
8 T型槽数量 No. 5
9 T型槽尺寸/间距 mm 22/250
10 驱动方式 直连式
11 主轴转速 rpm 6000
12 主电机功率 kW 22
13 主轴扭矩 N.m 120
14 主轴锥度及规格 ISO7:24NO50
15 拉钉规格 P50T-2-MAS403-45°
24 数控系统 发那科0i MD
17 X、Y、Z快移速度 m/min 12/12/12
18 X、Y、Z伺服电机功率 kW 3/3/3
19 X、Y、Z伺服电机扭矩 N.m 36/27/27
20 X、Y、Z伺服电机转速 rpm 2000
21 X、Y、Z轴丝杠直径 mm Φ50/Φ50/Φ50
22 进给速度 mm/min 6000
23 最小步进当量 mm 0.001
