2015新款电磁式垂直水平振动台YXZ三轴振动试验机

产品介绍：

电磁式垂直水平振动台也称三轴振动试验机，是一款用于检测产品抗振试验的仪器。广泛适用于国防、航空、航天、运载火箭、军工单位、核工业、通讯、电子电气零部件、光电通讯、汽车零部件、计算机配件、舞台灯光、汽车音响、家电、电路板、PCB线路板、液晶屏、液晶电视、连接器、模组模块、LED照明电器等行业。电磁式振动台用于发现早期故障，模拟实际工况考核和结构强度试验，产品应用范围广泛、适用面宽、试验效果显著、可靠。正弦波、调频、扫频、可程序、倍频、对数、最大加速度,调幅,时间控制,全功能电脑控制,简易定加速度/定振幅。设备通过连续无故障运转3个月测试，性能稳定，质量可靠。

2015新款电磁式垂直水平振动台YXZ三轴振动试验机型号规格:

KW-ZD-50CS 三轴YXZ轴振动试验机,振动方向：垂直+水平；振动频率：0.5~600Hz 电磁式振动

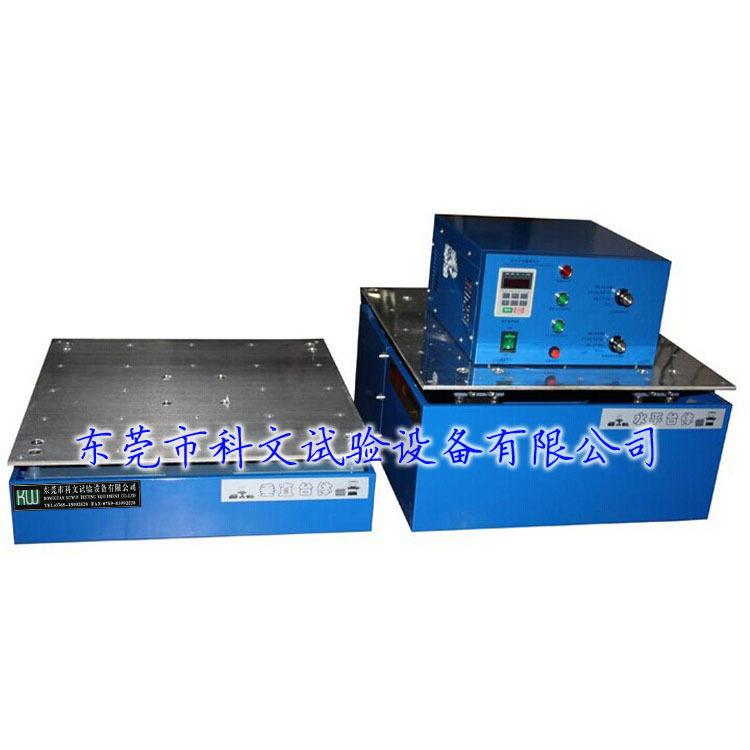

图片展示：

技术参数：

型号：KW-ZD-50CS 电磁振动台

垂直水平振动台频率：0.5~600HZ 有更多规格可选择

振动方向：XYZ三轴 两个台体,垂直+水平

振动波形：三轴[垂直(Y.上下)＋水平:(X/Z轴)OR(前后/左右)]正弦波-可选择(半波或全波)
     垂直＋水平可单独做半波、全波
     垂直＋水平可分一组做半波/另一组全波
     垂直＋水平可二组同时做(半波或全波)

2015新款电磁式垂直水平振动台YXZ三轴振动试验机振动频率：0.5~600 Hz可任意设定(±0.1%)
最大试验载重(kg)：100kg 有更多规格可选择

振动台面厚度尺寸H:(6-10)mm

台体尺寸:垂直:50*16*50CM  水平台体:50*25*50CM  台面:500*6*500mm  台底:500*500mm
振幅:0-5.2mm (可任意调节)

最大加速度可任意调：0~22g(220m/s2)

最大正弦波激振力(推力 F):2200kgf(F=重量*加速度)

最大电源电压(V):220±20%/(50/60Hz)
最大电流:10（A）
电磁式振动台功率:2.2 KW(最大)
科文振动台噪音:60分贝以内
测量仪(可测试20mm）:另购
   ①加速度(最大加速度):0.1~199.9m/s2 (峰值)(约20g)
   ②位移0.01~19.99mm振幅(峰值p-p)
   ③最大加速度=0.002*F(频率)2*振幅(峰值p-p)(mm）(单位：g）

⑾以下各种振动模式尺寸:

【综合试验振动台】【冲击型振动台】【旋转型振动台】【生产线机种】
【标准型】【摇摆型振动台】【飞机航空行驶型】【越野车行驶型】【摩托车行驶型】

【火车行驶型】【颠簸型】【船行驶型】【甩动型(离心力型)】皆可

振动机台重量:130 kg(净重120 kg) 仅供参考

定加速度:±25% 内做扫频频率变化加速度不变

定振幅:±25% 内做扫频频率变化振幅不变

精密度:频率可显示到0.01Hz

调频频率(单组频率):频率/时间/振幅/加速度可任意设定

扫频频率：频率/速率/时间/振幅/加速度可任意设定
A:①扫频频率范围 ：0.5~600HZ调 (可显示到0.01Hz)

B:真正的扫频
a:①比如10HZ～60HZ～10HZ扫频，要从10HZ开始到60HZ再60HZ不能停顿,60HZ到10HZ再10HZ不能停顿,如此重复才是正确扫频
②在60HZ与10HZ停顿皆为不正确
③甚至更假的用4段才做完,10HZ至11HZ到10.9HZ再到60HZ、60HZ到59HZ到59.1HZ到10HZ才做完
④如做10HZ-60HZ-10HZ的扫频防冒是从1开始到10HZ到50HZ到10HZ停顿自整定后第二次来回才开始正常工作
⑤现本公司可直接10HZ-60HZ-10HZ开始工作
b:①频率/速率/时间/振幅/加速度可任意设定
②真正标准来回扫频及可循环,可设定无限组自动振动
c:能做欧美日这几年商业的要求 10到60HZ要30分钟，60HZ到10HZ要30分钟的扫频要求
d:真正解决扫频从“0”开始的缺点
①防冒者功能/扫频必须从“0”开始前2周自我调试此缺点科文(KOWIN)早已突破解决
②可一开始从低频开始做到所设定高频真正的扫频

可程序频率:频率/速率/时间/振幅/加速度可任意设定

倍频频率:倍频频率/时间/振幅/加速度可任意设定
①可程序频率/时间/振幅/加速度可任意设定②可设定无限组自动振动

B:倍频(可任意设定每一段频率振多少时间) 倍频:下一频率为前一频率的信数

2015新款电磁式垂直水平振动台YXZ三轴振动试验机对数频率:频率/速率/时间/振幅/加速度可任意设定
A:①对数频率范围 ： 0.5~600HZ调 (可显示到0.01Hz)
②时间:执行时间(以秒为单位):0秒~135年
③振幅(可任意调范围mmp-p): 0-5.2mm
④最大加速度可任意调: 0~22g(220m/s2)

B:真正的对数: 真正解决对数从“0”开始的缺点
C:第一种正确对数: 同扫频功能
D:第二种正确对数: 同扫频功能
485通讯接口:可升级电脑控制机种

科文垂直水平振动台可升级为全功能电脑控制型，功能如下：
●含电脑/打印(控制/储存/记录/打印)
●可看出波形/频率/时间可输入对方与本司资料
●调频/扫频/可程序/倍频/对数,可设定无限组自动振动
●模组试验:可设定无限组自动振动:(调频/扫频/可程序/倍频/对数)各种振动可彼此组合模组试验
●可做跳跃频率/由定振幅转定加速度/由定加速度转定振幅)
●研究部或单位可同时几种模组试验组合/自动时间/可重覆

科文生产的三轴垂直水平振动台另有9种标准(台体/台面)尺寸可选择”亦可定做台面
①KW-ZD-20CS: □垂直台体:20*16*20cm□水平台体:20*25*20cm □台底:20*20cm
②KW-ZD-35CS: □垂直台体:35*16*35cm□水平台体:35*25*35cm□台底:20*20cm
③KW-ZD-50CS: ■垂直台体:50*16*50cm■水平台体:50*25*50cm ■台底:50*50cm
④KW-ZD-75CS: □垂直台体:75*16*75cm□水平台体:75*25*75cm□台底:50*50cm
⑤KW-ZD-80CS: □垂直台体:80*16*80cm□水平台体:80*25*80cm□台底: 80*80cm
⑥KW-ZD-100CS:□垂直台体:100*16*100cm□水平台体:100*25*100cm□台底: 80*80cm
⑦KW-ZD-125CS:□垂直台体:125*16*125cm□水平台体:125*25*125cm□台底: 125*125cm
⑧KW-ZD-150CS:□垂直台体:150*16*150cm□水平台体:150*25*150cm□台底: 125*50125cm
⑨KW-ZD-200CS:□垂直台体:200*16*200cm□水平台体:200*25*200cm□台底:150*150cm
⑩特殊尺寸:可根据客户要求订制
