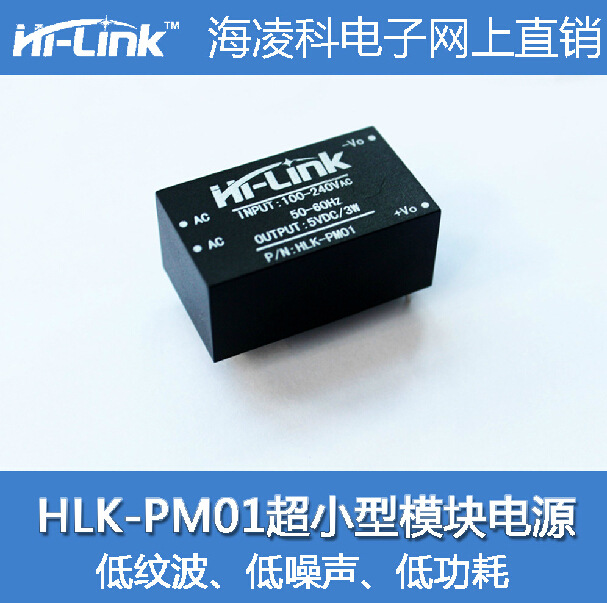

1. 产品特征:
1. 满足 UL 、CE要求,
2. 超薄型、超小型
2．全电压输入（90~264Vac）
3．低纹波、低噪声
4．输出过载短路保护功能
5．效率高、功率密度大
6．产品设计满足EMC及安规测试要求
7．低功耗、绿色环保 、空载损耗<0.1W
8．100% 负载老化和测试
9．1年质量保证期

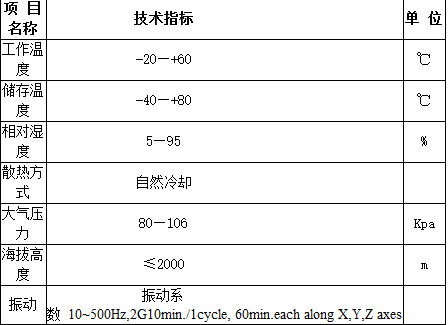

2. 环境条件
3.电气特性
1.输入特性 (在常温下测试).
项 目名称 | 技术要求 | 单 位 |
额定输入电压 | 100-240 | VAc |
输入电压范围 | 90-264 | VAc |
最大输入电流 | ≤0.2 | A |
输入浪涌电流 | ； ≤10 | A |
最大输入电压 | ≤270 | VAc |
输入缓启动 | ≤50 | mS |
输入低电压效率 | Vin=110VAc，输出满载≥69 | % |
输入高电压效率 | Vin=220VAc，输出满载≥70 | % |
长期可靠性 | MTBF≥100，000 | h |
空载额定输出电压 | +5±0.1 | VDc |
满载额定输出电压 | +5±0.2 | VDc |
短时间最大输出电流 | ≥1000 | mA |
长时间最大输出电流 | ≥600 | mA |
电压调整率 | ±0.2 | % |
负载调整率 | ±0.5 | % |
输出纹波及噪音 (mVp-p) | ≤50 额定输入电压，输出满载。用20MHz带宽示波器， 负载端并10uF和0.1uF电容进行测试。 | mV |
开关机过冲幅度 | （额定输入电压，输出加10%载） ≤5 | %VO |
输出过流保护 | 输出最大负载的150-200% | A |
输出短路保护 | 正常输出时直接短路,短路去除后自动恢复正常工作 | |
4.安规特性：
4.1产品设计符合UL、CE安规认证要求。
4.2安全与电磁兼容
输入端设计采用UL认证0.5A保险；
PCB板采用双面覆铜箔板制作，材料防火等级为94-V0级；
安全标准 符合 UL1012,EN60950,UL60950
绝缘电压 I/P-O/P:2500VAC
绝缘电阻 I/P-O/P>100M Ohms/500VDC 25℃ 70% RH
传导与辐射 符合 EN55011, EN55022 (CISPR22)
静电放电 IEC/EN 61000-4-2 level 4 8kV/15kV
射频辐射抗扰 IEC/EN 61000-4-3 详见应用说明
4.3温升安规设计
在常温下本电源电容、主变换器等内表面温升最大不超过90℃；
外壳表面温升最大不超过60℃；
5.标志、包装、运输、贮存
5.1标志
5.1.1产品标志
在产品的适当位置贴有标志，其内容符合国家标准、行业标准的规定。
5.1.2包装标志
产品包装箱上标有制造厂名称、厂址、邮编、产品型号、出厂年、月、日；
标有“向上”、“防潮”“小心轻放”等运输标志，所有标志都符合GB 191的规定。
5.2包装
产品采用专用吸塑盒分隔包装，具有防振功能，并符合GB 3873规定。
5.3 运输 包装后的产品能以任何交通工具运输，在运输中应有遮篷，不应有剧烈振动，撞击等
5.4. 贮存 产品贮存应符合GB 3873的规定。
6.重量及外形尺寸：
