门磁系统组成：门磁装置、门磁接收端、透传设备、后台服务器

门磁系统介绍：

    门磁装置实时获取所检测门的开关状态，将状态信息通过无线模块发送至门磁接收端；门磁接收端接收并分析数据，并将数据通过USART发送至透传设备；透传设备接收数据，将其再次封装（添加位置、时间等信息）并通过移动通讯网络上传至后台服务器；后台服务器接收帧，将其分析并存储。

系统架构图

系统特点

    1.低功耗：产品设计达到工业级要求，超低功耗，无线传感器电池寿命最长可达2年；

    2.通讯距离长：长达15米的可靠通讯，掉包率少于5%；

    3.快速响应：门在打开或关闭后，门磁接收端的响应时间短至5秒；

    4.一个接收端可同时连接6个门磁装置；

    5.支持多接口：可提供串口、I/0接口；

硬件与软件

    门磁装置介绍

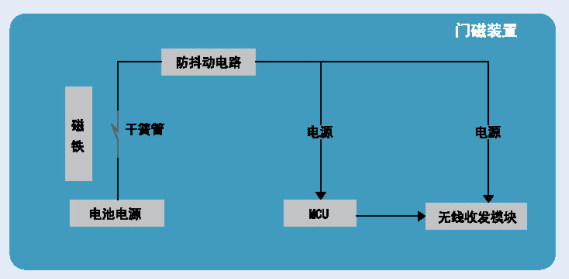

    门磁装置主要由以下几个部件组成：磁铁、电池、干簧管、防抖动电路、MCU、无线模块

    无线收发芯片介绍

    nRF24L01 是一款工作在 2.4~2.5GHz 世界通用 ISM 频段的单片无线收发器芯片，无线收发器包括: 频率发生器、增强型SchockBurstTM、模式控制器、功率放大器、晶体振荡器、调制器、解调器。输出功率频道选择和协议的设置可以通过SPI 接口进行设置。

    软件功能

    1.实时获取所检测门的状态；

    2.主持传感器参数读取、配置；

    3.当有门开启时，将上报报警信息；

    4.检测门的监控及历史数据（报警）查询，以及报表打印功能；

无线门磁系统在车辆运输上的运用

   车辆运输车门监控是一个重要的运输环节，涉及到多个步骤。为保证运输过程中产品（食品、药品等）从生产企业到接收单位的运输全过程中均保证货柜箱车门不被打开，保证车厢货柜内产品不被偷换、偷盗等。本公司提供的车载无线门磁系统集无线通讯技术、物联网技术、数据库技术与一体，对运输物流中车厢车门进行实时监控，实现了物流运输过程中车门的可视化，过程可监管，责任有据可依。
