安装

用螺钉安装涡轮增压器供油管支架。

扭矩值:  40  n•m    [ 30 ft-lb ]

LARGE

将新的 O 形圈安装在阳性接头上，再将接头安装在涡轮增压器上。

扭矩值:  25  n•m    [ 221 in-lb ]

将新的 O 形圈安装在阳性接头上，再将接头安装在发动机上。

扭矩值:  25  n•m    [ 221 in-lb ]

LARGE

将新的 O 形圈安装在阳性接头上，并连接涡轮增压器供油软管。

扭矩值:  25  n•m    [ 221 in-lb ]

如果涡轮增压器供油管需要更多的间隙，涡轮增压器供油管可使用延长 1 英寸的阳性接头。

将新的 O 形圈安装到阳性接头上，并连接涡轮增压器供油管。

扭矩值:  25  n•m    [ 221 in-lb ]

LARGE

将涡轮增压器供油管安装到涡轮增压器阳性接头上。

扭矩值:  25  n•m    [ 221 in-lb ]

确保涡轮增压器供油管不接触冷却液回流软管。如果它们接触并需要更多的间隙，涡轮增压器供油管可使用延长 1 英寸的阳性接头。

将涡轮增压器供油管安装到发动机阳性接头上。

扭矩值:  25  n•m    [ 221 in-lb ]

如果延长 1 英寸的阳性接头安装在配备涡轮增压器转速传感器的发动机上，使用以下步骤布置适当的转速传感器导线线路。使用 QSK19（CM850 模块化共轨燃油系统）电控系统故障诊断与排除手册（公告号 4021493）中的以下步骤。参考第 19 节中的步骤 019-390

LARGE

用 P 形夹和螺钉连接涡轮增压器供油管。

扭矩值:  40  n•m    [ 30 ft-lb ]

LARGE

安装涡轮增压器供油管。这些管接头的设计能拧紧直到底部伸出。

安装 P 形夹。

扭矩值:  40  n•m    [ 30 ft-lb ]

LARGE

最后步骤

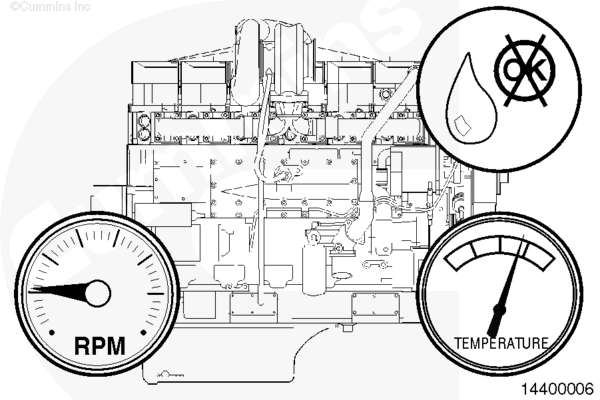

运转发动机，检查有无泄漏。
