(分体式)《使用说明书》

注：使用前敬请您详细阅读本《说明书》以防出错

一、产品概述

本产品采用国际、国内先进电子技术和高速微处理器，是集漏电保护、火灾监控、消防联动于一体的一种多功能全自动安全用电,并与交流接触器或断路器组合成漏电火灾监控保护装置；在各种故障形成阶段发出声光报警信号或迅速切断电源，防止火灾于未燃。外置多路烟雾探测器接口、远程控制、声光报警、消防联动接口，能接受消防报警控制系统指令，远程切断非消防用电设备，防止火灾蔓延，保护人身和财产安全。适用于民用建筑、高层建筑、体育馆、会堂、剧院、电影院等公共场所供电回路的一、二级用电安全防火保护。漏电火灾监控保护器，按照国家GB14287.2-2005、GB/Z6829-2008等相关标准规定生产。

二、规格型号及含义

三、主要功能

1、产品集监测、报警、独立/联动远程控制等多种功能于一体。

2、具有漏电、过压保护及声光报警等功能。

3、具有485通讯接口。（简易型无此功能）。

4、具有多路火灾烟雾探测监控保护功能。

5、具有消防联动接口，接受消防系统的指令控制（DC24V）。

6、具有漏电流及相位自动判定功能。

7、线路漏电流达到设定值时，能迅速切断电源并报警，且自动存储漏电流动作值。

8、具有液晶显示漏电电流值,电流、电压值。

9、具有故障时间与数据记忆功能。

10、可设定漏电动作值。

11、可设定分断动作时间。

12、具有自动重合闸功能。

四、主要产品技术参数

1、额定电压、频率   220/380V、50Hz

2、额定辅助电压：220V

3、额定工作电流：32~630A ;

4、另序互感器内径：45mm、53mm、70mm、90mm

5、额定漏电动作电流(可设定)：30~800mA;

6、额定漏电不动作电流：I△no   1/2 ;

7、漏电分断动作时间(可设定)：≤0.1～0.5s;

8、输出[线包]接点容量：≤5A

9、重合闸时间：     20～60s

10、有功节电率：    ＞80%

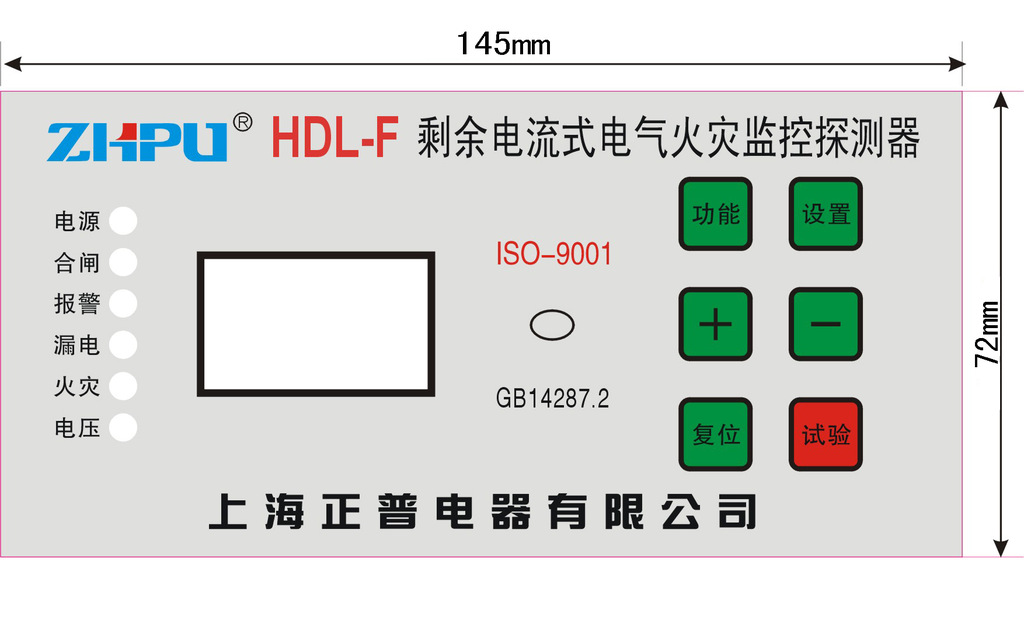

五、外观安装尺寸及面板功能图

图（1）

图（2）

六、安装环境

1、正常使用条件

1.1、环境温度：-20℃～+50℃

1.2、相对湿度：≤90﹪

1.3、海拔高度：≤2000m

1.4、污染等级：3级

2、保护器应安装在干燥、通风、无尘、无有害气体，远离磁场和无震动的地方，应平衡固定在配电箱或墙上，便于操作。

七、送电试验

1、接线无误方可送电试验，打开电源开关,电源指示灯亮,保护器自动合闸，进入正常运行。

2、按漏电试验按钮，保护器跳闸过后20～60秒自动重合闸。

3、当漏电、火灾等原因超过本机额定值而锁机时，须查明锁机原因，清除故障后，方可按复位键，重新启动保护器回到正常投运。

八、注意事项

1、本保护器对被保护线路的相线与相线之间，相线与零线之间的触电不能保护。

2、（零线）N线及其它输出线不得错接或漏接，如接错会烧毁本机。

3、保护器下侧线严禁接地或越过保护器接线，严禁同其它线及保护器下侧线相接。

4、保护器的输入端子N、A为保护器的自身辅助电源，不得漏接。

5、保护器正常使用时，应按GB/Z6829-2008的要求每月对试验按钮进行动作试验。

6、保护器有异常现象要及时退出运行，回厂维修，禁止自行拆开。

7.应由专业人员检查设定或调整技术参数。

制造公司：温州正普电器有限公司   地址：温州柳市中国电器城Ⅱ单元315号   销售热线：0577-62750121
