一、现场勘察及问题分析
1、环境分析
沈阳位于中国东北地区南部，辽宁省中部，辽河、浑河、秀水河等途经境内。属温带半湿润大陆性气候，全年气温在-35℃～36℃之间，平均气温8.3℃，全年降水量500毫米。受季风影响、降水集中、温差较大、四季分明。
2、现场勘查
10kV、35kV开关室
现场勘查情况：
厂房面积：约300平方米。
开关柜：10kV、35kV。
现场情况：高压室电缆沟长度25米、宽1.7米、高1.8米，沟内现有许多进出线高压电缆，地沟低于水平地面，沟内环境湿度较大，在局部地势较低的地面有积水痕迹。还有一台1.1kW风机。沟内湿度较大，盖板已有不同程度的生锈。
站内为解决湿度问题，采取了除湿措施。沟内现已加装了一台除湿风机，将湿气抽出室外，来缓解沟内湿度。

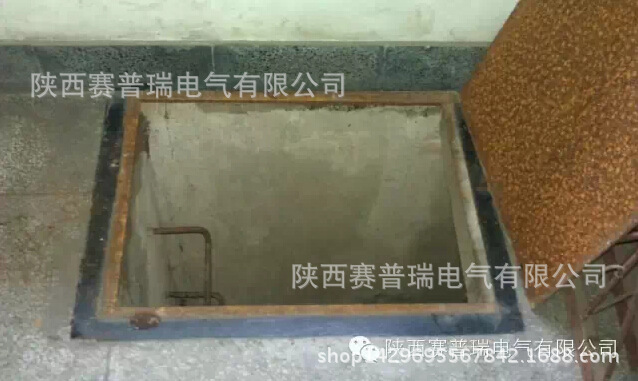

电缆沟—盖板生锈

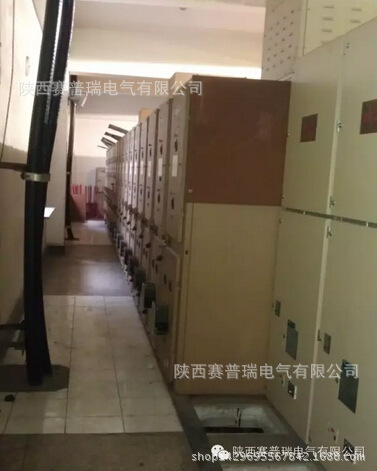

电缆沟—内部情况
3、存在问题
a.电缆沟低于水平地面，环境湿度较大时，经墙壁渗入室内电缆沟，因电缆沟与开关柜相通，产生烟囱效应，暖湿空气汇集开关柜内，因此极易引发安全事故。
b.开关柜配有风机除湿装置，风扇向柜外循环，加快沟内暖湿空气通过缝隙进入开关柜内，潮湿空气的长期的积累，不利于电气设备安全运行。
c.雨季时，雨水易沿地埋电缆渗入室内电缆沟内，在地势较低位置汇集。
二、治理方案
依据对该变电站高压室电缆沟高湿情况的分析，我公司提出以下方案。
1、具体方案
本站高压室电缆沟长约25米，长期环境相对湿度大于80%。为使电缆沟达到电力系统对环境湿度的工作要求。目前，较好的解决方案是加装电缆沟自动除湿系统。本系统采用多级除湿设计，可多点布置温湿度传感器，对室内电缆沟的积水、温湿度变化进行全天候实时监测分析。集中式测控，不仅对电缆沟内除湿，还可对电气室内除湿。
室内电缆沟除湿通过特殊风道将沟内的潮湿空气抽出，同时输入干燥空气，并经除湿风机辅助，依此循环，降低电缆沟内湿度。
同时对电缆沟积水严重位置，可加装排水单元，并在沟内设微型集水池。选用安全电压DC24V污泥捣碎抽水泵将积水和杂物捣碎排出，快速排出沟内积水。
针对室内电缆沟除湿时，需对沟内的透气口及缝隙进行封堵，室内的门窗加强密封处理，以保持除湿效果。
电缆沟除湿智能控制系统采用微处理器控制技术，实现实时监控及显示，并精确、高效的监控环境温湿度及除湿排水设备，通过LED数码显示环境温湿度、系统运行状态。系统可采用自动投入运行，还可实现无线遥控控制。
为提高电缆沟除湿效果，需利用现有的风机辅助除湿，并对风机的控制部分进行改造，并接入电缆沟自动除湿系统，统一控制。
电缆沟内部结构示意图如图1所示。
电缆沟除湿方案示意图如图2所示。
除湿气流循环示意图如图2所示。

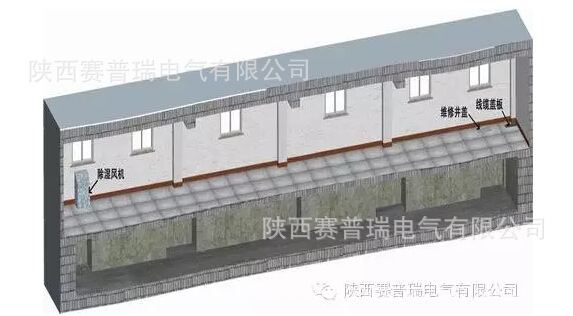

图1 电缆沟除湿方案示意图

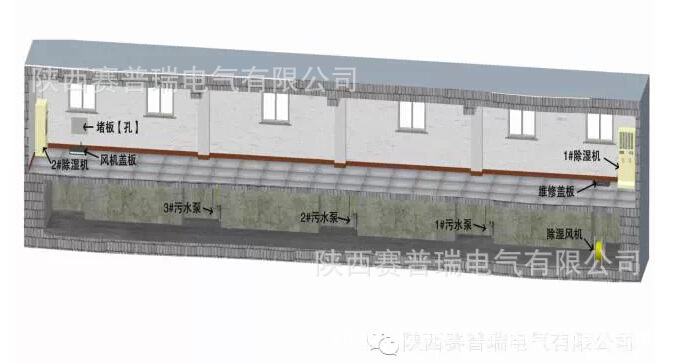

图2 电缆沟除湿方案示意图

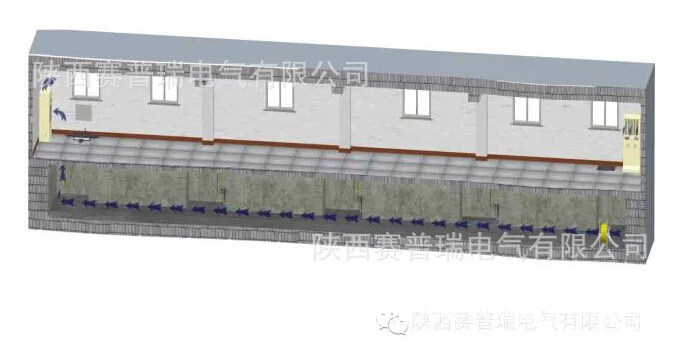

图3 除湿循环示意图
多种除湿方式设计，不仅对地沟除湿，还对开关室除湿，快速有效降低湿度，满足设备的运行环境要求。其中一台工业除湿机用于电缆沟除湿，但电缆沟内部空间狭小，内部电力电缆众多，传统的工业除湿机不能满足使用，需专门设计。另一台用于开关室内除湿，现有的工业除湿机可满足使用要求。除湿风机主要用于电缆沟内部辅助除湿。并利用除湿机产生的干燥空气快速置换电缆沟内部积存的潮湿空气。
名词解释：
电缆沟自动除湿系统
变电站电缆沟自动除湿系统是针对室内外电缆沟潮湿、积水等问题而专门研制系统化自控除湿产品，该系统可对室内电缆沟内积水、环境温湿度的集中监测和管理，是一套全天候不间断实时的自动化监控系统。本系统由智能控制单元、系统供电单元、送风单元、除湿单元、排水单元及温湿度采集单元组成，其温湿度传感器多点布置，水位传感器实时监测。
1、系统设计功能
a.对电缆沟内环境温湿度、积水进行实时监控。
b.加强电缆沟除湿效率，可对电缆沟积水严重位置加装排水单元。
c.除湿系统既可手动控制，也可自动控制。
d.加强水泵的工作灵活性、可靠性，设有水泵强制启动开关。
2、电缆沟自动除湿系统结构图

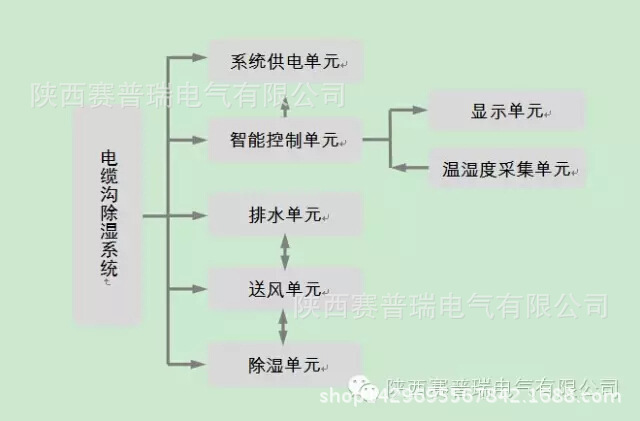

图4 电缆沟自动除湿系统结构图
3、电缆沟除湿工作原理图
图5 电缆沟除湿工作原理图

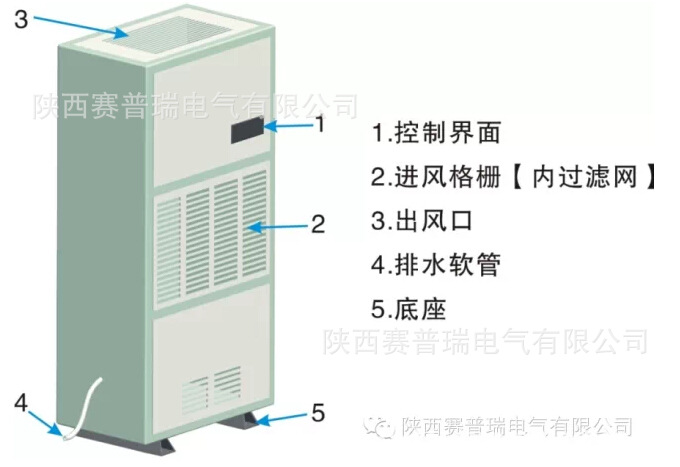

4、工业除湿机
工业除湿机是针对电气室除湿并预防凝露现象而专门研制的高新技术产品。除湿机全新循环风道设计，低功耗，噪音小，冷热转换效率高。采用交流模式供电，使用R134环保冷媒高效节能，安全可靠，有效可靠除湿。还具有报警功能，实时检测冷气机使用状况。
除湿机采用压缩机制冷原理进行制冷除湿，实时温湿度监测，及时的除湿，快速相应，有效地降低电缆沟内空气的湿度并抑制凝露现象的产生。
