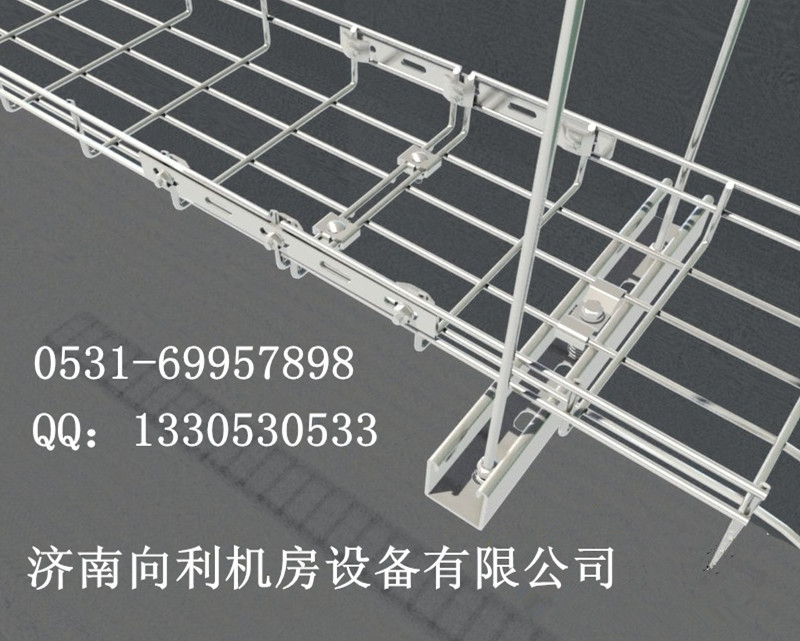

金属网格式电缆桥架　

代号CM

用途:适用于电力、通讯电缆布线.是做为传统桥架的延伸!

使用范围

金属网格式电缆桥架的材料和性能符合本规范　

工艺

电缆桥架原材料为钢丝，经焊接后成型，最后进行表面处理。

表面处理

1.电镀锌适用于室内安装；

2.热镀锌锌层厚度,在60到80微米之间；

3.不锈钢（201 202 304 316 316L）

规格

网格式电缆桥架规格（宽度和高度）

规格命名：“ CM ” +长度+ “ / ”+宽度比如：CM100-300、CM100-200等

1.电缆桥架的尺寸是指桥架内部尺寸

2.桥架高度为25mm, 50mm, 80mm, 105mm和150mm

3.桥架宽度为30mm和54mm的，其宽度为50mm, 100mm, 150mm, 200mm, 300mm, 400mm 450mm, 500mm和600mm

4.桥架高度为105mm和150mm的，其宽度为100mm, 150mm, 200mm, 300mm 400mm和500mm

5.所有电缆桥架的长度为3000mm

特点

提高了系统升级和维护能力，为升级留欧余地.

在综合布线系统可以灵活应用，适用于布线桥架的上下走线.

线路和设备的检修非常快速安全.

节省了二次重复投资的昂贵成本.

自重仅是传统桥架的1/5.

比传统桥架节省2/3的安装时间.

布线系统和周边生产环境更清洁，卫生和美观.

网状的机构使它的散热更好,有效的延长线缆的使用寿命.

网格式桥架的开放结构能让线缆最大幅度的通风散热，跟装在空气中一样，热量不会聚集在桥架中，因此可以节约能耗，优化线缆性能。   网格式桥架结构也能防止水、灰尘、碎屑的聚积，细菌不易繁殖，更加洁净，降低发生火灾或其他安全危害的风险。

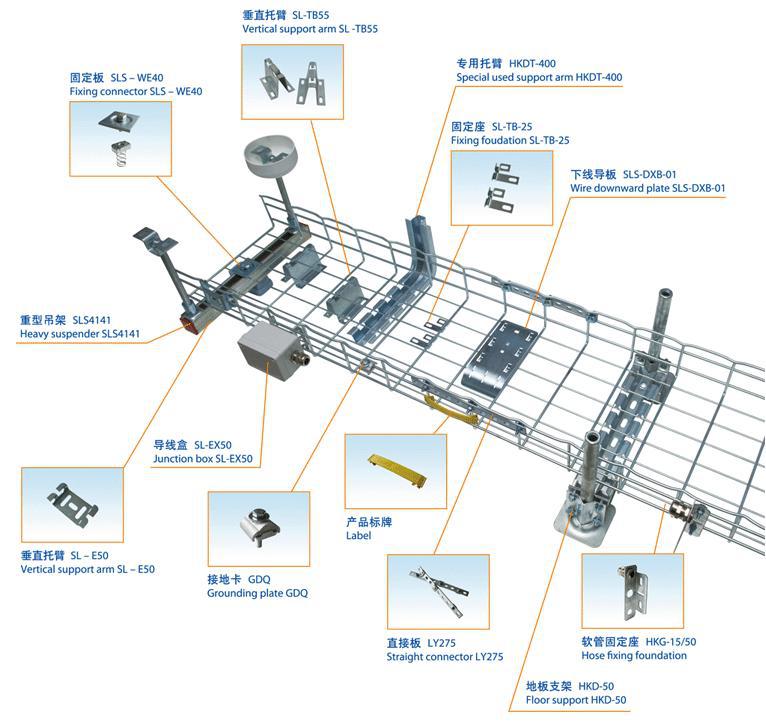

网格式桥架所有的转弯、三通、四通、过梁等特殊部分在工地现场由直段桥架直接加工而成，无需去工厂定制定做。   网格式桥架这样不仅节省昂贵的定制费用，更能节约时间，提前工程的交期.在金属桥架中放置一块钢铁质地的分隔板可以大幅度的减小动力缆和数据缆安装时所必需的间隔距离。   网格式桥架只要分隔板本身连续不断裂，并具有良好的电连续性，即使动力缆和数据缆都是非屏蔽的，所需的间隔距离也能减少到50mm。
       第三方的测试表明安装间距的加大能有效减少干扰，然而，测试中也发现，如果把动力缆和电力缆同时铺设在一个封闭式桥架中时，干扰的强度则大大增加。所以使用开放的   网格式桥架，配以低电阻的连接件和金属分隔板，不仅能减少触电的风险，而且也能节约空间和原料，降低安装成本。
