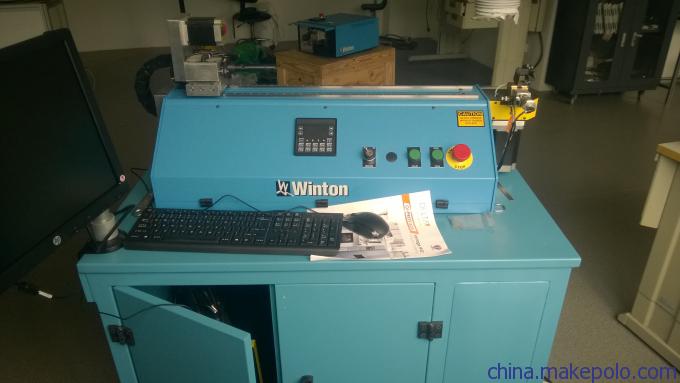

半自动半刚性电缆成型系统（RD-19）


Winton RD-19半自动半刚性电缆成型系统是可以实现不同线径,不同长度,多个成型角度等半刚性电缆成型的复杂加工工艺要求。整个加工过程由微电脑辅助控制，并可进行实时的可视化质量控制与跟踪。
应用领域
*军用：航天、航空、微波通讯等领域中的半刚性电缆的
切割、特殊形状的成型

*民用：通信领域的电缆切割与成型,管材加工领域的切割与成型

系统性能
*汽动角度成型，成型稳定，可靠.
*微电脑可编程控制成型，每一程序可存储10个成型角度.
*高分辨率成型头角度控制，确保精确一致.
*精密手动滑杆及旋转夹具，提供长度、角度调整.
*成型工具可以紧密配合各种线径，减少摩擦，防止电缆过度拉伸和皱褶，确保电缆的物理性能和电参数.
*微电脑控制系统,4*20高清晰LCD显示；24键输入键盘. 采用
菜单化控制和表格式和输入，大容量存储不同种类电缆成型程
序，方便管理和调用.
*成型机构安全保护开关，保护操作者安全.
技术参数
项 目
参 数
半刚性电缆直径
0.047" 0.085" 0.141" 0.250"
最大成型角度
186°
最大成型半径
3.5"
最大电缆长度
无限
电缆成型速度
45°/s
最多成型角度
10个
成型角度控制精度
±0.5
电源
220V/50HZ
外型尺寸
30”W × 43”L × 46”H
重量
850lbs

最大压力

1000psi/1HP
