| 形状 | O型密封圈 | 型号 | BG-006 | 适用范围 | 阀门 |
| 是否标准件 | 标准件 | 性质 | 耐磨损,耐腐蚀,耐高温,耐高压 | 规格 | 定制 |
---------------------------------------------------------------------------------------------------------------------------------------------------- --
温馨提示
以上部分产品属性价格仅供参考，详情请来电咨询，谢谢您的配合！
【简单介绍】
金属缠绕法兰垫片：带内外环，包边缠绕垫片，分四种形式基本型，用于榫槽式法兰的垫片、带内环，用于嵌入型 凹凸面法兰的密封垫片、带内环，用于光滑式平焊法兰的垫片、带内外环，用于光滑式对焊法兰的密封垫片 ，不锈钢对焊法兰 。
【详细说明】

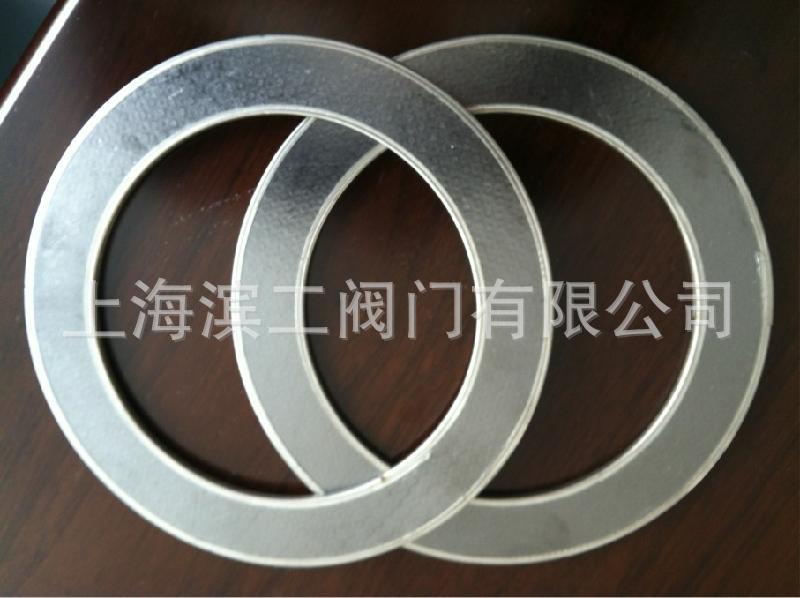

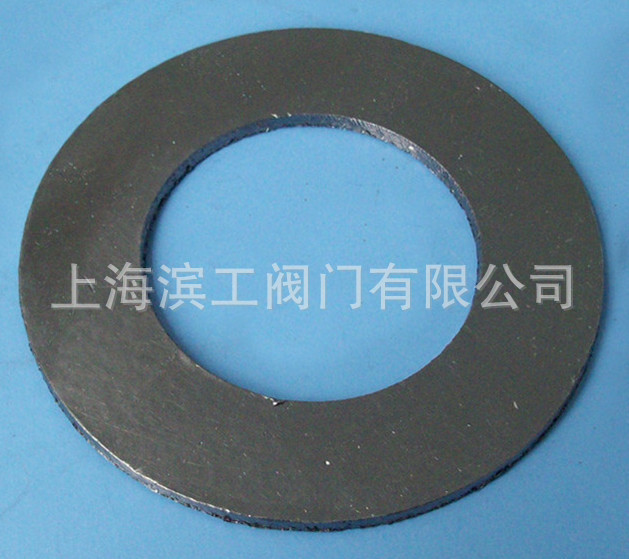

不锈钢内外环美标法兰垫片
金属缠绕垫片（缠绕垫）的种类：
种类 厚度（mm）
基本型 3.2 4.5
带内环 4.5
带外环 4.5
带内外环 4.5
不锈钢法兰、不锈钢对焊法兰
缠绕垫片（缠绕垫）结构材料：
填充料 钢带 内环 外环
石棉 SUS 304 碳钢 碳钢
石墨 SUS 316 SUS 304 SUS 304
四氟 SUS 316L SUS 316 SUS 316
SUS 316L SUS 316L
下表用于对内环及缠绕金属 缠绕垫片（缠绕垫）的材质选择：
商品名 AISI 硬度（HB/HV） 温度（°C）
不锈钢 304 304 130~180 -250~+550
不锈钢 316 316 130~180 -100~+550
不锈钢 316L 316L 130~190 -100~+550
外环通常由经防腐蚀处理的碳钢组成。
下表是用于确立填充材料 缠绕垫片（缠绕垫）：
填充材料 温度（°C） 最大操作压力（kg/cm2）
石墨 -200~550 250
石棉 -150~450 100
四氟 -240~260 100
法兰种类及 缠绕垫片（缠绕垫）形式：
法兰种类 缠绕垫片形状
平面法兰 仅带外环垫片
带内外环垫片
凸面法兰 仅带外环垫片
带内外环垫片
凹凸法兰 基本型垫片
仅带内环垫片
槽法兰 基本型垫片
仅带内环垫片
平面和凹槽法兰 基本型垫片
仅带内环垫片
缠绕垫片（缠绕垫）厚度公差：
项目 厚度（mm） 公差（mm）
垫片厚度 4.5, 3.2 +0.2
-0.1
环厚度 3.0 ±0.24
下表是 缠绕垫片（缠绕垫）产品直径公差（即用于法兰的名义管道直径）：
DIN （mm） ANSI B16.5
BS1560 （mm）
Mss sp-44 API 605 公差
内环内径
垫片内径 <=600 =26" and <=34" ±0.5
>600 and 24" and =36" and <=60" ±0.9
>800 and 34" and <=60" ±1.3
>1600 >60" ±1.6
垫片外径 <=600 <=24" <=24" ±0.9
>600 and 24" and 24" and <=60" ±1.8
1600 >60" ±2.2
外环外径 >=1/2" and <=60" ±0.9
<=600 <=24" 0-1.0
>600 and 24" and <=34" 0-1.8
>1000 and 34" and <=60" 0-2.2
GB/T4622.2-97国家标准
JB/T4719-92机械部标准
JB/T90-94机械部标准
JB/T4705-2000机械部标准缠绕垫片
SH3407-96 石油化工企业
ASME B16.20 美标
DIN 德标
JIS B2404-1999 JIS TS-1998日标
BS 3381-1999英标金属缠绕垫片
使用范围： 介质 适用温度℃ 适用压力 水类介质 550 Class1500
油类介质 550 Class 600气体类介质 550 Class 400
不锈钢内外环美标法兰垫片
