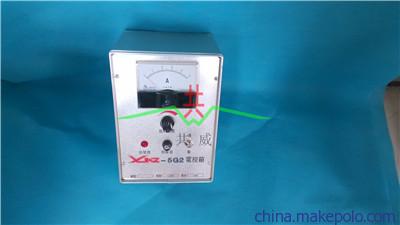

河南共威机械设备有限公司自主设计开发的电路控制器

    XKZ系列电控箱也称电源控制器属GZ系列电磁振动给料机、电磁仓壁振动器的电能控制仪器，可以通过改变电控箱的电流大小来实现GZ系列电磁振动给料机稳定正常作用。

一、XKZ电控箱特点：

1、电控器主回路采用可控硅作变流调节。

2、可控硅工作采用脉冲移相触发，能有效的控制电流和电压的突变，可使负载平稳起动，可确保可控硅的安全使用。

3、本机使用方便，式样新颖，底壳下装有金属支撑架及安装孔，既可悬挂，又可平放，为本机的安装与操作提供了方便。

二、XKZ电控箱使用方法：

1、按电控器上所标输入（220V），输出（电振机）位置，将电源与负载接好。

2、打开电源开关键，工作指示灯亮，表示电源已接通。

3、顺时针转动电流调节选钮，使输出达合适强度。

三、XKZ电控箱注意事项：

1、通态浪涌电流Itsm在寿命期内，浪涌次数有一定限制，因此，一般不要人为的对负载短路。

2、电控器周围介质温度不超过-20℃—＋40℃的范围。

3、周围介质温度为25℃时相对湿度不大于85%。

4、电控器应放置于振动幅度小，没有严重腐蚀性气体和影响电气绝缘性能的环境中。

四、 XKZ电控箱主要性能指标

1、输入与输出电压〈10V（输入电压大于或等于220V时实测）5V〉。

2、导通角不低于175度。　

3、电流控制方式: 4~20 mA。

4. 电压控制方式: 0~5VDC。

5、电源适用于正负220V±15%变化的。

6、最小导通电流: 50 mA

7. 通态压降 小于1 .5V

8. 断态漏电流: 小于10 mA

9. 导通时间 （50H Z ）： 1MS

10. 关断时间： 10MS

五、XKZ电控箱安装方法：

⒈将控制器后面板标有输出的二个端子与给料机相连（可不分反正）。

⒉将控制器后面板标有输入的二个端子与220V交流电相连（可不分火、零）。

⒊确认连接正确后，即可接通电源。

⒋调节“电流调节”旋扭可控制给料机速度。

注意：输出和输入不能反接，二个输出端不能短接。

电流调节旋扭要轻轻转动，最多只能转多半圈，即3/4圈，约260度。

六、XKZ电控箱技术参数表：
