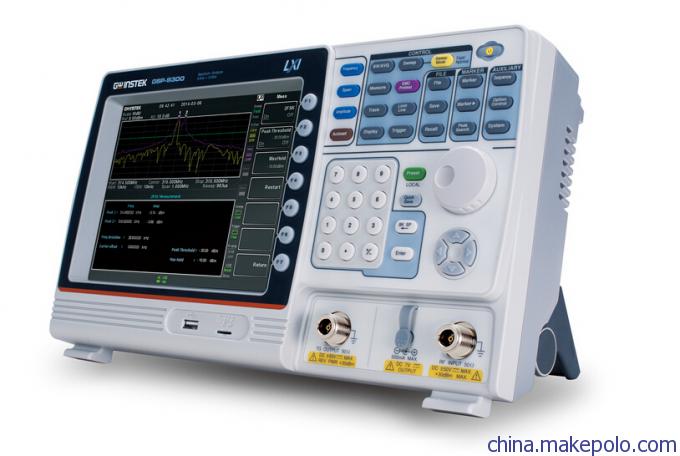

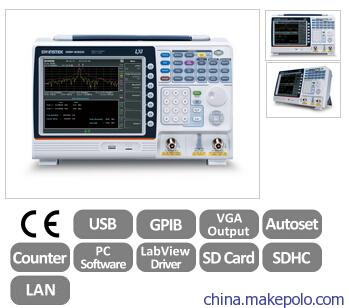

频率

频率

范围

9 kHz ~ 3.0 GHz

分辨率

1 Hz

频率参考源

精确度

±(最后调校周期×老化率) +过温度稳定度+电压供给的稳定度

老化率

±2 ppm max.

调校后1年

过温度的频率稳定度

±0.025 ppm

0 ~ 50 °C

电压供给的稳定度

±0.02 ppm

频率读值精度

开始、停止、中心、标记

 ±(标记频率显示值×频率参考精度+10%×分辨率带宽+频率分辨率1)

扫描点数

最多601点，最少6点

标记频率计数器

分辨率

1 Hz、10 Hz、100 Hz、1 kHz

精确度

 ±(标记频率显示值×频率参考精度+计频器分辨率)

RBW/Span≥0.02; Mkr level to DNL>30 dB

频距

范围

0 Hz (zero span), 100 Hz ~ 3 GHz

分辨率

1 Hz

精确度

 ±频率分辨率1

 RBW:自动

相位噪声

距离载波信号的偏移量

Fc =1 GHz; RBW = 1 kHz, VBW = 10　Hz; Average≥40

10 kHz

<-88 dBc/Hz

 典型值2

100 kHz

<-95 dBc/Hz

 典型值

1 MHz

<-113 dBc/Hz

 典型值

分辨率带宽(RBW)滤波器

滤波器带宽

1Hz ~ 1MHz，1-3-10步进

-3dB 带宽

200 Hz、9 kHz、120 kHz、1MHz

-6dB 带宽

精确度

± 8%, RBW = 1 MHz

标示值3

± 5%, RBW < 1 MHz

标示值

形状系数

< 4.5:1

典型的带宽比率: -60dB:-3dB

视频带宽(VBW)滤波器

滤波器带宽

1 Hz ~ 1 MHz, 1-3-10步进

-3dB 带宽

*1. 频率分辨率 = 频距/(扫描点数-1)
*2. 本数据表中的典型规格指的是在20~30℃下，80%以上的测试机器中的95%机器水平，这些并不在保证规格内
*3. 标示值代表是预期的性能，这些并不在保证规格内。

振幅

振幅范围

测量范围

100 kHz ~ 1 MHz

由显示平均噪声位准(DANL) ~+18dBm

1 MHz ~ 10 MHz

由显示平均噪声位准(DANL) ~+21dBm

10 MHz ~ 3 GHz

由显示平均噪声位准(DANL) ~+30dBm

衰减器

输入衰减器范围

0 ~ 50 dB，1 dB步进

自动或者手动设定

最大安全输入准位

平均的连续功率

≤+33 dBm

输入衰减器的设定≥10 dB

直流电压

± 50 V

1dB增益压缩

输入混波器端的总功率

> 0 dBm

典型值；fc≥50 MHz；关闭前级放大器

前级放大器端的总功率

> -22 dBm

典型值；fc≥50 MHz；开启前级放大器

 混波器的功率位准(dBm)＝输入功率(dBm)－输入衰减量(dB)

显示平均噪声准位 (DANL)4

关闭前级放大器

RF衰减量0 dB；RF输入端连接50Ω负载; RBW 10 Hz；VBW 10 Hz；频距500Hz ; 参考准位-60 dBm; 轨迹平均≥40次

9 kHz ~ 100 kHz

< -93 dBm

标示值

100 kHz ~ 1 MHz

< -90 dBm - 3×(f/100 kHz) dB

1 MHz ~ 10 MHz

< -122 dBm

10 MHz ~ 3 GHz

< -122 dBm

开启前级放大器

RF衰减量0 dB；RF输入端连接50Ω负载; RBW 10 Hz；VBW 10 Hz；频距500Hz ; 参考准位-60 dBm; 轨迹平均≥40次

100 kHz ~ 1 MHz

< -108 dBm - 3×(f/100 kHz) dB

标示值

1 MHz ~ 10 MHz

< -142 dBm

10 MHz ~ 3 GHz

< -142 dBm + 3×(f/1 GHz) dB

*4. 显示平均噪声准位规格不含旁生噪声响应的规格

准位显示范围

刻度

对数, 线性

单位

dBm, dBmV, dBuV, V, W

标记准位读值

0.01 dB

对数刻度

参考位准的0.01 %

线性刻度

准位显示模式

轨迹, Topographic, Spectrogram

单一/分割窗口

轨迹数量

4

检波器

正峰值、负峰值、取样、一般及RMS(非视频)

可在不同轨迹下分别设定

轨迹功能

清除/写入；最高值/最低保持；检视轨迹；空白；平均运算

绝对振幅精度

绝对点数

中心频率160MHz, 10kHz RBW, 1kHz VBW, 频距100kHz, 对数单位, 1dB/p, 峰值侦测模式, 20~30℃, 信号0dBm

关闭前级放大器

± 0.3 dB

参考准位0dBm, 衰减量10dB

开启前级放大器

± 0.4 dB

参考准位-30dBm, 衰减量0dB

频率响应

关闭前级放大器

衰减量10 dB，参考频率：160 MHz，20~30℃

100 kHz ~ 2.0 GHz

± 0.5 dB

2.0GHz ~ 3.0 GHz

± 0.7 dB

开启前级放大器

衰减量0 dB，参考频率：160 MHz，20~30℃

1 MHz ~ 2.0 GHz

± 0.6 dB

2.0GHz ~ 3.0 GHz

± 0.8 dB

输入衰减切换不确定度

衰减器设定

0 ~ 50 dB，1 dB步进

不确定度

± 0.15 dB

参考点：160MHz, 10dB衰减量

分辨率带宽滤波器切换不确定度

1 Hz ~ 1 MHz

± 0.25 dB

参考点：10kHz RBW

 准位测量不确定度

整体振幅准确度

± 1.5 dB

20~30℃, 频率>1MHz, 信号输入0至-50dBm, 参考准位0 ~ -50dBm

输入衰减量10dB, RBW 1kHz, VBW 1kHz, 信号校正后, 前级放大器关闭

± 0.5 dB

典型值

 旁生噪声响应

二次谐波失真

关闭前级放大器；信号输入位准：-30 dBm, 0dB衰减量

+35 dBm

典型值; 10 MHz < fc < 775 MHz

+60 dBm

典型值; 775 MHz≤fc < 1.5 GHz

三阶交互调变

关闭前级放大器；信号输入位准：-30 dBm, 0dB衰减量

> 1dBm

300 MHz ~ 3 GHz

与输入端相关的旁生噪声

< -60 dBc

输入信号-30 dBm,衰减量为0 dB, 20~30℃

残留响应 (内在的)

<-90 dBm

输入端连接50Ω负载；RF 衰减量为0 dB；关闭前级放大器

扫描

 扫描时间

范围

310 us ~ 1000 s

频距>0Hz

50 us ~ 1000 s

频距=0Hz, 最小时间分辨率=10us

扫描模式

连续, 单次

触发源

自由撷取；影像信号；外部信号

触发斜率

正或负的信号沿

前级放大器

频率范围

1 MHz ~ 3 GHz

放大器为标准内建

增益

18 dB

标示值

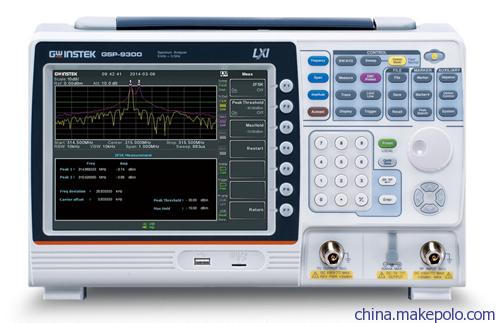

前面板输入/输出

RF输入

接头类型

N型母座

阻抗值

50Ω, 标示值

VSWR

<1.6 :1

300kHz ~ 3GHz, 输入衰减≥10 dB

外部供应电源

接头类型

SMB公座

电压/电流

DC +7V, 500mA Max.

含短路保护

USB Host

接头类型

A型接头

通信协议

版本2.0

支持全速/高速/低速

Micro SD插槽

通信协议

SD 1.1版

支持卡别

MicroSD, MicroSDHC

最大32GB

后面板输入/输出

 参考输出

接头类型

BNC 母座

 标示值

输出频率

10 MHz

输出振幅

3.3V CMOS

输出阻抗

50Ω

参考输入

接头类型

BNC 母座

输入参考频率

10 MHz

输入振幅

-5 dBm ~ +10 dBm

频率锁定范围

在±5ppm的输入参考频率至内

 报警输出

接头类型

BNC母座

 开集电极控制

触发输入/门闸扫描输入

接头类型

BNC母座

输入振幅

3.3V CMOS

切换

自动切换

LAN (TCP/IP)界面

接头类型

RJ-45

标准

10Base-T; 100Base-Tx; Auto-MDIX

USB Device

接头类型

B型接头

仅适合远程控制, 支持USB TMC

通信协议

版本2.0

支持全速/高速

中频输出

接头类型

SMA 母座

阻抗

50奥姆

标示值

中频频率

886 MHz

标示值

输出准位

-25 dBm

10dB衰减量, RF输入：0dBm@1GHz

耳机输出

接头类型

3.5mm立体声插槽, 有线单声道操作

屏幕输出

接头类型

DVI-I接头(整合模拟及数字), 单一链接

使用转换器可兼容于VGA或HDMI标准

RS-232接口

接头类型

D-sub 9-pin 母座

Tx,Rx,RTS,CTS

GPIB接口(选配)

接头类型

IEEE-488总线接头

AC电源输入

电源供应

AC 100 V~ 240 V, 50 / 60 Hz

自动档位选择

电池模块(选配)

电池模块

6 cells, 可充电式锂电池, 3S2P

符合UN38.3规范

电压

直流10.8V

容量

5200 mAh / 56Wh

一般规格

内部数据储存量

内建16MB

功率消耗

<65 W

温度范围

+5 °C ~ +45 °C

操作范围

-20 °C ~ + 70 °C

储存范围

重量

4.5 kg (9.9 lb)

包括全部选配
(基本+信号追踪器+GPIB接口+电池模块)

尺寸

210 x 350 x 100 (mm)

概约

8.3 x  13.8 x 3.9 (in)

追踪产生器(选配)5

输出频率范围

100 kHz to 3 GHz

输出功率位准范围

-50 dBm 至0 dBm，以0.5 dB为单位进行调整

绝对准确度

± 0.5 dB

参考点：160MHz, -10dBm, 10dB衰减量, 20到30度C

输出平坦度

参考点 160MHz, -10dBm

100 kHz to 2 GHz

± 1.5 dB

2 GHz to 3 GHz

± 2.0 dB

输出位准切换不准确度

± 0.8 dB

参考点　-10dBm

谐波

< -30 dBc

典型值, 输出准位-10dBm

反向电压

最大+30dBm

接头类型

N型母座

阻抗

50奥姆

标示值

输出VSRW

< 1.6:1

300 kHz 到3 GHz，输入衰减器：≥12 dB

5. 当追踪产生器启动，最小的解析带宽滤波器为10kHz

RF功率传感器(选配)

类型

平均功率感测

型号: PWS-06

连接接口

透过USB线连接到GSP-9300前面板

输入VSWR

1.1: 1

1.3: 1

典型值

最大值

输入频率范围

1 to 6200 MHz

参考点　-10dBm

功率感测范围

-32 to +20 dBm

典型值, 输出准位-10dBm

最大输入损坏功率

≦ 27 dBm

功率量测不确定性@25度C

30 dBm to +5 dBm:

1 MHz to 3GHz: ±0.10 dB 典型值

3 GHz to 6 GHz: ±0.15 dB 典型值

 +5 dBm to +12 dBm:

1 MHz to 3GHz: ±0.15 dB 典型值

3 GHz to 6 GHz: ±0.15 dB 典型值

 +12 dBm to +20 dBm:

1 MHz to 3GHz: ±0.20 dB 典型值

3 GHz to 6 GHz: ±0.20 dB 典型值

±0.30 dB 最大值

±0.30 dB 最大值

 ±0.30 dB 最大值

±0.30 dB 最大值

 ±0.40 dB 最大值

±0.40 dB 最大值

功率量测不确定性@ 0到25度C

-30 dBm to +5 dBm:

1 MHz to 3GHz: ±0.25 dB 典型值

3 GHz to 6 GHz: ±0.25 dB 典型值

 +5 dBm to +12 dBm:

1 MHz to 3GHz: ±0.20 dB 典型值

3 GHz to 6 GHz: ±0.20 dB 典型值

 +12 dBm to +20 dBm:

1 MHz to 3GHz: ±0.35 dB 典型值

3 GHz to 6 GHz: ±0.30 dB 典型值

线性度 @ 25 °C

±3 %

量测速度

100 ms 于低噪声模式

30 ms 于快速模式

典型值
