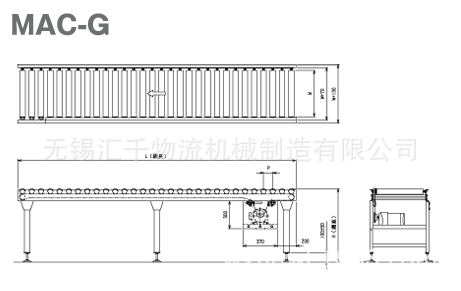

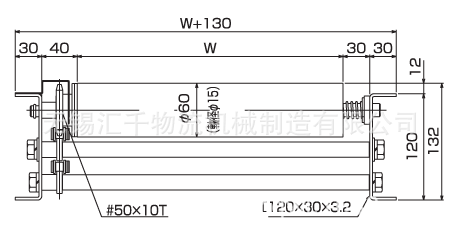

φ60.5积放滚筒MAC-G605010S 积放辊 MACアキュームローラコンベヤ 駆動コンベヤ
型式 | MAC-G605010S |
駆動方式驱动方式 | チェーン駆動（#50）链条驱动 |
ローラ寸法滚筒尺寸 外径x壁厚x轴径 | 60.5×2.3×15メッキ付电镀锌 |
ローラ幅(W)滚筒宽 | 100～1,00050とび |
ローラピッチ(P)滚筒中心距 | 75�1�79�1�79100�1�79�1�79150 |
フレーム寸法框架尺寸 | 120×30×3.2 |
機長(L)输送机长度 | max8,000 |
機幅机架宽度 | ローラ幅+130 |
機高(H)机架高 | min450 |
搬送能力(kg/m) | max300 |
搬送速度(m/min) | max15 |
モーター容量(kw)电机功率 | 0.2�1�79�1�790.4�1�79�1�790.75 |
電源电压 | AC200V（三相）AC380V（三相） |
Ø60积放滚筒 MAC-CN604010S
产品型号: MAC-CN604010S
MAC-CS604010S
产品名称:Ø60积放滚筒 MAC-CN 604010S
Ø60直径积放滚筒。适合于搬运中量型物品的场合。
>>说明
1.滚筒直径：Ø60mm
2.支架： 120mm槽钢
3.幅宽: 100mm～1000mm
4.承重量: max约319kg
5.搬送能力: max约100kg/m
5.搬送速度: max约25kg/min
>>仕样表
（单位：mm)
滚筒幅宽W(mm) | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1,000 |
输送机幅宽W＋120(mm) | 220 | 320 | 420 | 520 | 620 | 720 | 820 | 920 | 1020 | 1120 |
滚筒承重强度(kg) | 319 | 176 | 115 | 86 | 69 | 57 | 48 | 42 | 37 | 33 |
滚筒（含轴）重量(g) | 947 | 1367 | 1786 | 2206 | 2626 | 3046 | 3465 | 3885 | 4305 | 4724 |
>>示意图：
MAC系列 积放滚筒 摩擦辊筒 积放辊道线 积放输送机
MAC-CS384010S MAC-CS424010S MAC-CS574010S MAC-CS604010S MAC-CN384010S MAC-CN424010S MAC-CN574010S MAC-CN604010S

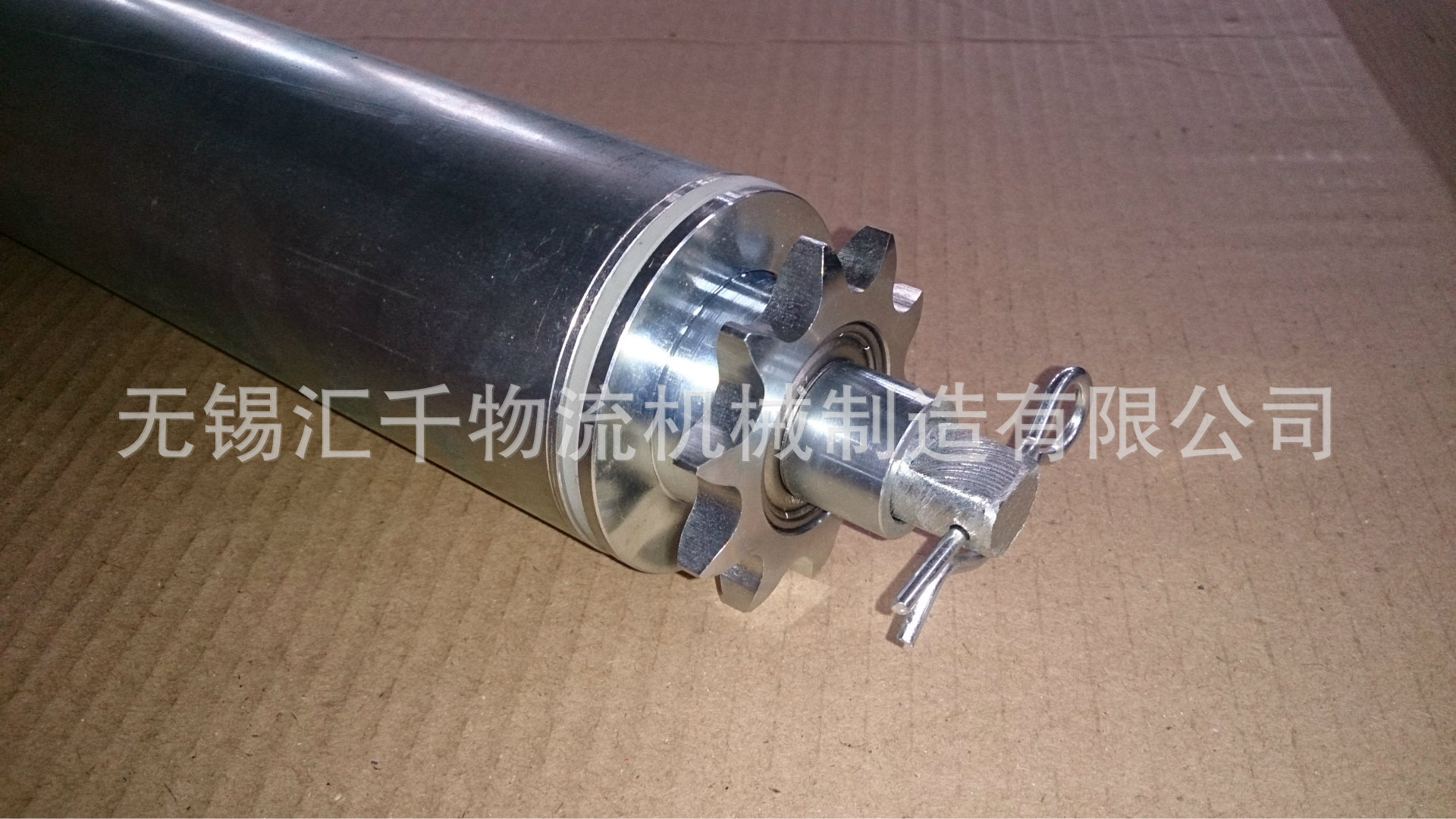

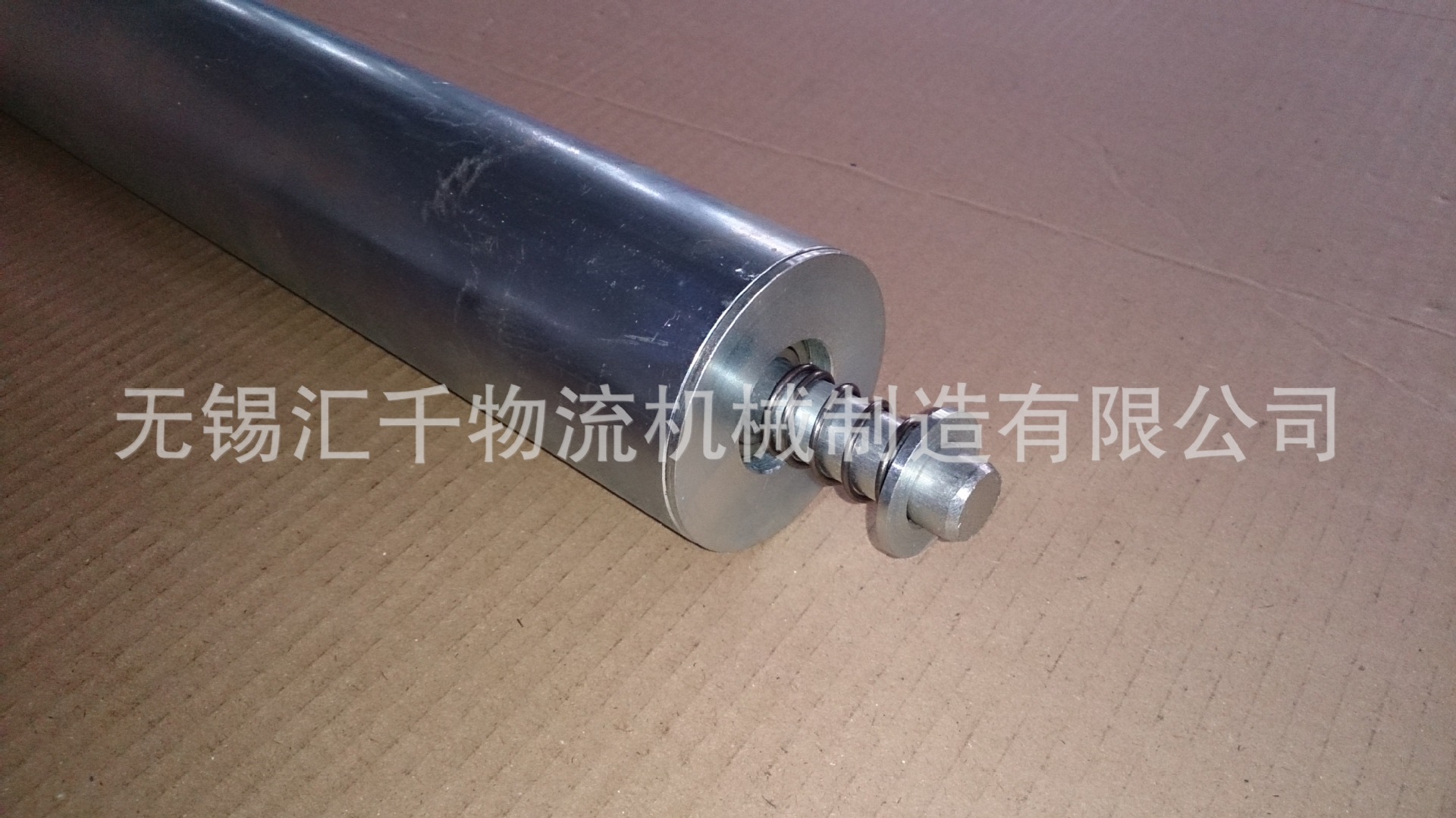

以上为MAC积放滚筒图片

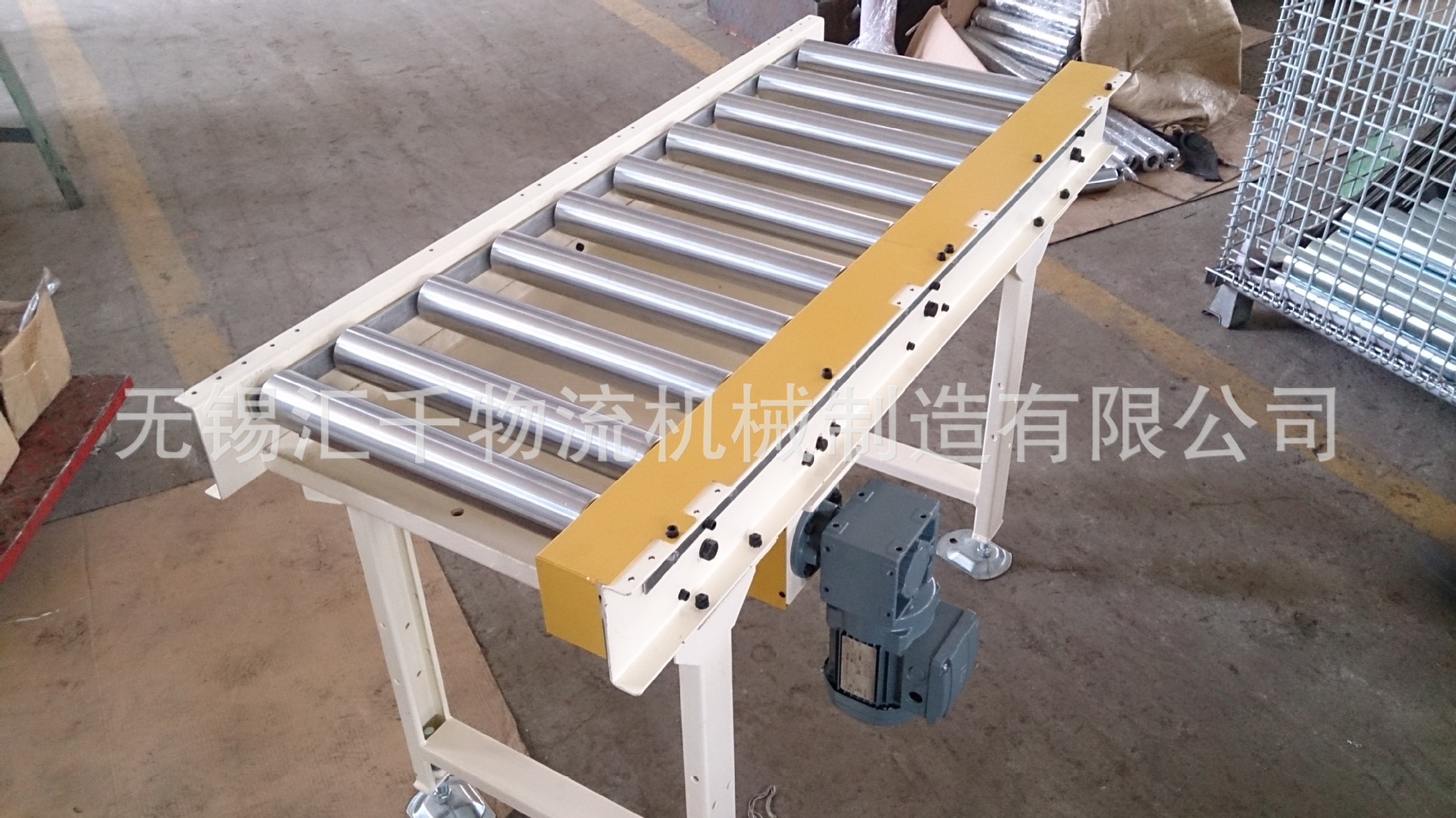

以下为MAC积放辊道线图片
MAC-C系列
MAC-C系列链条驱动输送机的滚筒使用摩擦离合式传动，滚筒和链条之间可以有相对运动，以保证搬运的物品停止时，物品和滚筒之间没有摩擦。
摩擦离合的强度可以调整。
1.滚筒直径:Ø38mm、Ø42mm、Ø57mm、Ø60mm
2.幅宽: 100mm～1000mm
3.搬运能力:max100kg/m
>>仕様
(単位mm)
