串口IO控制器说明书
下载地址：http://pan.baidu.com/s/1da5yQ
二次开发资料 下载：http://pan.baidu.com/s/1bns73Xl
本说明书适合型号：modbus rtu协议
串口通信口XYS系列 RS232 RS485
XYS-3232MT-12V
XYS-3232MT-24V
XYS-3232MT-4AD2DA-12V
XYS-3232MT-4AD2DA-24V
XYS-3232MR-12V
XYS-3232MR-24V
XYS-3232MR-4AD2DA-12V
XYS-3232MR-4AD2DA-24V
网络通信口XYN系列 以太网100M TCP/IP
XYN-3232MT-12V
XYN-3232MT-24V
XYN-3232MT-4AD2DA-12V
XYN-3232MT-4AD2DA-24V
XYN-3232MR-12V
XYN-3232MR-24V
XYN-3232MR-4AD2DA-12V
XYN-3232MR-4AD2DA-24V
命令规则：XYN-3232MT-4AD2DA-24V
举例：
XYS-3232MT-4AD2DA-24V
串口32路开关量输入、32路晶体管输出，4路电压/电流采集、2路电压输出、工作电源24VDC；
一、 应用领域：
工业控制：工业交流电机控制、电源开关控制、步进电机控制、开关量采集等；
智能家居：家居电源控制、家电控制、开关状态采集、电动门/床帘控制；
节能系统：风机控制、路灯控制、空调控制、设备电源控制等；
商业应用：宾馆酒店、商场厂房、网吧、办公、实体店铺监控等；
无人值守：通信机房、变电站、水厂、机场、地下管道、矿山设备、安防监控等；
二、 功能介绍
本产品采用32位ARM处理器、数字输入量和数字输出量使用高速磁电隔离及光电耦隔离技术。使用RS232 &RS485 MODBUS RTU标准通讯，可与PLC、组态软件、文本显示器等进行组网32路继电器输出、32路开关量状态采集、4路电压或电流采集、2路电压输出控制；通信电路采用防雷、抗干扰设计可广泛用于工业现场设备的信号控制。?
上位机PC通过串口或串口服务器连接到串口IO控制器，向串口IO控制器发送指令控制或读取命令，控制器收到命令后执行继电器开、继电器关、继电器全开、继电器全关和读取开关量输入状态、开关量输出状态读取。
本产品是PCI IO卡的完美替代品，IO卡价格昂贵，且PCI插槽容易接触不良，安装、维护不方便、可靠性不高。本设备采用可靠性极高的串口通讯和隔离技术，确保工业环境中可靠工作。在电脑空间很紧凑的应用中，本方案可以将IO卡外置，节省空间，可安装于导轨式机箱/柜，或壁挂式墙体上，并提供了32路输出控制和32路开关量状态读取、4路电压采集、2路电压输出，使电器结构更紧凑。
三、 本产品优点：
1. 采用 32位 ARM处理器、运行稳定、高速、可靠；
2. 电源、通信口、输入输出接口抗干扰能力强、稳定性高；
3. 输出晶体管5A电流容量控制，峰值8A电流。4路高速磁电隔离、28路光电隔离，抗干扰强，性能稳定、可靠性高；
4. 开关量输入使用光电隔离，可接按键开关、继电器输出、磁性/接近开关、红外开关等；
5. 状态指示灯丰富，具有开关量输出状态指示灯、开关量输入状态指示灯、通信指示灯、电源灯；
6. 具有标准的RS232、RS485、网络口100M/10M TCPIP接口；提供其它接口定制
7. 内直TTL通信口，用于扩展GSM/GRPS/CDMA/zigbee/wifi/蓝牙 等通信模块；
8. 内置报警蜂鸣器，可以远程控制报警，提醒提示现场；
9. 支持modbus-RTU协议或邮电协议；
10. 接受硬件定制及通信协议定制，技术支持，三年质保；
四、 功能描述
1. 具有RS232、RS485或以太网通信功能。
2. 具有32路晶体管NPN输出，输出配有状态指示LED灯；
3. 软件具有继电器全开、继电器全关、单路继电器开、单路继电器关、开关量采集功能，继电器状态读、继电器当前状态取反等功能；
4. 具有4路磁电隔离高速开关量输出；开关量输入具有状态指示LED灯；
5. 工作电源DC12V/24V；并配有扼流线圈，抗干扰强；
6. 具有一路报警蜂鸣器，可实际现场触犯报警或遥控警报；
7. 内置EEPROM，支持数据掉电存储；
8. 采用导轨式ABS壳体，可柜内安装，可壁挂安装；
9. 其它功能可按用户定制；
五、 技术参数
1) 工作电源：DC12V 或DC24V范围：DC10-15V或21-26V 5W；
2) 输出电源： DC12V或DC24V。
3) 工作环境：-10-65℃，湿度5-95%；
4) 输出：32路
高速磁电耦合输出4路，最大电流5A，
光电耦合输出28路， 最大电流5A，
5) 开关量输入：32路
开节点或光耦，闭合电阻小于100欧姆,开路电阻大于10K；
6) 蜂鸣器1个；
7) 隔离保护：1500VDC；
8) 安装方式 标准DIN导轨安装；
9) 导轨式ABS壳体 300（L）X 110(W)X 60(H)mm（内部PCB板尺寸：270*105*30mm；）

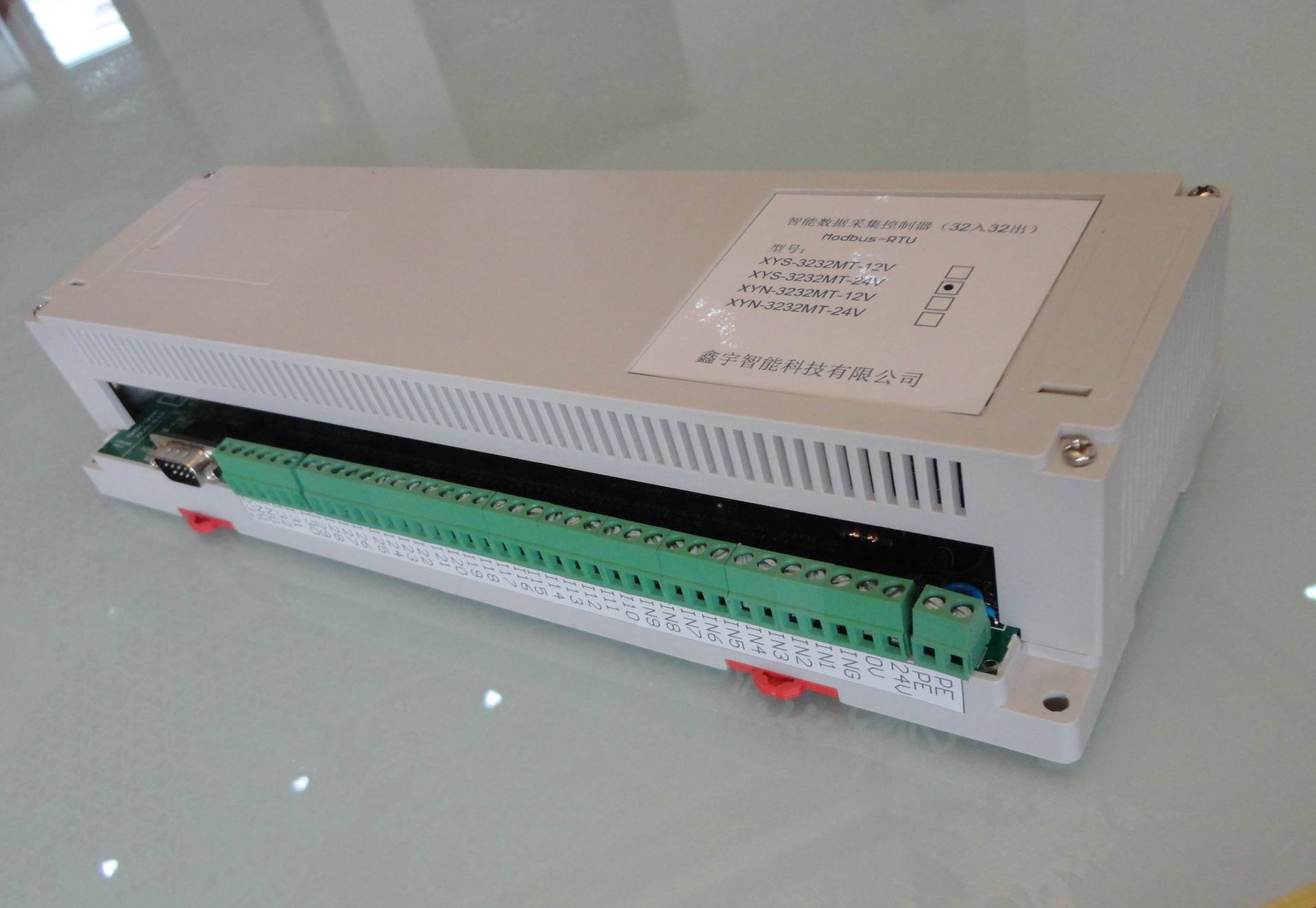

产品实拍图展示：
整体展示：
背面图：
