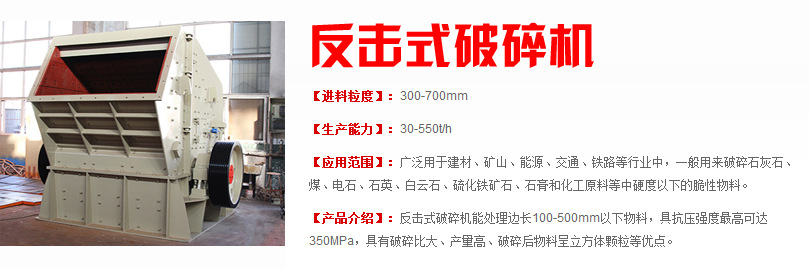

反击式破碎机简介

反击式破碎机以新颖的设计原理为基础，采用新概念破碎技术，能够适应不同规格物料的破碎，完全满足“多碎少磨”新工艺的要求。“石打铁”原理的运用使反击式破碎机不仅破碎比大，而且单位耗电低，是一种真正高效节能的破碎设备，同时长期实践及大型工程也证明了反击式破碎机在矿物加工领域中具有良好的应用前景。

反击式破碎机工作原理

反击式破碎机主要是利用冲击能来达到物料破碎的目的。设备工作时，转子在电动机的带动下高速旋转，此时物料进入板锤作用区，受到板锤的撞击破碎，后又被抛向反击装置上受再次破碎，然后又从反击衬板上弹回到板锤作用区重新破碎，此过程重复进行，物料由大到小进入一、二、三反击腔重复进行破碎，直到物料被破碎至所需粒度，由出料口排出。

反击式破碎机结构

反击式破碎机主要是由转子、打击板、反击板和机体等部分组成。转子固定在主轴上。在圆柱形的转子上装有四块(或若干块)打击板(板锤)，打击板和转子多呈刚性联接，而打击板系用耐磨的高锰钢(或其他合金钢)制作。反击式破碎机按照转子数目不同，可分为2种：单转子和双转子反击式破碎机。

单转子反击式破碎机的构造比较简单，主要是由转子、反击板、机体等部分组成。转子固定在主轴上。在圆柱的转子上装有三块打击板，打击板和转子呈刚性联接，而打击板系用耐磨的高锰刚制作。

双转子反击式破碎机，根据转子的转动方向和转子配置位置，又分为下述3种。

(1)两个转子方向回转的反击式破碎机。

(2)两个转子同向回转的反击式破碎机，两个平行装置的单转子反击式破碎机。

(3)两个转子同向回转的反击式破碎机，两个转子按照一定的高度差进行配置。

铁矿石破碎生产线

【加工物料】：铁矿石

【生产能力】：4-24t/h

【设备配置】：振动给料机、颚式破碎机、反击式破碎机、圆振动筛、圆盘给料机、球磨机、分级机、搅拌机、浮选机、浓缩机、过滤机、烘干机。

案例简介：铁矿石破碎生产线中，根据矿石的种类和性质，可以有多种不同的工艺流程。一般采用粗破、中破和细破三段破碎流程破碎铁矿石，再由浓缩机初步浓缩，再经过烘干机烘干，就得到干燥的矿物质。整个铁矿石选矿破碎生产线自动化程度高、破碎率高、粒度细。

选择适合您的反击式破碎机，生产更高效。

注：该系列反击式破碎机适用于硬岩破碎，其典型产品花岗岩出料粒度≤40mm占90%。

性能特点

1、构造简单、体积小、重量轻、生产能力大、生产成本低。

2、破碎功能全、生产率高、机件磨耗小、综合效益高。

3、反击板与板锤间隙调节方便，可有效控制出料粒度，颗粒形状好。

4、破碎比大，可达40，因此可以简化破碎流程，可使三段破碎变成两段或一段破碎，降低选矿厂设备费用。

5、配有多功能液压站，具有液压高速排料间隙，反击板稳定减振以及机体自动开启等多项功能。

6、具有选择性破碎作用，并且破碎产品粒度较均匀，形状多数为立方体石子，在桥梁建造、高速筑路、 码头、机场建造等中有广泛的应用。
