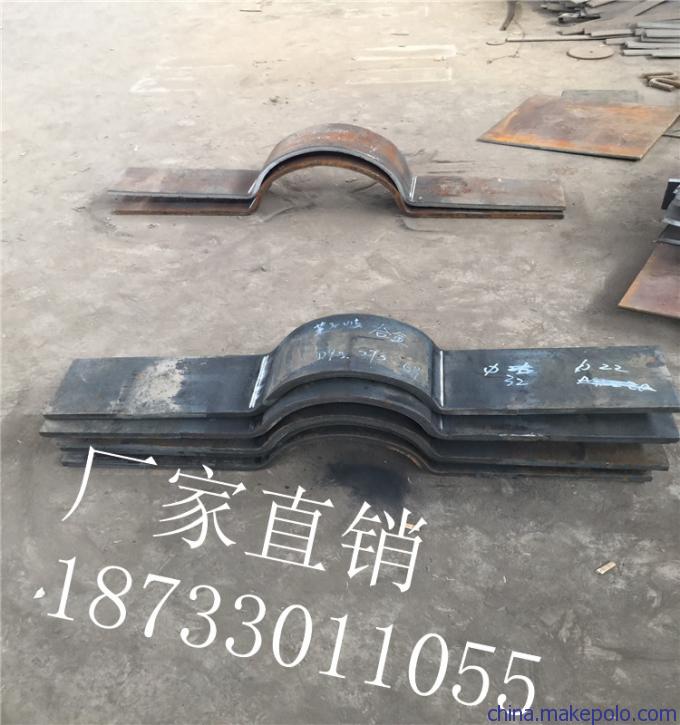

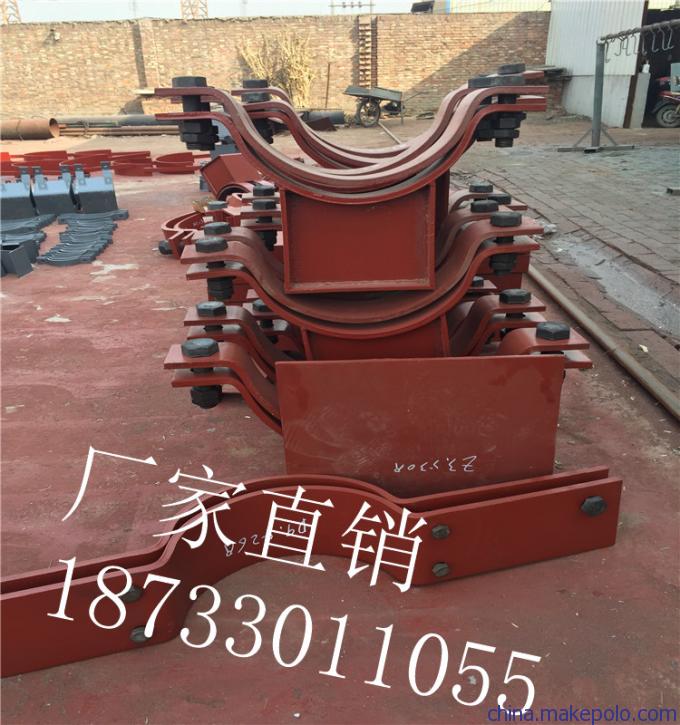

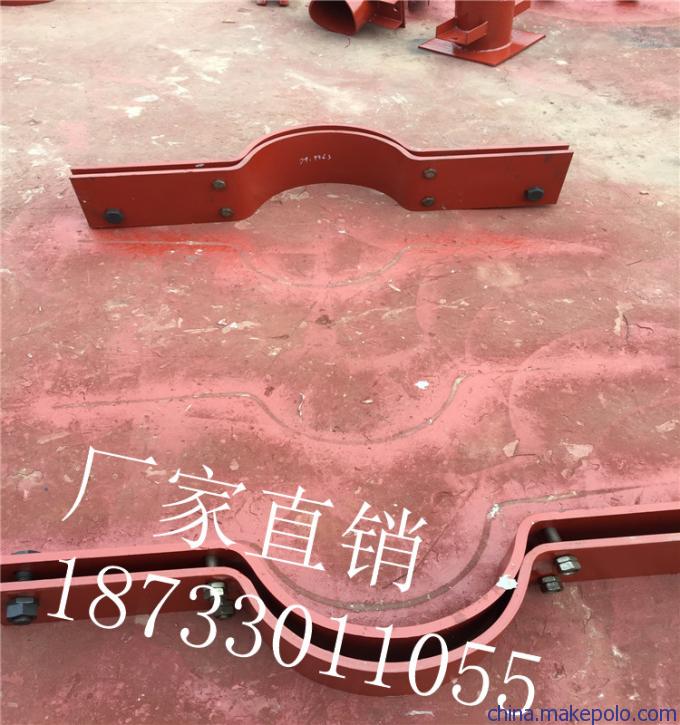

立管短管夹_D10立管短管夹，和同管径的D9(D9A)立管管夹相比，其管夹长度要短，宽度相对较窄。产品设计标准见于西北电力设计院1983年版《汽水管道支吊架设计手册》，主体由两片管夹、螺栓螺母、卡块（一般不供货）组成，每片管夹有4个螺栓孔。一般采用Q235B材料制作而成，适用于不高于300°C的环境下，如有特殊需求，可用其他材料制作，如20#钢、12Cr1MoV、不锈钢等。表面防腐处理一般有喷涂防锈漆、镀锌等方法。和立管管夹一样，立管短管夹一般与L7/F2/L1/T2等装置一起使用组成管道悬吊系统。标号示例：Dw=325，Pjg=2000公斤力，其产品标号为D10.325S。
D10型立管短管夹的型号有：D10.57S，D10.76S，D10.89S，D10.108S，D10.133S，D10.159S，D10.168S，D10.194S，D10.219S，D10.245S，D10.273S，D10.325S，D10.377S，D10.426S，D10.478S，D10.529S，D10.630S。

我公司主要产品有T1单板整定弹簧组件、T2双板整定弹簧组件、T3上下方整定弹簧组件、T4支架整定弹簧组件、T5横担整定弹簧组件、F1六角螺母、F2六角扁螺母、F3垫板、F4球面垫圈、F5槽钢加强板、F6垫圈、F7焊缝加强板、F8单槽钢吊杆座、F9单头螺杆、F10双头螺杆、F11槽钢肋板、F12工字钢肋板、F13槽钢用方斜面垫圈、F14六角头螺栓、G11板缝吊杆、G12单孔吊板、G13U形吊板、G21梁(柱)侧悬臂吊、G22梁底悬臂吊、G23槽形板悬臂吊、G24T形板悬臂吊、G25柱侧悬臂吊、G26悬臂支架、G31双梁底简支吊、G32梁底梁侧简支吊、G33双梁侧简支吊、G34双梁顶简支吊、G35梁板底简支吊、D1长管夹、D2三孔短管夹、D3双孔短管夹、D4焊接单板、D5焊接双板、D6管夹横担、D7焊接横担、D8管卡横担、D9立管管夹、D10立管短管夹、D11立管焊接单板、D12立管焊接双板、D13横担弹簧焊接管座、D14横担弹簧管夹管座、Z1管夹固定支座、Z2焊接固定支座、Z3管夹滑动支座、Z4管夹导向支座、Z5焊接滑动支座、Z6焊接导向支座、Z7管卡、Z8槽钢支座、Z9立管支承板、Z10立管支座、Z11热压弯头托座、Z12循环水支座、Z13循环水托座、Z14滑动（导向）支座、Z15抱箍支架、L1螺纹吊杆、L2左右螺纹吊杆、L3双孔吊板、L4三孔吊板、L5花兰螺丝、L6吊杆螺纹接头、L7环形耳子、L8U形耳子、L9单向滚动吊板、L10双向滚动吊板、L11全螺纹吊杆、XL1刚性连杆、XL2球面盘等。

本系列产品适用于传输各类介质（汽、水、气、油等）的有热位移设计的各种管道、容器、设备等支架座。 滑动支座产品系列按管道形式分为三个大类：水平型管道滑动支座、弯头型管道滑动支座、立管型滑动支座。水平型管道滑动支座根据管径和荷载分为丁字型（T型）、方型（F型）、马鞍型（M型）三个级别，每个级别根据安装形式分为焊接型（H）和管夹型（G）两种。 弯头型管道滑动支座根据管径和荷载分为圆管型（RP型）、弯头型（RR型）、方管型（RF型）三个级别。立管型滑动支座根据管径和荷载分为立管丁字型（LT型）、立管方型（LF型）两个级别。每个类别设置了轴向滑动(Z)、双向滑动(S)、导向滑动(D)、双导向滑动(SD)四个品类。 本系列产品按介质温度分为I、Ⅱ、Ⅲ型。 I型适用于t°≤350℃。应选的相应材料为碳素结构钢。 Ⅱ型适用于350℃＜t℃≤425℃。应选的相应材料为优质碳素钢和低合金钢。 Ⅲ型适用于425℃＜t℃≤566℃。应选的相应材料为合金耐热钢或不锈钢。 2.1.4 本产品系列位移设计都是指偏装尺寸。设计位移按轴向位移分四档（50mm、100mm、200mm、 400mm）；按径向位移设计分两档（100mm、200mm）。 支座高度：本系列产品按管中心线到支座下基板底面的高度作为设计高度。根据保温层厚度分为3档。若管道无保温，管中心高度可选H1，如果有保温，温度在400℃以下，管中心高度可选H2，温度在400℃--600℃，管中心高度可选H3 。立管型若管道无保温，两支座中心距离可选H1，如果有保温，温度在400℃以下，两支座中心距离可选H2，温度在400℃--600℃，两支座中心距离可选H3。由于设计需要当设计高度H与产品通用参数表中高度不一致时，请在型号后面加上实际设计高度。
