条式水平仪分度值的说明,如分度值0.03mm／m,即表示气泡移动一格时,被测量长度为1m的两端上,高低相差0.03mm。再如,用200mm长,分度值为0.05mm／m的水平仪,测量400mm长的平面的水平度。先把水平仪放在平面的左侧,此时若气泡向右移动二格,再把水平仪放在平面的右侧,此时若气泡向左移动三格,则说明这个平面是中间高两侧低的凸平面。中间高出多少毫米呢？从左侧看中间比左端高二格,即在被测量长度为1m时,中间高2×0.05=0.10mm,现实际测量长度为200mm,是1m的 ,所以,实际上中间比左端高0.10× = 0.02mm。从右侧看：中间比右端高三格,即在被测量长度为1m时,中间高3×0.05=0.15mm,现实际测量长度为200mm,是1m的 ,所以,实际上中间比右端高0.15× =0.03mm。由此可知,中间比左端高0.02mm,中间比右端高0.03mm,则中间比两端高出的数值为(0.02+0.03)&pide;2=0.025mm。

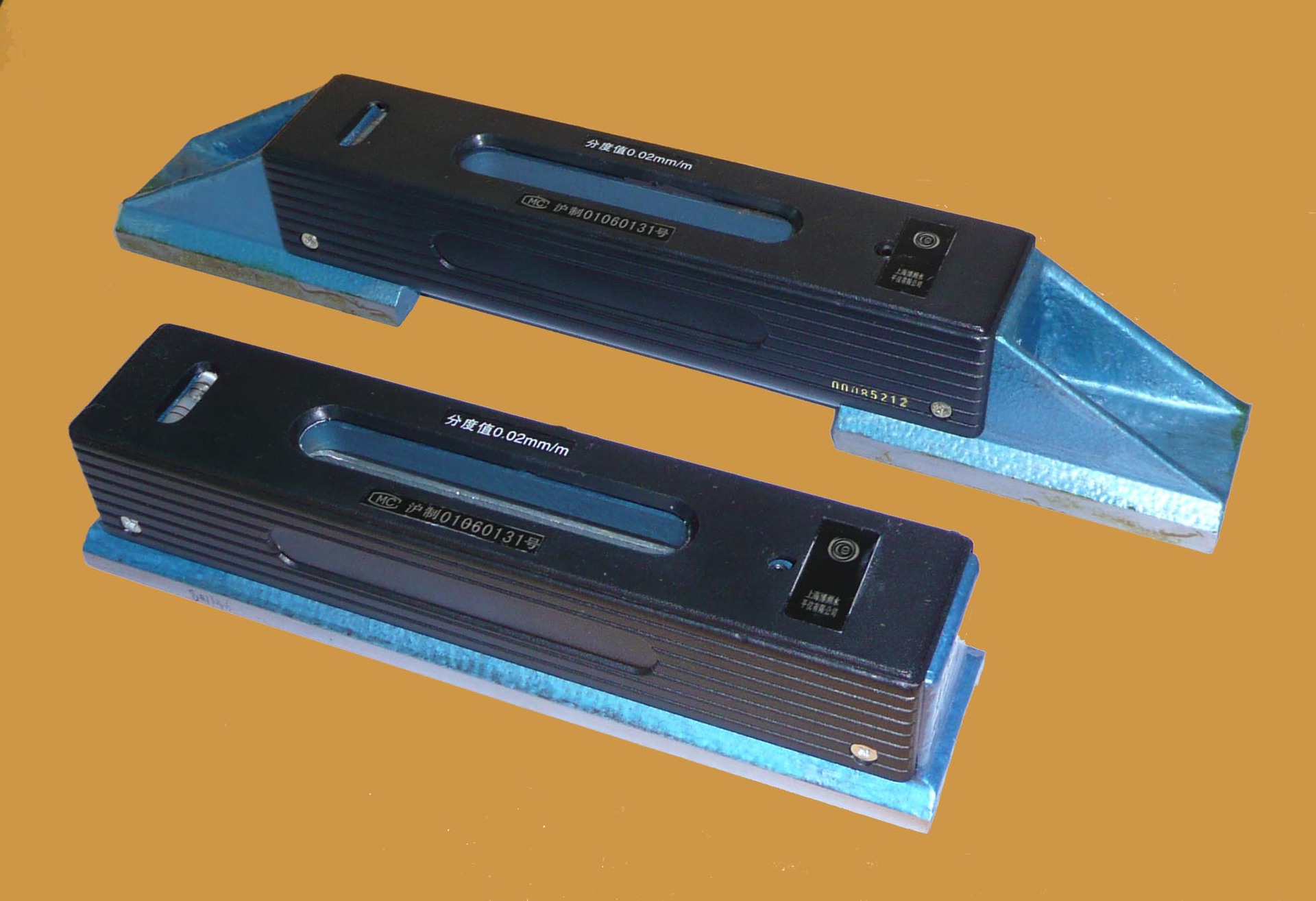

条式水平仪：主要用于检验各种机床及其它设备导轨的平直度,安装的水平位置和垂直位置的正确性,并可检验微小倾角。
条式水平仪规格：100mm,150mm,200mm,250mm,300mm。
条式水平仪精度：0.02-0.05mm/m。
