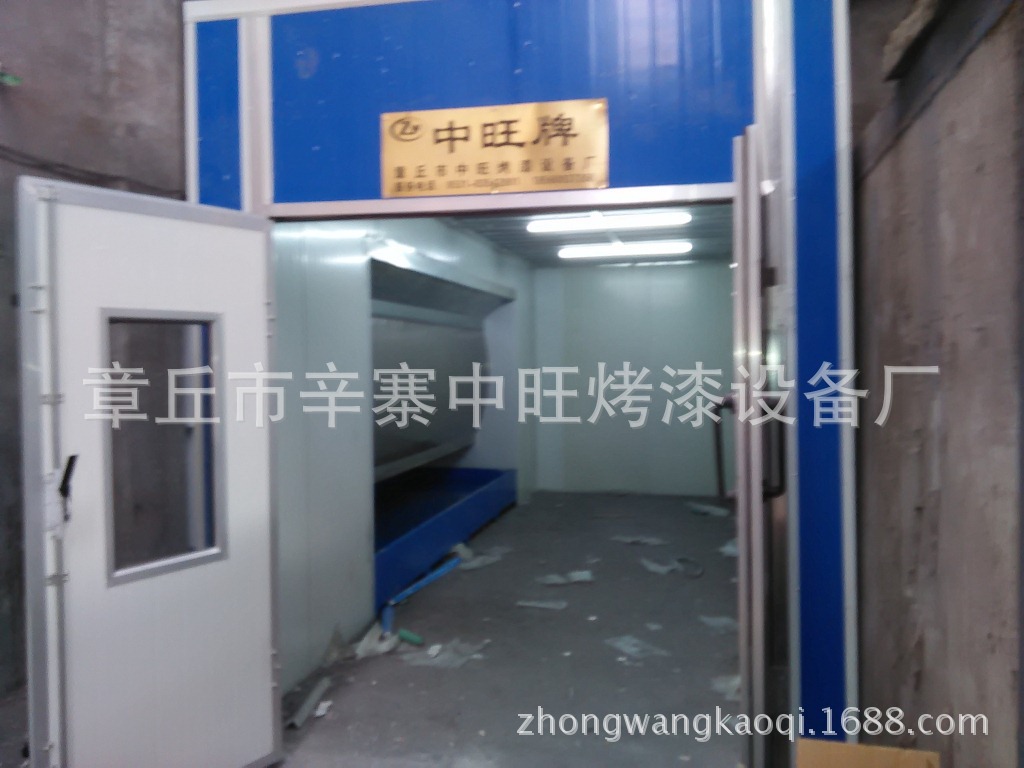

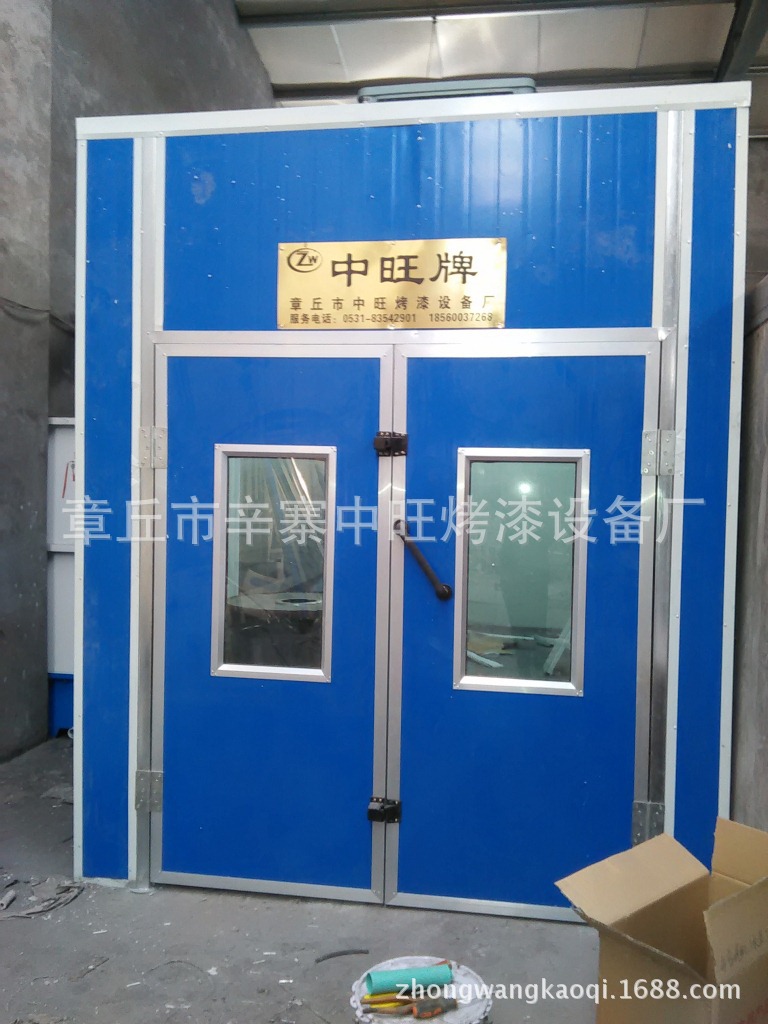

喷漆房原理及结构：整个喷烤房为拼装式结构,房体采用子母插式保温喷塑墙板，密封、保喷漆房温性能好，铝合金包边大门，门中央装有观察窗，可随时观察房内动态；房体侧面装有工作门，方便工作人员进出，优质不锈钢热交换器，换热效率高，使用寿命长；选用进口过滤棉、低噪音高风量风机，确保喷漆效果的完美性。喷漆房为工件喷涂提供：(1)洁净的工作环境；(2)充分收集漆雾。 喷漆房的配置按工件大小、形状、重量及生产纲领可有多种方式：有开式、闭式之分；有连续式、间歇式之分；有工件自转或固定之分；有单侧喷涂及双侧喷涂之分。近年又发展出油帘喷漆室、下喷漆房等。结构上应包括：送风过滤系统、工件吊挂（输送、自转）装置、水帘系统、水洗系统、排风系统、水槽、照明装置及室体。   漆雾回收的原理：漆雾回收可分成二个部分：一是喷涂工件时，漆雾与水帘碰撞混合，水帘会溶入部分漆雾落入水槽；二是未溶入水帘的漆雾经水帘板底部缝隙进入水洗室，与雾化喷嘴喷出的水雾充分混合，气水分离沉降后流入水槽。在水槽中定期加入漆雾凝聚剂形成漆渣。

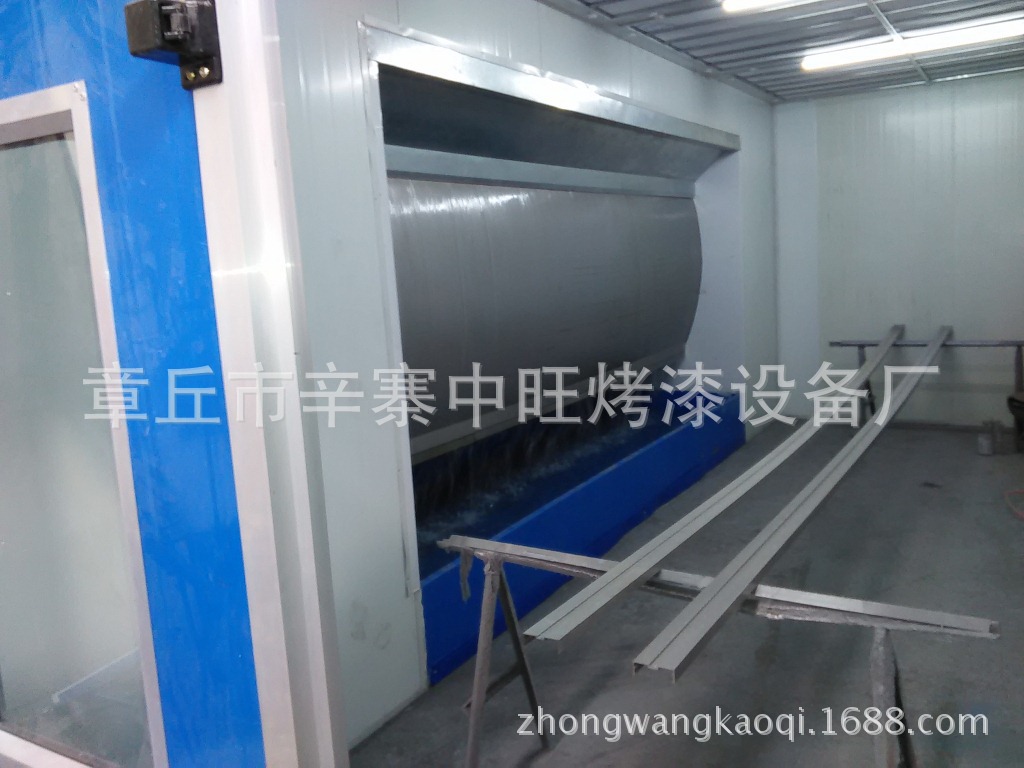

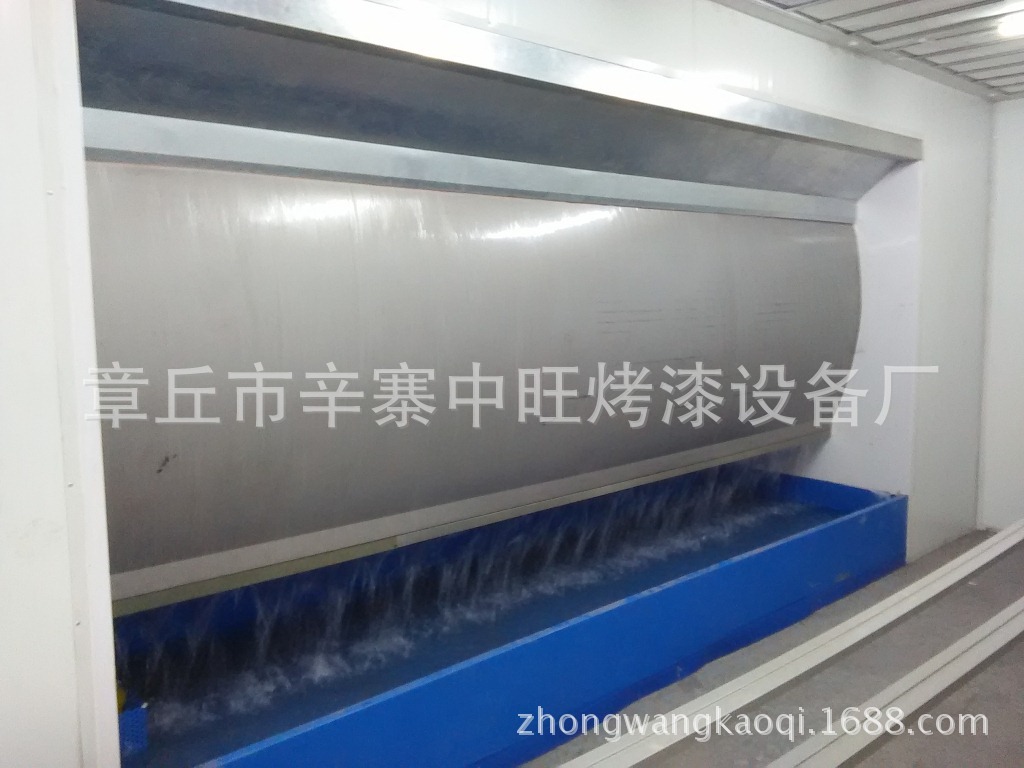

1水帘柜工作原理

通过管道泵循环将水箱内经过过滤的水抽至上部水槽，由水槽溢流至水帘板形成水帘，并通过离心风机的离心力、将水箱内的水形成涡卷，产生多层水幕，将喷枪在喷漆室涂装工作所飘散的漆雾由吸风引导，冲洗在水里，经漆雾漆净化器之水帘和水雾的冲洗过滤，再经气水分离器挡漆板收集过滤网，从而完成漆雾净化起到环保的作用，又保证了操作人员健康、良好的工作环境。

水帘喷漆柜主要由喷漆室、底架可调节脚杯、水箱、侧板及顶板（采用螺栓联结）、正面溢水槽，水帘板、涡旋板、引水板、挡水板、正面水帘板、漆雾净化（洒水管）、气水分离室、水过滤箱、水循坏系统、防爆照明装置、轴流风机、水泵及管件（活动可拆卸）及控制系统等部件组成，（锯齿板、涡卷器、水气分离室结构独特，除漆效率高）

可根据各户要求或者不同工件设计，一般材料有：不锈钢板、镀锌板、冷扎板

4、型式：

三面水帘，单工位，双工位及多工位、单面水帘柜，背靠背水帘柜，常用风机可用轴流风机及离心风机；水循环，大循环（经过废水处理池），管道水泵

参考：

环保型水帘柜主要是由自吸水泵循环抽水往水帘板上均匀的流下来，在风机的牵引下，喷枪喷出来的废气（漆物）随气流进入喷漆水帘柜及后级废气处理系统（也就是被水帘板上的水打到下面水泄里）；

再有少部分的废气（漆物）被上面的风机通过排风管道排出车间外面。由于水帘板与水面距离经过优化设计， 在风机牵引力作用下，气流压力高速提升，在温州隆星机械环保型水帘柜内原本平静的水面随之迅速掀起层层的波浪，与水帘板顺流而下的水帘相遇从而形成45度夹角，对漆雾及废气进行初效无缝夹击冲洗吸附，漆雾及废气迅速凝华成尘粒被反洗回到残渣回收箱。

未被吸附微余的漆雾二次进入一级高效过滤芯片，经过层层的环保球曲线减压、高压喷淋，漆雾及废气开始迅速冷却凝华变成尘粒，最终在高压的喷淋系统作用下反洗回到残渣收集箱，使车间内没什么废气（漆物）给大家一个好的工作环境。

水帘机有很多种叫法，如同你所说的 可以叫做 水洗式喷漆台，水帘喷漆台，水幕喷漆台，喷涂水帘柜，水帘机。水帘机主要用于各行业的喷漆房及喷漆流水线车间作业时进行废气处理。水帘机它能把喷漆时剩余的漆沫直接打在水箱里或水帘板上，同时使喷漆时产生的气味及少量的漆沫通过多层过滤后经过排风机排放到室外，从而起到净化工作环境的作用，同时也能提高产品质量。
