产品参数

环境温度：-40℃～+85℃（正常工作）

环境湿度：≤95%

大气压力：80～110KPa

海拔高度：≤2500米

工作电源

电    源：AC/DC（85V～245V）；DC (90～245V)；40～70Hz ；

功    耗：≤10W

电源跌落：200ms

隔离耐压：3KV

功能概述

/CT  取电

/一次回路动态模拟指示；

/高压带电指示及高压闭锁功能；

/分合闸控制回路完好指示、分合闸回路电压测量指示；

/温湿度数字实时显示；

/自动加热除湿控制；

/自动排风降温控制；

/断路器分合闸状态指示、储能、接地开关指示、手车位置指示；分合闸回路电压指示；

/智能防误语音提示，人体感应语音提示；

/RS485通讯接口；

/分合闸、远方/就地、储能、照明操作功能；

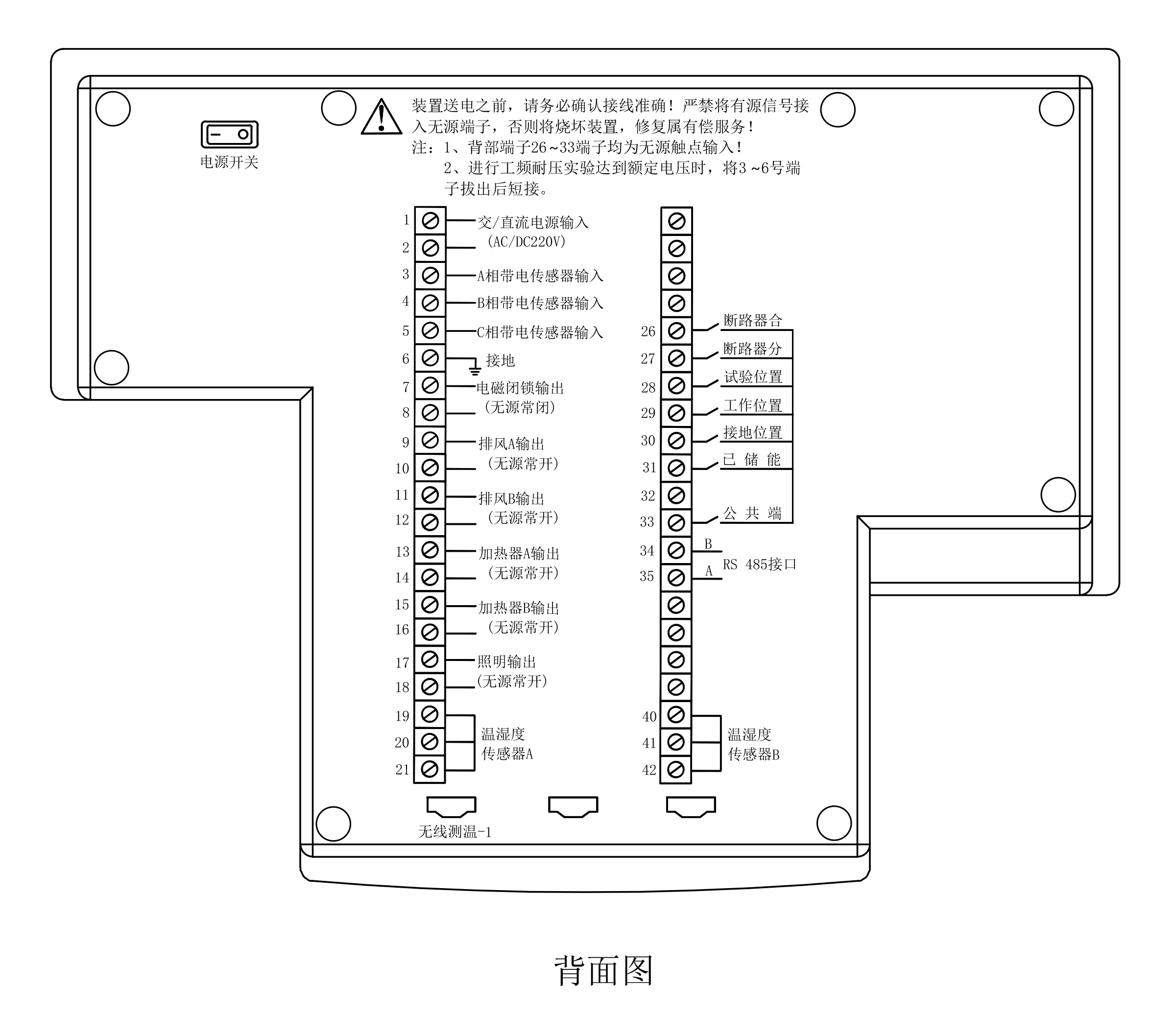

背部段子图

开孔尺寸图

注意：
       1、本产品根据图纸定做生产，需购货方提供一次系统模拟图。

       2、需购货方确认产品配置后，根据技术图纸下单生产。
