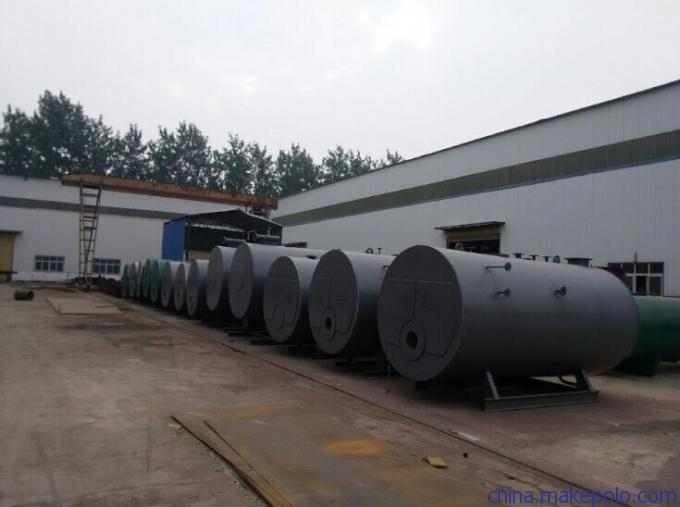

CWNS型蒸汽锅炉热水锅炉为快装卧式内燃三回程火管热水锅炉.采用偏置炉胆湿背式布置,高温烟气依次冲刷第二及第三回程烟管,然后由后烟室经烟囱排入大气.热水锅炉配置世界名牌燃烧器,采用了燃烧自动比例调节,给水自动调节,程序启停,自动运行等先进技术,并具有运行水温度控制、超温、超压熄火等自动保护功能.该系列热水锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点,广泛适用于企业、宾馆、医院、写字楼、民用建筑等设施工业用汽和生活及采暖.
河南永兴锅炉集团有限公司燃油气热水锅炉保护装置
1、水位实时监控功能：配有电子检测水位装置,实时监控锅炉水位.
2、时间设置功能：用户可根据需要,自由组合设定锅炉的起停时间.
3、漏电保护功能：控制系统检测到电热元件漏电后,将自动切断电源.
4、缺水保护：当锅炉缺水时及时切断燃烧器控制电路,防止燃烧器发生干烧损坏,同时控制器发出缺水报警指示.
5、电源异常保护功能：锅炉立刻停止运行.
6、超压联锁保护：锅炉内压力超过用户设定值时,禁止燃烧器工作并报警提示.
7、压力控制器、水位报警器、安全阀、极低水位报警等多重安全保护.
8、完整的燃气阀组及保护系统：提供从过滤器、调压阀、电磁阀等完整燃气阀组及配件,确保了燃气的安全性.
9、烟气监控装置,可自动监测锅炉的排烟温度,更加方便地掌握锅炉的燃烧情况
CWNS常压燃油（气）热水锅炉技术规范
| 型号 | CWNS0.35-95/70-Y(Q) | CWNS0.7-95/70-Y(Q) | CWNS1.4-95/70-Y(Q) | CWNS2.1-95/70-Y(Q) | CWNS2.8-95/70-Y(Q) | CWN4.2-95/70-Y(Q) | CWNS5.6-95/70-Y(Q) | CWNS7-95/70-Y(Q) |
| 名称 |
| 额定热功率mw | 0.35 | 0.7 | 1.4 | 2.1 | 2.8 | 1.2 | 5.6 | 7 |
| 额定压力MPa | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 出水温度℃ | 95 | 95 | 95 | 95 | 95 | 95 | 95 | 95 |
| 回水温度℃ | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 |
| 锅炉热效率% | 94 | 94 | 94 | 94 | 94 | 94 | 94 | 94 |
| 燃油耗量kg/h | 34 | 67 | 132 | 199 | 264 | 380 | 518 | 649 |
燃气耗量Nm³/h | 41 | 80 | 160 | 240 | 298 | 445 | 581 | 720 |
| 耗电功率KW | 0.76(0.76) | 2.2(1.5) | 4/17.2(4) | 6.5/19.7(7.5) | 9/22.2(9.5) | 12/34.4(12) | 12/34.4(12) | 21/43.4(21) |
| 适用燃料 | 轻油或重油 天然气或城市煤气 |
| 运输重量kg | 2000 | 2900 | 4400 | 5000 | 9300 | 12500 | 15000 | 18000 |
| 最大运输尺寸 | 2.85×1.34
×1.6 | 3.35×1.4
×1.85 | 4.25×1.65
×1.90 | 4.53×1.95
×2.42 | 5.60×2.30
×2.96 | 6.14×2.30
×3.27 | 6.01×2.80
×3.37 | 6.86×2.80
×3.37 |
| 排烟温度℃ | 205 | 200 | 195 | 198 | 198 | 195 | 195 | 195 |
