BXD系列矿用隔爆型电度表箱（以下简称电度表箱），主要用于煤矿井下中央变电所、采区变电所、移动变电站输送电量计量及馈电开关负荷侧电能消耗的计量。

电度表箱适用于煤矿井下交流50HZ、电压至1140V以下的供电系统中。

电度表箱正常工作条件：

a、海拔高度不超过2000m；

b、周围环境温度为－5℃～＋40℃；

c、周围空气相对湿度不大于95%（＋25℃）；

d、在有沼气爆炸性气体混合物的矿井中；

e、安装倾斜度（任何方向）不超过20；

f、在无明显摇动和冲击振动的地方；

g、在无破坏绝缘的气体或蒸气的环境中；

h、在无滴水和其它液体侵入的地方；

i、污染等级：3级；

j、安装类别：Ⅱ、Ⅲ类。

二、产品型号及基本参数

2.1产品型号及含义

BXD □ □

                                                额定电压V

额定电流A

                                                       矿用隔爆型电度表箱

2.2基本参数

电度表箱的主要技术参数见表1

表1

三、结构与工作原理

3、1结构概述

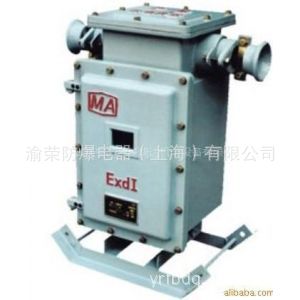

电度表箱由隔爆外壳和装在壳体内的电度表组成。

外壳由主腔与适合于安装固定的托架构成。

主腔与托架之间采用连接扳通过螺栓连接固定。

在主腔的上部设有接线箱，接线箱内装有接线端子，电度表箱的电源输入与输出通过接线箱上的电缆引入装置来实现。

电度表箱的主腔盖上开设有观察窗,用于观察电度表的计量数值。

3、2工作原理

电度表箱的电气原理图见图一附后。

电源分别经电流互感器和电压互感器进入电度表，通过电度表的电流输入到用电设备上，在电表上反映出数值即为电气设备所消耗的电能。

电度表上的数值通过换算才等于实际用电度数。

换算关系为：

实际用电量=电度表数值×电压互感器比值×电流互感器比值

四、安装、使用与维护

4、1安装要求

4、1、1电度表箱在安装之前应检查电度表箱的铭牌参数是否与被测量电路的参数相符。

4、1、2由于电度表为测量仪表，在电度表箱安装时，要求倾斜度不超过2度（任何方向）以保证电度表计量的精度。

4、1、3首先打开电度表箱的前盖和接线箱盖，拆下压盘，将电源输入和输出电缆通过引入装置至到接线箱内的接线端子上（按照接线箱内接线标识）并将输入和输出线分别接至到电度表上经检查无误后，再合上前盖和上盖用螺栓紧固同时戴上电缆密封圈上紧压盘，并将外壳接地线接至到井下接地网络中。

4、2使用与维护

4、2、1电度表箱使用时接线必须正确，电度表运转时转盘按顺时针旋转，若出现逆时针旋转说明某一相接线错误，必须按接线图进行更正。

4、2、2电度表箱在使用过程中，应定期进行检查和维护，正常使用的电度表，每隔2～3年定期检修一次，才能保证计量准确。

4、2、3应定期检查电度表箱的隔爆接合面的安全间隙是否允许值范围内，隔爆面有无磨损和锈蚀现象，若有应及时进行处理，同时检查橡胶密封圈有无破损及老化现象，若有应及时进行更换。

五、其它

5．1随机供应的文件有：

a、装箱单；

b、产品使用说明书；

c、产品合格证；

e、安标证书和防爆合格证书复印件。
