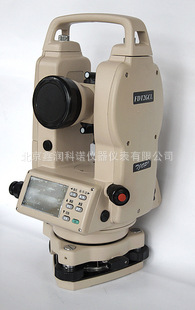

FDTL 系列激光电子经纬仪在FDT系列电子经纬仪的基础上,增加激光(激光部分采用635nm半导体激光发射器)发射系统改制而成。激光通过望远镜发射出来,与望远镜照准轴保持同轴、同焦。因此本产品除具有电子经纬仪的所有功能外,还提供一条可见的激光束,十分利于工程施工。同时望远镜可绕过支架作盘左盘右测量。保持电子经纬仪的测角精度。也可向天顶方向垂直发射激光束,作一台激光垂准仪。若配置弯管读数目镜,则可根据竖盘读数对垂直角进行测量。当望远镜照准轴精细调成水平后,又可作激光水准仪及激光扫平仪用。
| 技术参数 |
|
| 仪器型号 | FDT L -2CS | FDT L -2CL | | 望远镜 | | | 镜筒长度 | 156mm | | 成像 | 正像 | | 物镜口径 | 45mm | | 放大倍率 | 30X | | 分辨率 | 3.5\'\' | | 视场角 | 1°30\' | | 最短视距 | 1.3m | | 视距乘常数 | 100 | | 视距加常数 | 0 | | 测角部 | | | 测量方式 | 绝对码盘 光电增量式 | | 读数方式 | 水平度盘:对径 | | 竖直度盘:单面 | | 最小读数 | 1"/5" | | 精度 | 2" | 5" | | 显示屏 | 双面显示 | | 补偿器 | | | 倾斜传感器 | 有 | 有 | | 补偿范围 | ±3\' | | 通讯口 | | | 通讯标准 | RS232C | 有 | | EDM通讯接口 | 有 | | 数据输出接口 | 有 | | 对点器 | | | 成像 | 正像 | | 放大倍率 | 30X | | 视场角 | 5° | | 调焦范围 | 0.5~ | | 对点器精度 | ±1mm | | 基座 | | | 基座类型 | 可拆卸基座 | | 电源 | | | 电池 | 充电/AA碱性电池4节 | | 工作时间 | 约20小时 | | 水泡 | | | 长水准器精度 | 30"/2mm | | 圆水准器精度 | 8\'/2mm | | 激光发射系统 | | | 激光波长 | 635mm | | 激光器功率 | 10nw | | 有效射程(白天) | 150m | | 光斑大小 | 5mm/10mm | | 光斑中心与视准轴偏差 | 小于等于5" | | 电源 | DC3V | | 工作温度 | -10°C~+45°C | | 其他 | | | 工作温度 | -20°C~+50°C | | 仪器净重 | 4.8kg | 4.6kg |
|
'
