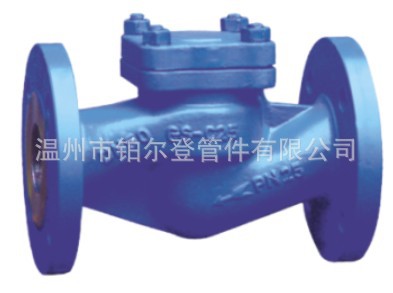

【DIN德标升降式止回阀-产品说明】
■产品特点：维修方便、外形流畅、精致美观、经久耐用 ■应用场合：电站、天然气、氨、冷冻系统、热油系统、热水 ■阀门采用标准：结构长度标准：DIN3202；法兰标准：DIN2543-DIN2546；阀门试验检验标准：DIN3230-75
【DIN德标升降式止回阀-主要性能参数】
公称压力 | 1.6MPa | 2.5MPa | 4.0MPa |
壳体强度 | 2.4MPa | 3.8MPa | 6.0MPa |
密封试验 | 1.8MPa | 2.8MPa | 4.4MPa |
适用温度 | -20～350℃ | ||
适用介质 | 水、蒸汽、油品等 | ||
【DIN德标升降式止回阀-主要零件材料】
零件名称 | 阀体、阀盖 | 启闭件 | 密封面 | 栓件 |
材质 | GS-C25 | 2Cr13 | 2Cr13、STL | 碳钢 |
1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti、STL | 1Cr18Ni9Ti | |
CF3、CF8 CF3、CF8 | SS316 | 304L、304、316L、316、STL | 1Cr18Ni9Ti |
【DIN德标升降式止回阀-主要外形尺寸】
DN | L | H | Kv | 重量Kg | ||
PN16 | PN25 | PN40 | ||||
15 | 130 | 70 | 5.7 | 2.4 | 3.5 | 3.8 |
20 | 150 | 70 | 7.8 | 3.0 | 4.4 | 4.9 |
25 | 160 | 80 | 11.8 | 3.8 | 5.0 | 5.9 |
32 | 180 | 80 | 17.9 | 5.7 | 6.0 | 7.1 |
40 | 200 | 85 | 27.5 | 7.4 | 8.0 | 10.4 |
50 | 230 | 95 | 48.0 | 10.3 | 11.0 | 12.3 |
65 | 290 | 110 | 77.6 | 15.2 | 16.0 | 22.7 |
80 | 310 | 130 | 109.0 | 20.4 | 21.0 | 28.5 |
100 | 350 | 155 | 168.0 | 31.0 | 32.0 | 40.0 |
125 | 400 | 165 | 251.0 | 49.0 | 51.0 | 64.0 |
150 | 480 | 215 | 389.0 | 69.0 | 70.0 | 90.0 |
200 | 600 | 285 | 664.0 | 132.0 | 136.0 | 170.0 |
250 | 730 | 325 | 1017.0 | 198.0 | 218.0 | 240.0 |
300 | 850 | 365 | 1446.0 | 278.0 | 330.0 | 370.0 |
产品简介：
德标法兰止回阀结构长度标准采用DIN3202，法兰标准采用DIN2543-DIN2546设计制造，结构合理，性能优良，造型美观。德标法兰止回阀结构一般与截止阀相似，其阀瓣沿着通道中以线作升降运动，动作可靠，但流体阻力较大，适用于轻小口径的场合。
工作原理：
当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流。
产品特点：
1、动作灵敏、密封性能好。
2、整体结构、简单紧凑、造型美观。
3、使用寿命长、可靠性高。
4、其结构与截止阀相似，阀体和阀瓣与截止阀相同，密封更牢靠。
设计标准：
☆设计和制造标准按照: DIN3356；
☆结构长度按照: DIN3202；
☆法兰端尺寸按照：DIN2543-2545或可选
☆对焊端尺寸按照：DIN3239
☆检验和测试按照: DIN3230
