上海鉴龙电子工程有限公司（供方）向（需方）提供Manix 芯片引脚成型系统，经双方共同协商，达成技术协议如下：

一、设备名称:

四、需方必需提供的芯片参数（特别是引脚厚度F和成型半径R角）

   见附页

五、设备技术性能指标（包括主要参数、环境条件）

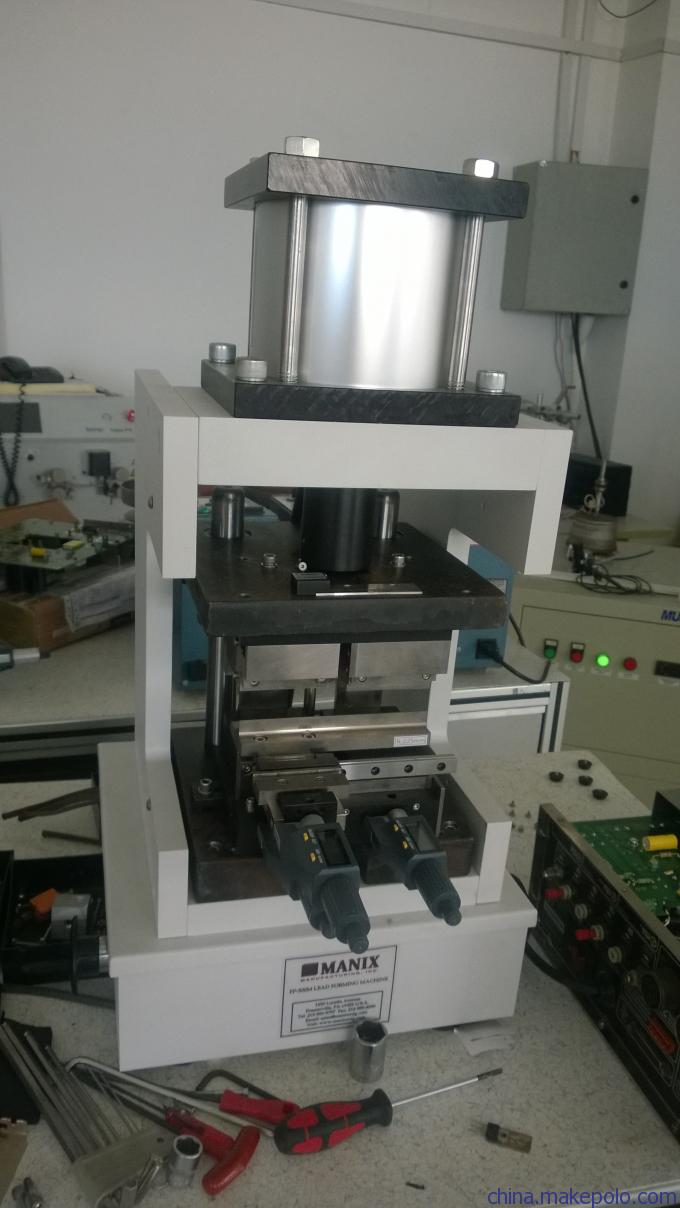

1．FP-500M 气动压模机采用5英寸缸体、3英寸活塞和两个安全的按动开关设计。用于安装模具的紧固装置，适用于所有SOIC和QFP成形模具。

2．单边切割成形一次完成，操作时先将芯片放入芯片夹持槽内，将芯片的引脚排列整齐放入成形切割模具中，使用千分尺调节芯片成形的翼展“B”和站高“D”，按压气动开关，芯片即可成形成用户所需的形状。将芯片夹持槽沿着滑轨推移至成形模具的右侧，使用千分尺调节芯片引脚切割长度，按压气动开关，这样就完成了芯片的一边的成形和切割，取出芯片并旋转芯片重复以上步骤，即可完成芯片另一边的成形和切割。

3. 最新独特设计的FP-1MAS-2S扁平封装芯片引脚成形机，可根据回流焊接的需要对芯片的引脚进行切割和成形。成形/切割模具的芯片翼展（边缘至第一个弯角尺寸），站高（第一个弯角至第二个弯角尺寸）和焊接面长度均可调节。模具可装配在FP-500M气动冲压机上，FP-500M 大型气动冲压机，采用3英寸大口径气缸，并带有左手/右手均可操作的互锁开关，用以确保操作者安全。

4.与其他模具不同，FP-1MAS-2S可完全确保芯片在成形和切割过程中的安全。当芯片夹持模在滑轨上滑动时，夹具始终夹紧芯片，以防止芯片歪斜或损坏，直到切割完成后才松开。

5.FP-1MAS-2S模具包括精密的上下层模具结构，还包括三个数显千分尺，可拆卸式芯片夹持槽，一个穿梭往复机构和芯片引脚导引装置。位于顶部的芯片引脚夹具，绝对保证芯片的完好无损，同时也可保证在成形和切割过程中芯片引脚不会折断或开裂。所有芯片是由Manix有丰富经验的工程师和技术人员精心打造的，制造模具的钢材是Rockwell 60-62高强度钢，以确保长期的使用寿命。并对每个模具做镀铬、强化和防锈处理。

6.操作简便的数字千分尺

*数字千分尺可调节芯片的翼展“B”，站高“D”和焊接面长度“C”均可调节，焊接面长度可以英寸或毫米为单位

*快速修改重置零位尺寸

*可根据芯片参数直接设置各项尺寸

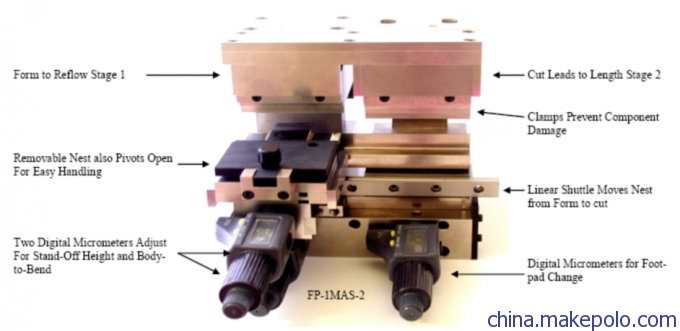

7.穿梭往复双工位成形切割模具

*模具左侧边缘用于成形

*模具的右侧边缘用于切割至适当的尺寸

*同轴滑动位置可调式芯片夹持槽

*位置可调式可拆卸芯片夹持槽

8.主要参数：

FP-500M 主机:

类型：气动

速度：Up to 1000 parts per hour

外形尺寸：25”H×16”W×9”D

重量：90磅

气源：80 PSI

芯片成型参数:

Dim.      Min.         Max.        Min.        Max.

A:        0.200”     2.375”      5.10mm     60.30mm

B:        0.025”     0.375”      0.65mm     9.50mm

C:        0.040”     0.355”      1.00mm     9.00mm

D:        0.000”     0.200”      0.00mm     5.09mm

E:        0.095”     0.345”      2.40mm     8.70mm

F:            specify                   specify

R:            specify                   specify

六、技术服务及培训

一）安装调试:

在设备交货前1周，供方应通知需方有关设备安装的环境与安装条件，需方作好设备安装前的准备工作。货到需方一周内，供方免费到需方现场进行安装调试。

二）技术服务及技术培训（包括技术支持）:

1．供方向需方提供该设备的中英文技术资料一套，

2．在需方现场安装调试时，供方对需方人员免费进行设备工作原理、操作、维护的技术培训，保证达到需方人员能够独立操作、维护设备。

3．提供的技术资料应完整、合理、有效，需方能据此技术资料对设备、配件及附件进行操作、维护和保养。

三）质量保证及售后服务:

1．供方保证：

1）供方向需方提供的是2008年出厂的全新产品，保证外观完好，无破损，未经使用过。

2）投入运行后能完全符合协议规定的要求，并保证在规定条件下运行良好。

2．保修期12个月，终身维修（自双方签署入厂验收报告之日起计：）

1）保修期内，如发现设备不符合本协议的规定的要求或发生制造质量问题，需方应立即通知供方，供方应在24小时内答复，36小时到达用户现场。尽快采取措施对该设备进行修理或更换，因此发生的费用由供方负担。

2）保修期后，供方应保证长期以优惠价向需方提供各种备件及消耗材料，商务相应期36小时.

七、设备验收:

验收应在供需双方授权代表在场的情况下，按本技术协议配置及性能指标逐项进行验收：

1． 设备出厂前，厂家根据技术协议中需方提供的芯片引脚尺寸提供已成型的CQFP132样品供需方确认认可。

2．设备到需方后外观验收：设备需全新、完好、无破损。

3．系统配置验收：根据本技术协议设备的标准配置，逐项清点，确保配置齐全；同时检查随机文件，应齐全。

4．功能验收：设备开机试运行，根据设备技术性能指标，确认各项功能正常运行。

5. 另提供未成型假芯片CQ172,CQ196,CQ132各5片,设备到达后由需方确定现场成型片数,并由供方负责现场成型能符合技术协议,需方即可认可设备验收通过.

 6．验收合格后，双方签署入厂验收报告。
