产品简介Brief Introduction

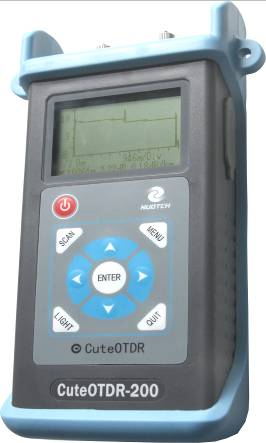

简版OTDR CuteOTDR-200是一款专门为基层工程人员进行光纤线路的日常维护、寻障、抢修而设计的独特产品。该产品是用OTDR技术研制而成，可以实现OTDR的功能。手持式设计，轻巧便携，操作简捷，无需复杂培训；可选择1310nm或1550nm波长，图形显示被测光纤线路的特性，不仅可以显示光纤故障断点，同时测量事件、故障类型、故障程度和衰减事件的衰减值。测试数据可通过USB端口输出，便于后期分析处理、存档及打印。可互换光接头设计满足了多种连接器类型的应用需求。
性能特点Features
l 测量事件、故障类型、故障程度和衰减事件的衰减值
l事件盲区低于5 m
l轻巧便携、操作简单
l可存储100条曲线
l电池低电显示功能
l自动断电保护功能
l通过USB端口进行数据传输
l650nm可视光输出
l抗震防摔护套，适合野外和现场测量
l轻巧便携，操作简捷，无需复杂学习过程
应用范围Applications
l电信工程施工与维护
lCATV工程施工与维护
l综合布线系统
l光器件生产与研究
l其它光纤工程
性能指标Specifications
技术性能Performance |
波长Wavelength | 1310+/-20nm 1550+/-20nm |
动态范围Range | 22db |
光纤类型Sensing Fiber | 单模光纤Single mode fibers |
传感器类型Photo detector | InGaAs |
脉冲宽度Pulse Duration | 自动设置 |
最大测量距离Max. Measurement Distance | 60km |
事件盲区Dead Zone | 5m（反射事件） <10m（非反射事件） |
损耗精度Loss Measurement Accuracy | 0.1dB/dB |
最小可测损耗Min. Measurable Loss | 0.1dB |
可见光故障定位输出Visual Light Output | 650nm CW/270Hz/1kHz/2kHz |
距离准确度(反射事件) Distance Accuracy | +/-2(米)+3×10-3×距离 +/-2(m)+3×10-3×Distance |
电源供应Power Supply | 三个碱性5号1.5V电池1.5V Battery × 3 |
存储空间Data storage | 100组数据 |
一般规格Features |
尺寸Dimensions(L×W×H) | 210×120×54mm |
重量Weight | 500g |
操作温度Operating Temperature | 0℃~+50℃ |
存储温度Storage Temperature | -20℃~+60℃ |
操作湿度Operating Humidity | 0~90% R.H. non-condensing |
光纤接头Fiber Connector | FC/PC |
