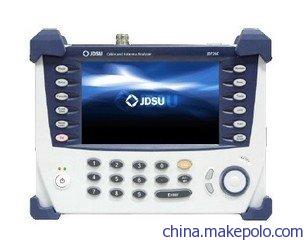

D724C天馈线测试仪”详细介绍

特点
？？
？？内置全球主流的射频频率标准
？？7 英寸TFT高反射彩色触摸显示屏，在强日光下依然清晰
？？超强的抗射频干扰能力
？？最多2001个数据点
？？支持外接USB存贮
？？可保存500个用户定义的测试配置
？？可与PC后台软件连接，作进一步的数据分析和报告生成
？？保存多达4800条测试曲线
？？保存多达1400幅测试截屏
？？高容量锂离子电池（续航大于4 小时）


技术指标
基本指标
最大输入功率 +40dBm
频率准确度 < ±50ppm
频率分辨率 100KHz
端口阻抗 50 Ω
端口类型 N头（母）
踪迹存贮 最大4800条
屏幕存贮 最大 1400幅
配置存贮 最大500 个
键盘背光 支持
数据点 126，251，501，1001，2001
测量速度 0.65ms/点
抗干扰性 在频率点：0 dBm
在信道 ：+17 dBm

驻波比（VSWR）
频率范围 100MHz～4GHz
驻波比范围 1～65
回损 0～60 dB
分辨率 0.01或0.01dB
故障点距离（DTF，Distance to Fault）
频率范围 100MHz～4GHz
最大距离 1500米
驻波比 1～65
回损范围 0～60dB
水平范围 0 (# of data points-1)×(resolution-1)/2
水平分辨率 (1.5×10B) (Vp) (Delta) (ZF)
Vp: 馈线的相对传播速率
Delta[Hz] = 截止频率 – 起始频率
ZF(Zoom Factor)=设置距离/最大距离
电缆损耗（单端口）
频率范围 100MHz～4GHz
动态范围 0～30dB
分辨率 0.01dB

功率计（须外接功率探头）
显示范围 -80 dBm～+80 dBm
偏置范围 0～60dB
