潜油泵电缆连接用铠皮

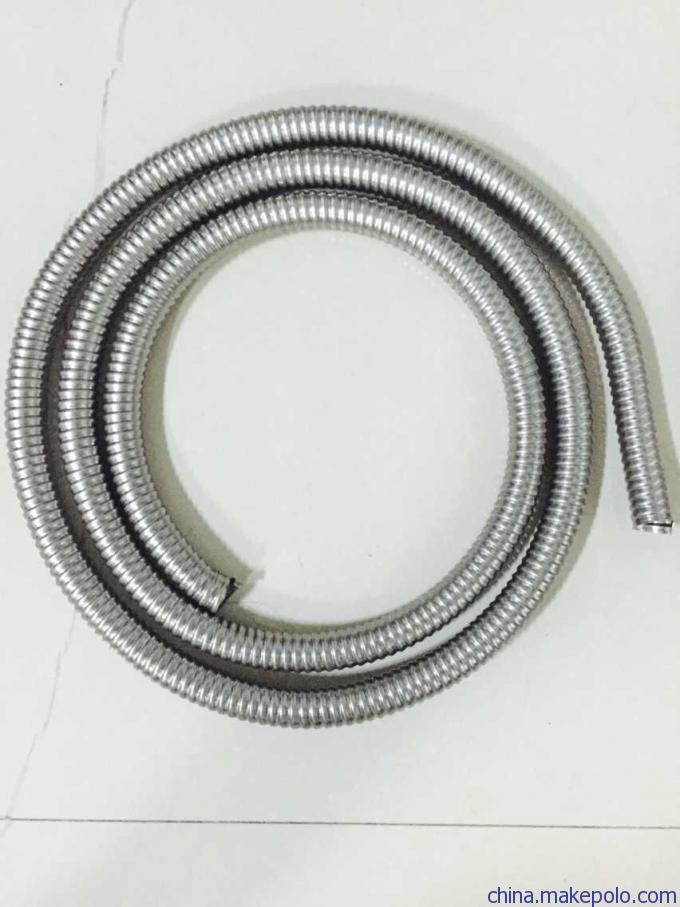

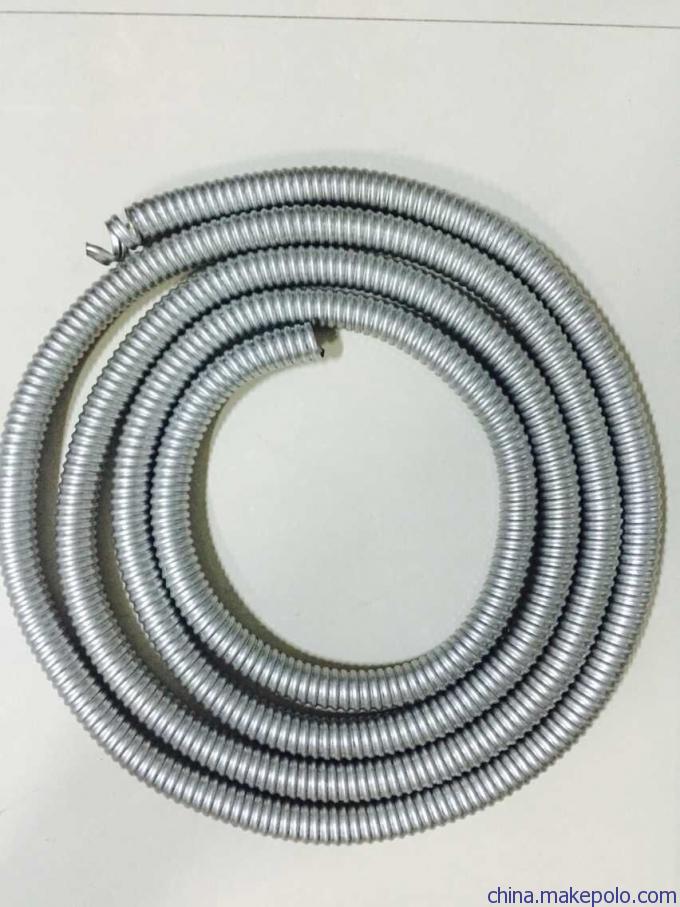

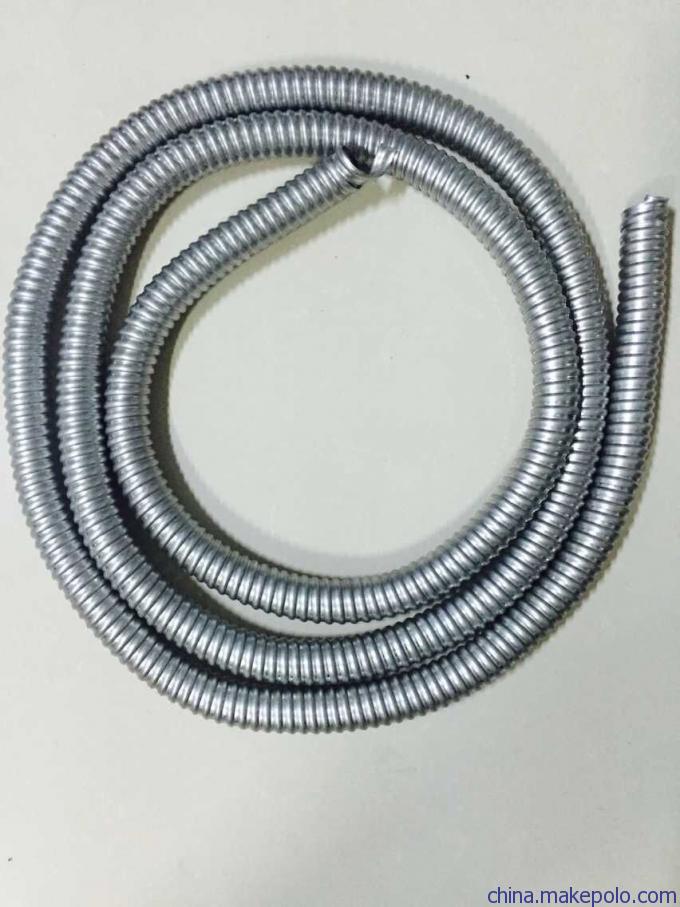

潜油泵电缆大小扁连接的一种电缆接头铠皮，属于电缆配件。管体是由若干个管节连锁组成，各个管节的外扣顺次搭盖在前一管节的内扣上彼此相连。其具有卷制容易、强度好、柔软弯曲灵活、成本低、节省外汇等优点，综合性能优于进口产品。是油田潜油泵电缆的理想接头铠皮。可根据客户要求加工镀锌、不锈钢、蒙乃尔等不同材质的铠皮。
动力电缆
动力电缆是电机与地面控制系统相联系传送电力纽带和PSI/PHD信号的通道，是一种耐油、耐盐水、耐其它化学物质腐蚀的油井专用电缆，工作于油套管之间。分为小扁电缆（又叫电机引线，俗称小扁）、大扁电缆（俗称大扁）和圆电缆，图3—45是其结构示意图。按温度等级可以分为90℃、120℃、150℃等3个等级，部分厂家还可生产更高等级的潜油电缆。

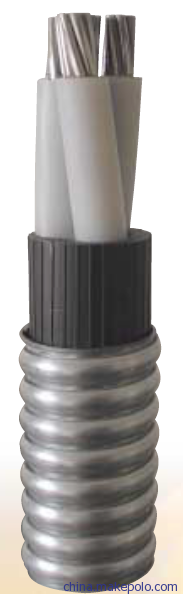

电缆一般由导体、绝缘层、护套层和钢带铠装组成。导体芯线一般是三芯实芯或三芯七股绞线，作用是传递电能。
绝缘层为芯线外挤包的塑料或橡胶，具有很高的介电性能和可靠的密封性，其作用是保持电缆的电气性能长期稳定。绝缘材料一般有乙丙橡胶和聚丙橡烯等。
护套层是在三根芯线成缆后的绝缘层外挤包的橡胶或铅护套，以防止绝缘受潮、机械损伤和原油、盐水、H2S、CO2等化学物质的浸胀、腐蚀，有一定的机械强度和良好的气密性。低于90℃的井，护套层材料一般为了睛橡胶，高于120℃和高含气井一般采用铅护套。
钢带销装处于电缆的最外面，为瓦楞结构，对护套层起束缚作用和防止下井过程的机械损伤。一般井采用镀锌钢带，腐蚀性大的井采用Monel合金材料。
衡量潜油电缆的性能指标有5个，即绝缘电阻、直流电阻、电容、电感和直流耐压，部分厂家也有交流耐压。绝缘电阻用于衡量绝缘性能，越高越好，一般大于1000M／km，采用摇表测量。直流电阻是衡量电缆压降损失的指标和电缆尺寸选择依据，可以用万用表直接测量，也可以计算，只有几个欧姆，一般4
以下。直流耐压是通过室内水池实验进行测定和出厂检验的。电容和电感随材料、结构和长度变化，测试仪表精度较高，一般不作出厂检验。

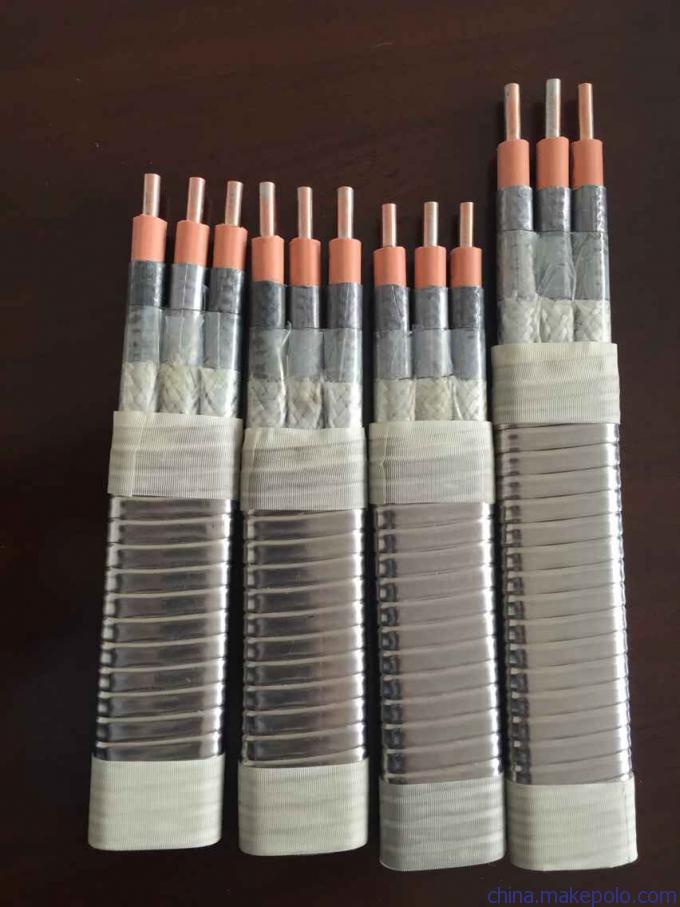

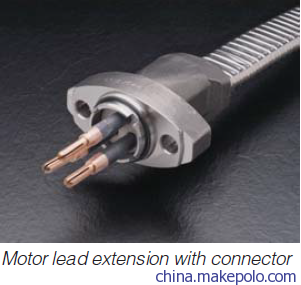

小扁是专为方便电机更易在下井过程中通过设计的，尺寸较小，一般电潜泵生产厂家随机组配套。常用电缆
