一．产品简介

液压自动上料喷射机是我公司以提高工作效率，降低工人劳动强度，提高材料利用率，立足于工程实践而研发的具有独立知识产权的新产品。液压自动上料喷射机是目前国内较为先进的喷浆机组设备，它解决了传统喷浆作业中人工手动上料的弊端。使上料、喷浆两个动作通过机械实现统一，彻底消除经住喷浆工序中人工混料、上料产生灰尘对工人的身体危害；回弹率低、喷浆面质量好，可大大提高掘进进尺，提高工作效率。

二．产品特点：

（1）本产品采用自带动力轮式行走，转向灵活，在同行业中率先采用载重汽车底盘，相关零部件采用名优产品，质量稳定，坚固耐用，电气控制操作面板集中设计，简单易学，操作方便。

（2）先进的液压系统。在同行业中首次采用全液压系统。其结构由电机、高压油泵、电液换向阀（电磁换向阀）、溢流阀、二个主液压缸、四个液压支腿组成。工作前，将机器电源接好，启动油泵电机，只需按下按钮，即可将喷浆机组调整水平，并使轮胎离开地面2－5cm。

（3）具有独立的速凝剂添加系统。将速凝剂加入速凝剂料斗后，可根据实际用量随意调节。

（4）料斗自动下料过程是料斗出料口直接对准喷浆机下料口下料，拌合不经过人工上扬过程，避免了拌合料浪费以及粉尘污染。与以往的人工上料相比，改善了操作者劳动条件、降低劳动强度、节约劳务成本。

（5）作业效率高。本产品配备有大容量料斗，与搅拌车结合全面实现机械上料，同时采用强劲而稳定的液压系统来控制机械下料，在下料速度及下料连续性上同人工上料常受人体机能的影响相比较有质的提高，从而降低喷浆机空转率，提高喷浆效率，降低能耗。



三．产品主要技术参数



四、结构及工作原理

WPZ-7×2液压自动上料喷浆车的结构和工作原理如图1所示。

工作前，将机器电源接好，只需按下按钮，启动油泵电机，先将喷浆车调整水平，并使轮胎离开地面2－5cm。再把车架用砖块（枕木）支牢，以免由翻斗车、或装载机朝喷浆车上料箱里装料时碰撞，把四个支脚油缸撞弯寻坏。

搅拌站将水泥、沙石料斗按一定配比混合好的沙石混合料。由翻斗车、装载机将混合好料装入喷浆车上料箱里。

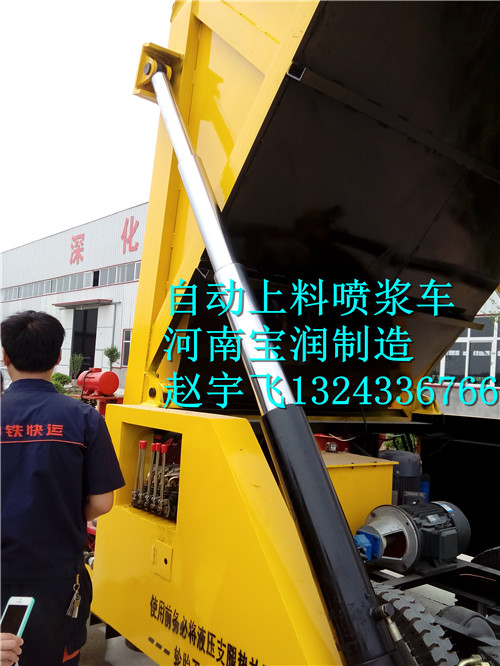

通过两个主油缸升降调节将混合好的料倒入喷浆机上料斗里，在倒入过程中再把上边的速凝剂斗下料口调节好，开动送料电机，从而实现按一定配比将速凝剂与混凝土在喷浆机经过振动筛网供入上料斗里二次搅拌。

①由拨料器 ②拨动注入转子的直通料腔 ⑥中随转于 ⑤旋流器到出料口处，在这里从气室（13）通入压缩空气，把物料吹入出料弯头 ⑨在此，由旋流器 ⑩引入另一股压风，呈多头螺旋状态把物料吹散、加速，并使其旋转、浮游，进入输料管，到达喷头再添加少量补充水份（潮喷时）或液体速凝剂（湿喷时）喷射出去。

本产品采用自带动力轮式行走，转向灵活，在同行业中率先采用载重汽车底盘，相关零部件采用名优产品，质量稳定，坚固耐用，电气控制操作面板集中设计，简单易学，操作方便。
