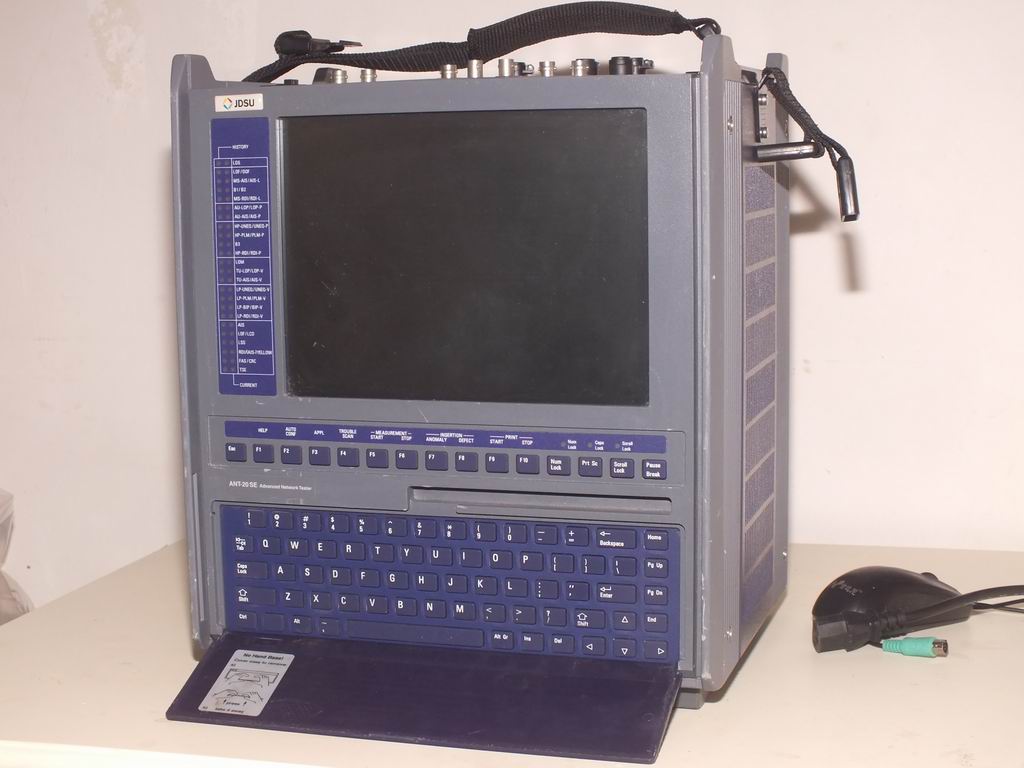

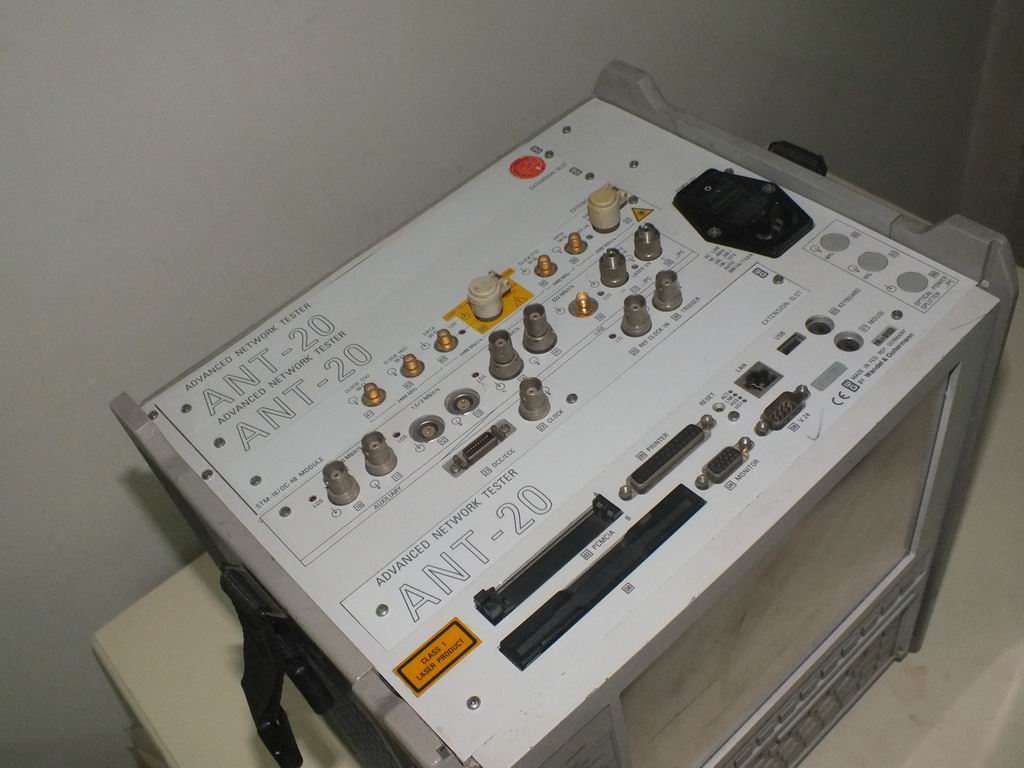

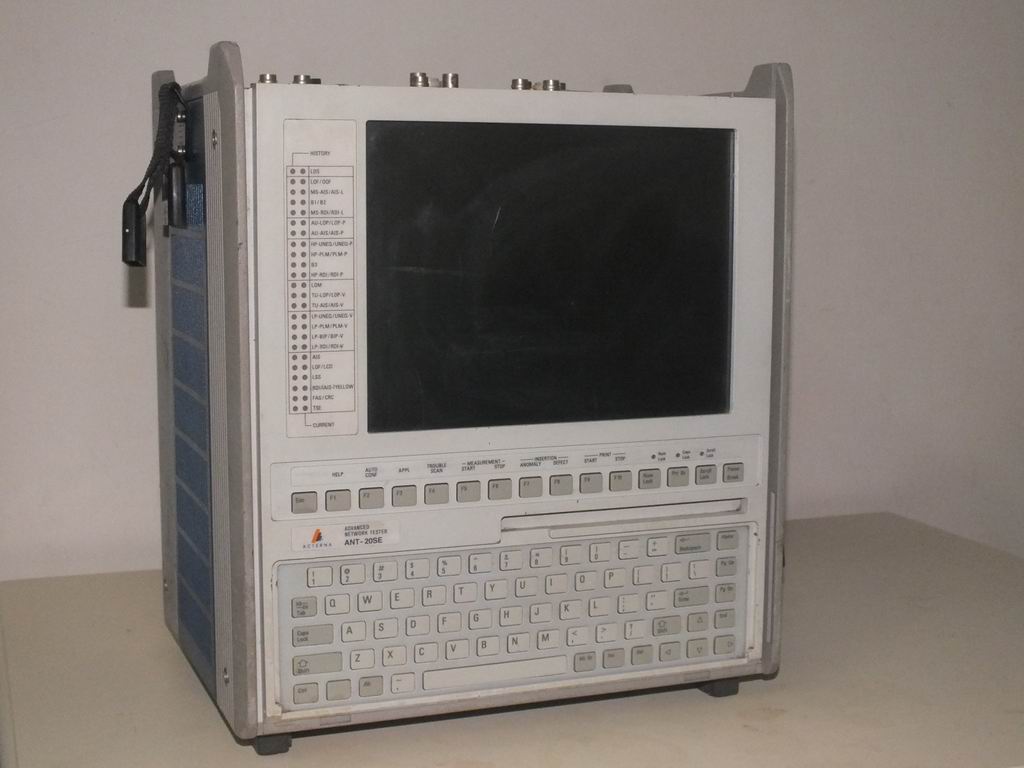

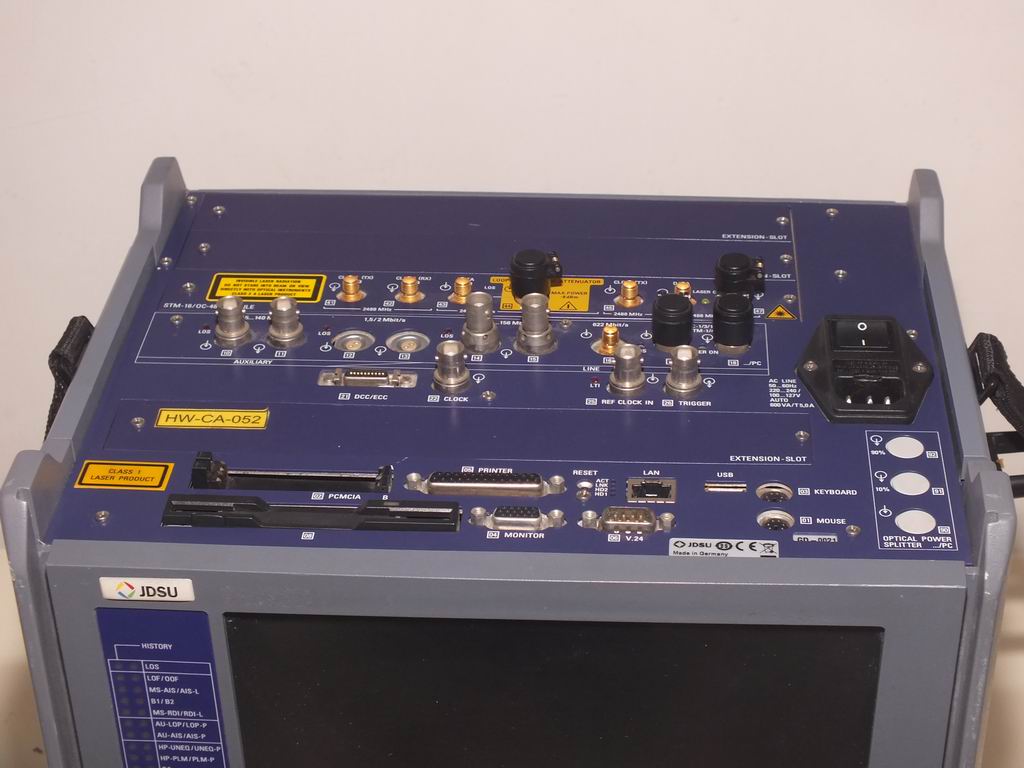

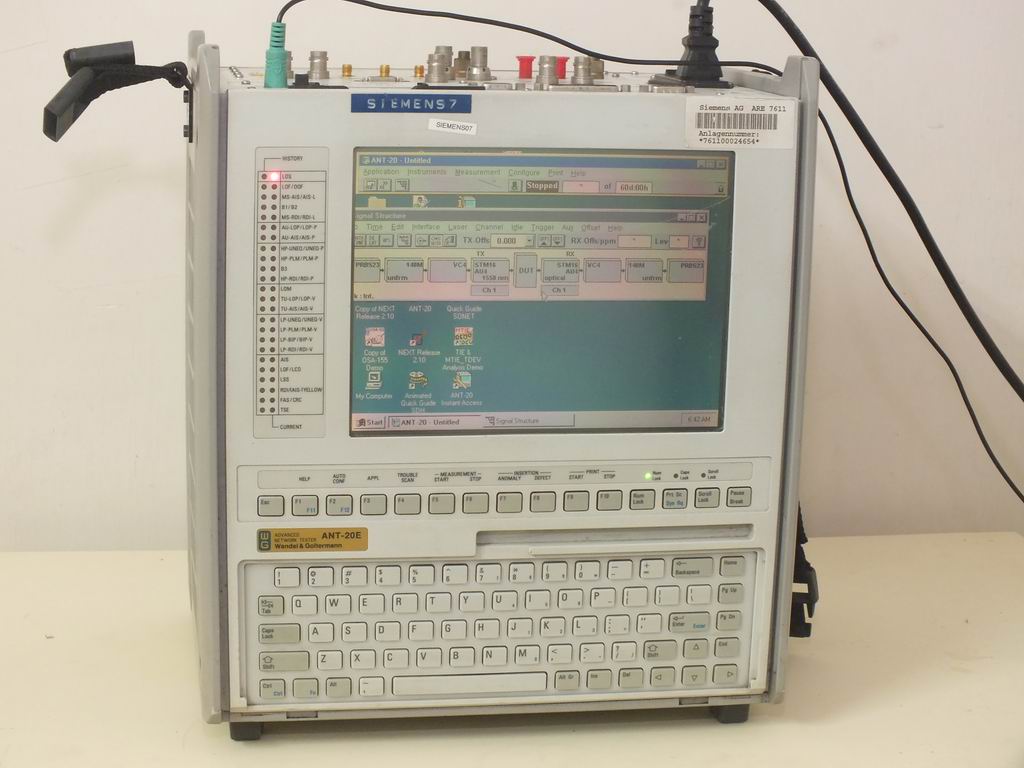

本机共有６台，最高频率均是2.5GHz，其中3台ANT-20SE为2.5Ｇ包含抖动漂移测试模块，所有测试模块全部安装。３台ANT-20E。成色和配置有差异（请参考下述三台照片），ANT-20E单价８０００元；ANT-20SE单价１５０００元，详情请咨询店家，谢谢。

 ________________________________________________________________________________

1
ACTERNA公司SDH 高级网络分析仪
ANT-20SE

ANT-20SE  产品是Acterna公司生产的便携式SDH网络综合分析仪。该仪表采用了先进的模块化和独特的“虚仪表”设计思想，使测试更加灵活方便。采用Windows操作平台和大彩色触摸屏及操作笔，支持中文界面和中文在线帮助。使操作使用方便易学，非常适合工程技术人员和维护人员使用。在技术指标上，ANT－20SE在全部的功能要求上满足了ITU－T的最新建议，并且在抖动和漂移的测试能力上还部分超越了ITU－T O.172建议的要求。其中一些强大的功能是目前的SDH传输测试仪表上所独有的。
SDH版本的ANT-20SE主要特点：
（1） 支持SDH和PDH所有接口速率的在线和离线测试，其中
SDH：STM－1（电口）；STM－1（光口）；STM－4（光口）；STM－16（光口），在光口提供可选波长1310nm和/或1550nm。
PDH: 2Mbit/s, 8Mbit/s, 34Mbit/s, 140Mbit/s。支持PDH中的复用/解复用功能，64K/140M逐级，跳级均可。
（2）在抖动的测试方面,可进行从PDH的2Mbit/s,8Mbit/s, 34Mbit/s和140Mbit/s，一直到SDH的155Mbit/s,622Mbit/s和2.5Gbit/s的完整的抖动测试和产生。可进行映射抖动和结合抖动测试，且可同时施加AU和ＴＵ指针调整。抖动测试满足并超过ITU-T O.172建议。在抖动传递函数测试中采用最新的G.783模板。具有最完整的测试模板，且测试模板可编程。具有抖动随时间变化曲线图，可长期监测抖动的变化。使测试结果更准确，设备维护和排障更方便。
（3）在漂移测试方面，采样速率最高到300次/秒。并且在不需另外的PC机情况下可完成MTIE/TDEV的分析。
（4）在抖动和漂移测试方面，不仅提供ITU－T的标准滤波器，并且提供了比ITU－T标准更多的滤波器。
（5）性能测试采用最新ITU-T G.828和829
（6）提供APS倒换时间的测试和时延测试。其中APS不仅可在SDH端口进行，而且可在任何PDH口速率进行测试，测试更方便并减少对设备影响。
（7）提供通过模式，可对支路信号进行分解和插入，并且在“通过模式”下对信号进行加抖和加误码的功能。
（8） 对群路信号施加频偏（频偏施加步长0.001ppm）和测试接收信号的频偏 （9）可长时间在线监测，监测时间可达99天之久。并且测试结果可打印输 出，打印报告风格可有用户自定义。
（10）可多个测试项目的并行测试，使设备和网络的维护和排障更快速、准确和方便。如可同时监测线路性能指标（如ITU-T G.821、826、828、829、M2100和M2101）、异常/缺陷、抖动、指针变化和开销等。
（11）提供断电保护功能。断电前的测试结果自动保存，来电后可自动继续开始并完成测试，使测试的结果不丢失。
（12）提供丰富的自动测试序列，可用于集成和验收测试。
2
（13）测试时钟可由仪表内部产生，也可由外部同步时钟输入。内部时钟稳定度为±2PPM。
（14）支持ATM业务的测试.提供STM－1/4/16映射，STM－4c/STM－16c映射,E4映射，E3映射,DS3映射和E1映射；具有两种ATM测试模块：ATM模块和BAG模块，适用于PVC和SVC的测试。
（15）提供远程控制和远程操作功能，可通过V.24或GPIB,LAN(TCP/IP)进行远程控制和操作。
（16）在电口上提供75Ω或50Ω的端口，支路口提供75Ω和120Ω两种阻抗 端口，光口上提供通用的分光器。
（17）提供标准的测试应用库，使测试建立更方便。 （18）提供开销字节捕捉功能，可对开销字节进行捕捉。
（19）是目前唯一能提供TCM（串联连接监测）事件发生的仪表。 （20）提供自动配置、自动和故障扫描和自动查找功能。 （21）提供了触发功能。
（22）可同时或分别提供SDH版本和SONET版本。SDH版本支持的映射方式包括C12，C3，C4以及ATM和Bulk填充。
ANT－20SE可实现的测试项目 1、差错测试
包括误码产生和测试及各种SDH、PDH和ATM异常和缺陷的产生和测试。 2、性能测试
包括满足最新ITU-T G.821、,826、828、829、M2100和M2101各建议的性能测试。
3、抖动和漂移测试 （1） 抖动产生 （2） 输出抖动测试
具有抖动随时间变化曲线图 （3） 抖动和漂移容限测试
包括正常和快速抖动和漂移容限测试。 （4） 抖动和漂移传递函数测试 支持最新G.783模板 （5） 映射抖动测试
可AU和TU指针同时施加。 （6） 结合抖动测试
各根据测试需要编辑各种指针序列 （7） 漂移测试
支持MTIE/TDEV在ANT-20SE上产生和分析 4、指针产生和测试
提供指针随时间变化的历史曲线 5、开销产生和测试
可进行开销字节编辑和捕捉，支持TCM（串联连接监视）功能。 6、PDH性能分析和测试
支持所有PDH速率的频偏施加 7、APS测试
支持APS倒换协议和倒换时间测试 8、时延测试 9、频偏测试 10、光功率测试

 二手仪器 ACTERNA ANT-20SE 传输分析仪

ANT-20SE  产品是Acterna公司生产的便携式SDH网络综合分析仪。该仪表采用了先进的模块化和独特的“虚仪表”设计思想，使测试更加灵活方便。采用Windows操作平台和大彩色触摸屏及操作笔，支持中文界面和中文在线帮助。使操作使用方便易学，非常适合工程技术人员和维护人员使用。在技术指标上，ANT－20SE在全部的功能要求上满足了ITU－T的最新建议，并且在抖动和漂移的测试能力上还部分超越了ITU－T O.172建议的要求。其中一些强大的功能是目前的SDH传输测试仪表上所独有的。

SDH版本的ANT-20SE主要特点：

（1） 支持SDH和PDH所有接口速率的在线和离线测试，其中

SDH：STM－1（电口）；STM－1（光口）；STM－4（光口）；STM－16（光口），在光口提供可选波长1310nm和/或1550nm。

PDH: 2Mbit/s, 8Mbit/s, 34Mbit/s, 140Mbit/s。支持PDH?械母从?/解复用功能，64K/140M逐级，跳级均可。

（（5）性能测试采用最新ITU-T G.828和829

（6）提供APS倒换时间的测试和时延测试。其中APS不仅可在SDH端口进行，而且可在任何PDH口速率进行测试，测试更方便并减少对设备影响。

（7）提供通过模式，可对支路信号进行分解和插入，并且在“通过模式”下对信号进行加抖和加误码的功能。

（8）    对群路信号施加频偏（频偏施加步长0.001ppm）和测试接收信号的频偏

（9）可长时间在线监测，监测时间可达99天之久。并且测试结果可打印输 出，打印报告风格可有用户自定义。

（10）可多个测试项目的并行测试，使设备和网络的维护和排障更快速、准确和方便。如可同时监测线路性能指标（如ITU-T G.821、826、828、829、M2100和M2101）、异常/缺陷、抖动、指针变化和开销等。

（11）提供断电保护功能。断电前的测试结果自动保存，来电后可自动继续开始并完成测试，使测试的结果不丢失。

（12）提供丰富的自动测试序列，可用于集成和验收测试。

（13）测试时钟可由仪表内部产生，也可由外部同步时钟输入。内部时钟稳定度为±2PPM。

（14）支持ATM业务的测试.提供STM－1/4/16映射，STM－4c/STM－16c映射,E4映射，E3映射,DS3映射和E1映射；具有两种ATM测试模块：ATM模块和BAG模块，适用于PVC和SVC的测试。

（15）提供远程控制和远程操作功能，通过V.24或GPIB,LAN(TCP/IP)进行远程控制和操作。

（16）在电口上提供75Ω或50Ω的端口，支路口提供75Ω和120Ω两种阻抗 端口，光口上提供通用的分光器。

（17）提供标准的测试应用库，使测试建立更方便。

（18）提供开销字节捕捉功能，可对开销字节进行捕捉。

（19）是目前唯一能提供TCM（串联连接监测）事件发生的仪表。

（20）提供自动配置、自动和故障扫描和自动查找功能。

（21）提供了触发功能。

（22）可同时或分别提供SDH版本和SONET版本。SDH版本支持的映射方式包括C12，C3，C4以及ATM和Bulk填充。

主要功能

PDH、SDH/SONET 光传输系统开通、验收和维护测试
1.5M-OC-48/STM-16 PDH、SDH/SONET 误码测试及信号分析
ATM开通测试
特性

波长： 1310nm，1550nm
误码，告警产生，分析
开销，指针产生，?治?
时延测试
光功率，频偏测试，频偏设定最小步长达0.001ppm
E1到STM－64c的多速率传输测试
模块化平台可提供PDH、SDH、SONET及ATM功能位。
内置Pentium PC 机及Windows98用户界面可以方便对测试结果进行处理
带有许多自动测试功能
大彩色触摸屏及图形化的测试结果显示
可升级到STM－64c
在所有的速率上满足O.712的最新建议，具备抖动产生和测量功能，除峰-峰值和有效值外，还能够长期监测抖动的变化情况，提供抖动对应时间的变化曲线
漂移指标完全符合I-TUT O.172建议。TDEV/MTIE分析可直接在ANT-20SE上进行，而不需要外部计算机
误码性能分析增加了I-TUT的最新建议：G828，G829
多项测试结构同时显示，尤其是开销字节SOH/POH，抖动，误码能同时测试并显示
支持AU指针和TU指针同时发生和测试
提供通过模式，在该模式下SDH/PDH实现误码和抖动的插入，并且能修改和监测SDH开销字节的内容。
告警分辨率能达到100ms.
配备硬盘，可大量存储测试结果和测试条件
中文，英文显示界面可供选择。并提供在线帮助。

ANT－20SE 可实现的测试项目
1、差错测试
包括误码产生和测试及各种SDH、PDH和ATM异常和缺陷的产生和测试。
2、性能测试
包括满足最新ITU-T G.821、,826、828、829、M2100和M2101各建议的性能测
试。
