型   号

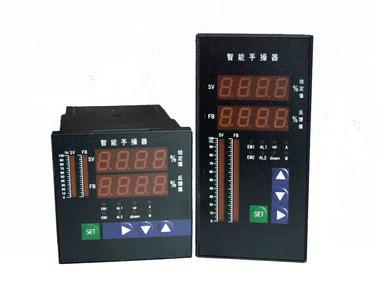

D/S 835、D735、D935、D/S435、TD/TS835系列

热 电 偶：K、E、S、B、J、T；冷端温度自动补偿范围0～50℃，补偿准确度±1℃。
热 电 阻：Pt100、Pt100.1、Cu50；引线电阻补偿范围≤15Ω。
远传电阻：30～350Ω（远传压力表）
直流电压：0～5V、1～5V；
直流电流：0～10mA、4～20mA。
输入阻抗：电流信号Ri≥250Ω,电压信号Ri≥250KΩ。

模拟量输出：DC 0～10mA输出（负载电阻≤750Ω）    DC 4～20mA输出（负载电阻≤500Ω）
            DC 0～5V输出（负载电阻≥250KΩ）     DC 1～5V输出（负载电阻≥250KΩ）
开关量输出：继电器控制输出--继电器ON/OFF带回差。AC220V/1A，DC24V/3A （阻性负载）
            可控硅控制输出─SCR（可控硅过零触发脉冲）输出，光电隔离，400V/0.5A
            固态继电器控制输出─SSR（固态继电器控制信号）输出，光电隔离，6～24V/30mA
            双向可控硅无触点开关输出─SOT输出，光电隔离，400V/7A
通讯输出：接口方式--标准串行双向通讯接口：光电隔离，RS-485，RS-232等
          波特率─1200～9600bps 内部自由设定
          通讯协议─采有标准MODBUS RTU通讯协议
馈电输出：DC24±1V，负载电流≤30mA

测量精度：±0.5%FS或0.2%FS
分 辨 率：±1字
测量范围：-1999～9999字
显示方式：-1999～9999字测量值显示          -1999～9999字设定值显示
          -1999～9999字控制目标值显示      0～100%输出量显示
          双LED+双光柱显示                 发光二极管工作状态显示
温度补偿：0～50℃数字式温度自动补偿
参数设定：·面板轻触式按键数字设定
          ·参数设定值断电后永久保存      ·参数设定值密码锁定
保护方式：·输入回路断线报警（热电偶或电阻输入时），继电器输出状态LED指示
          ·输入超/欠量程报警
          ·电源欠压自动复位
          ·工作异常自动复位（Watch Dog）

单位：mm

单位：mm

横式

注：特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃，竖式光柱向右顺时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。
