超声波lpc-25/CDI/M18 德国Microsonic超声波传感器​

德国Microsonic科瑞旗下   lpc 超声波传感器

一、产品描述

lpc传感器

有极窄的波束发散角，检测范围250mm，最大检测距离350mm，盲区仅30mm。

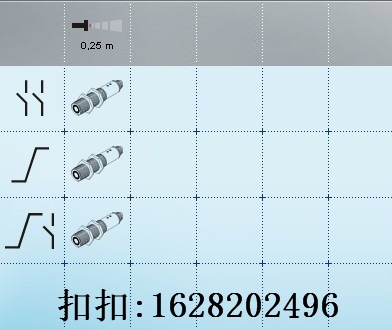

3种输出方式可选:

通过接插件的 pin 5脚,

lpc传感器可以进行自学习设置(teach-in):如果pin 5连接到+UB，则D1开关量输出。如果pin 5连接到-UB,则D2开关量输出。对于模拟量带开关量输出的传感器，模拟量输出通过将pin 5连接到+UB上设置，开关量输出通过pin 5连接到-UB上设置。.

2个黄色的LED灯,

横向安装在M18螺纹套管上，用于显示传感器的输出状态，并支持teach-in程序。

带开关量输出的lpc传感器

有三个工作模式：

• 单开关点模式

• 反射板式

• 窗口模式

单检测点模式的设置通过:

• 将目标物放置在想要的检测距离(1)处，使其被传感器检测到。

• 将pin 5连接到+UB (设置开关量输出D1)或者-UB (设置开关量输出D2)大约3秒钟直到两个LED灯都开始闪烁。

• 再次将pin 5连接到+UB (设置D1)或-UB (设置D2)大约1秒钟直到相应的LED灯熄灭。

单检测点模式自学习

反射板模式

可以在固定安装好的反射板的帮助下很容易的设置。通过这种方法，lpc传感器其实是在窗口模式下工作，固定的反射板位于窗口范围内。

反射板模式通过以下方式进行开关量输出D1的teach-in设置：

• 把pin 5连接到+UB约3秒钟直到两个灯开始闪烁。

• 再一次把pin5连接到+UB大约13秒钟，直到LED1保持常亮。

反射板模式的自学习

现在，反射板模式也已经设定好，D2的开关量输出也可以通过将pin5脚接到-UB进行类似的设置。

模拟量输出的设定通过:

• 首先将目标物放置在靠近传感器的窗口极限位置(1)处，使其被检测到，

• 将pin 5连接到+UB大约3秒钟直到两个LED灯都开始闪烁，

• 将目标物转移到远离传感器窗口极限位置(2)处，

• 再次将pin 5连接到+UB大约1秒钟直到LED 2熄灭。

一个模拟量特性曲线或者带两个检测点的窗口模式自学习设置

窗口模式的设定

设置带两个检测点的单开关量输出的窗口模式和设置模拟量输出的方法是一样的。

常开/常闭功能和模拟量特性曲线的上升/下降

也可以通过pin5脚设置。

同步

最多10个lpc传感器可以同步使用，由于传感器自身的集成同步功能:

• 首先,，按照上述teach-in步骤设置传感器。

• 然后，通过pin 5转换到同步模式：
  - 断开传感器的供电电压，
  -将pin 5脚连接到-UB，
  -重新接上供电电压，
  -当LED2开始闪烁时，迅速将pin 5脚从-UB断开，
  -等待10秒钟。.

• 一旦所有传感器的同步模式激活，传感器必须通过pin5脚连接起来。

通过pin 5脚，所有的传感器现在都开始自动同步了。在同步模式下，所有lpc传感器同时地进行测量。这就防止了互相干扰。通过传感器之间各自狭窄的安装间距，一个同步的传感器可以从相邻的传感器接收到回波信号。这样可以拓宽传感器的探测距离，用这样方法，传感器可以组成一个传感器队列。

默认设置

 lpc传感器的默认设置也可以通过pin5脚进行恢复。

LinkControl

由LinkControl适配器和连接控制软件组成，使得Ipc传感器在台式电脑或笔记本所有常规的windows操作系统帮助下，可以很容易的进行设置。检测点，模拟量特性曲线和大量更多的设置可以被读出，在电脑上编辑，缓冲并写回到传感器。特别是两个尺寸绘图机使得距离值可视化，支持了复杂的自动化任务的发展。

lpc传感器的连接控制适配器,连接控制适配器

二、主要特点

M18全金属外壳和M12圆柱形接插件 ::: 用于严酷的使用环境

2个pnp或 npn开关输出

模拟量输出加1个pnp开关输出

自动同步 ::: 支持最多十个传感器同时近距离工作

基本资料

两个npn或pnp开关量输出 ::: 适用于所有的控制器

模拟量输出4–20 mA 或 0–10 V ::: 用于模拟量距离测量

模拟量输出加一个开关量输出 ::: 用于线性距离测量附加一个额外的限位值

可以通过pin5来进行microsonic的teach-in ::: 简单的、统一的调试

0.08 mm 分辨率 :::  使得高精度测量成为可能

温度补偿 ::: 实现了温度波动下的精密测量

10–30 V 工作电压 ::: 可适用不同方式的供电

LinkControl ::: 可以通过连接电脑来配置传感器参数

德国Microsonic是专业生产超声波传感器的世界著名企业，其超声波传感器主要应用于工业自动化、包装、采矿、电子和汽车制造等工业领域。Microsonic超声波传感器能检测各种形态的物体，如固体、液体和粉体。可以准确识别各种材料和颜色，也可以识别透明材料和薄膜，甚至细线。Microsonic超声波传感器具有计数、检测有无和检测料位等功能。其在恶劣的工业环境中也能正常工作，可以透过污浊的空气和水雾进行检测，即使传感器上有薄的灰尘，也不影响其功能。威声产品通过了德国权威机构(TÜV Rheinl) 认证，并通过DIN EN ISO 9001国际标准。
