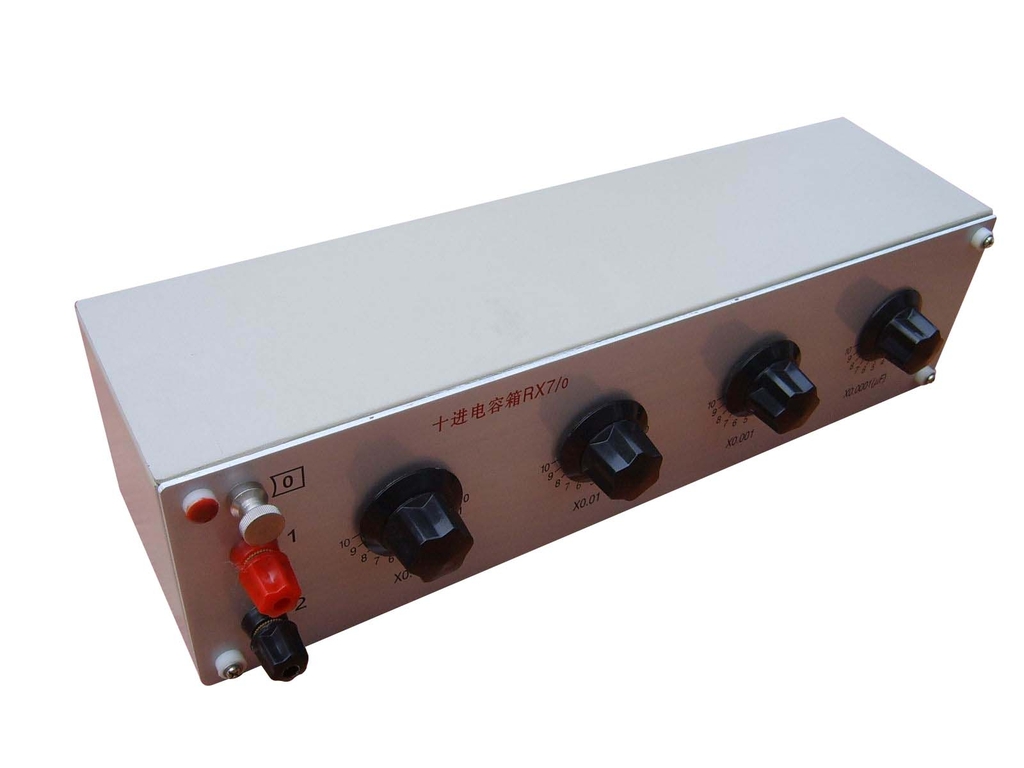

RX7/02型精密皮法电容箱是一种步进量为1pF的精密十进电容箱，可作为较高频率交流电桥的可变容抗臂，滤波移相电路的容抗元件，校正电容表的标准器具以及其它需要电容能在皮法数量级上变化的电路或设备中，适用在空气温度+10℃到+35℃，相对湿度30%~80%以内的工作条件。

二、技术特性

1、最小步进：1pF

2、最大电容：110mF

3、旋钮数：2

4、可变范围：(0~10)×（1 + 10）pF

5、对应准确度：       20   10  %

6、接上式计算准确度应遵守下列条件：

（1）周围温度+20℃±5℃，

相对湿度为30%~80%。

（2）工作频率100至10kHz。

（3）工作电压：250V（有效值）

（4）电容箱的零位电容应从测量结果中除去。

7、零位电容：≤80pF

8、尺寸重量：215×100×140mm3；≤1.2kg

三、结构

十进式电容箱是由不同个数的十进开关组件组合而成的，每个十进开关组件由几个不同容量的电容元件并联组成1至10十个步进。本品采用银铜复合触点开关，接触稳定变差小。

本电容箱所采用的电容元件主要为聚苯乙烯或聚丙烯薄膜优质电容器。电容箱的整个电气部分均安装在具有屏蔽的机箱内。电容箱的引出端在面板上，即标记为“1”和“2”的二个端钮；屏蔽有专用引出端，即标记为“0”的端钮。

四、使用说明

1、使用条件应在温度+10℃到35℃，相对湿度30%~80%。

2、电容箱在使用时可考虑二端或三端式接入工作电路里，作二端式时应考虑部分电容值C20的影响，作三端式时应考虑C10，C20的影响。

3、电容在接入工作电路时，应考虑联接导线的电容。

4、在测量时应考虑周围有强电场引起电容值影响，在不同温度使用电容时应考虑温度系数的影响。

5、电容箱使用完毕后应进行放电。

五、保管运输和保证

1、电容器应放在室温自+0℃到+35℃及相对温度30%~80%，空气内不含有引起腐蚀气体和有害物质。

2、产品在正确的使用和维护下（不破坏封印），自出厂日起，保修期限为18个月。
