1  用途

BQH18矿用本质安全型编码器主要用于测量煤矿井下旋转设备的转速、转角等参数。将旋转的机械位移量转换为电气信号，对该信号进行处理后检测位置・速度等的传感器。

编码器选用集光、机、电技术于一体的数字化传感器，输出计数脉冲，可与多种PLC进行连接换算。

编码器执行标准GB3836-2010、Q/ZMD060－2015。

2  环境条件

--温度:  15℃～40℃；

--平均相对湿度:  45～75%RH；

--大气压力:  80kPa～106kPa；

--适用于有瓦斯和煤尘爆炸危险的环境中；

--周围介质无腐蚀性气体；

--机械环境:  无显著振动和冲击的场合。

3  主要技术参数

 额定电压：DC18V；

 工作电流：≤30mA；

 RS485输出峰峰值：≤5V；

 模拟量输出：4～20mA；

 本安参数：Ui：DC18.5V；Ii：30mA ,Co：0 μF ，Lo：0 mH 。

4  产品分类

    矿用本质安全型型“Exib I”。

5  产品结构

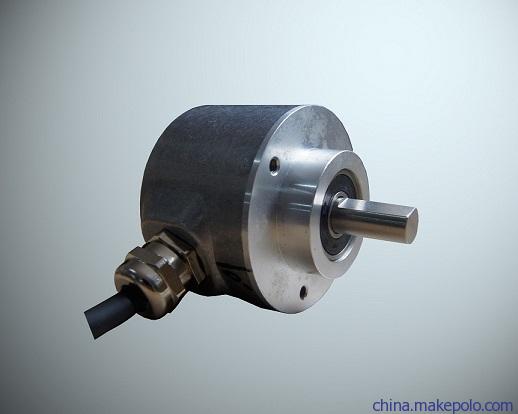

   编码器主要由进口旋转编码器、外壳两部分组成，其外部结构如图所示。
