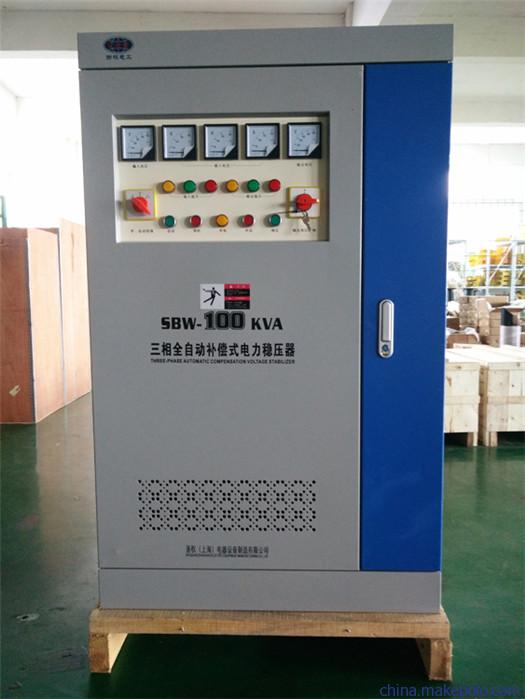

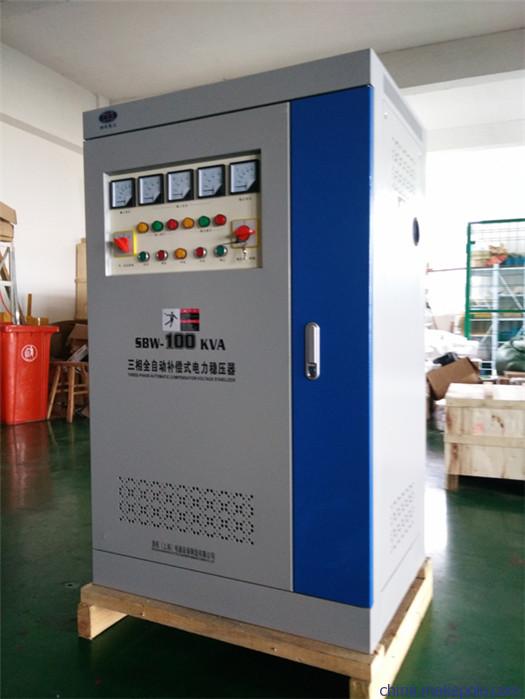

SBW系列三相全自动补偿式稳压器是我公司采用国际先进的补偿技术设计研制生产的新一代节能型稳压器可与任何性质负载匹配，具有效率高、稳压范围宽、精度高、保护功能强、无波形畸变、运行可靠、使用维护简便等许多优点

该系列稳压器已广泛运用于工矿企业、邮电通讯、油田、铁路、建筑工地、学校、医院、宾馆、国防、科研等部门的电子计算机、精密机床、计算机体层扫描摄影(CT)、精密仪器、试验装置、电梯、进口设备及生产流水线上。同时也适用于电源电压低、波动幅度大的低压配电终端用户及负载变动较大的用电设备，如升降机、起重机、搅拌机等一切需要电压稳定的场所。

主要技术指标：

·稳压范围：±20%至±40%       ·可用于阻性、容性及感性负载和非线性负载

·不产生波形畸变               ·能承受瞬时3倍以下过载冲击

·输入和输出电压同相位         ·输出电压中心值调节范围：380V±5%

·高效率(效率达95%以上)       ·稳压精度：±(1%~6%)可设置、出厂设置为±3%

·电压无级调节                 ·具有欠压、过压保护功能

·可长期连续工作               ·具有缺相、相序错误保护功能

·响应时间≤0.8秒             ·过载保护功能

型号规格 (SBW三相全自动补偿式电力稳压器)

工作原理：

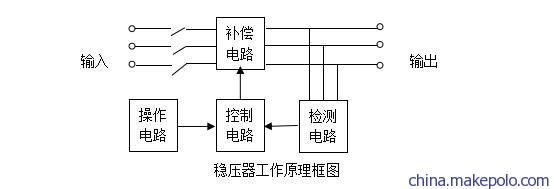

该稳压器由补偿电路、控制电路、检测电路及操作电路等组成，其工作原理框图如图所示。其中补偿电路、控制电路和检测电路组成了输出电压的自动补偿系统。

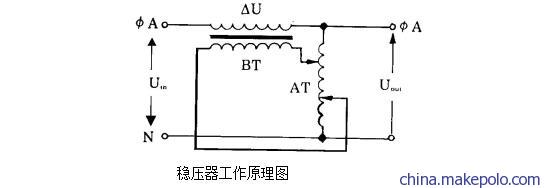

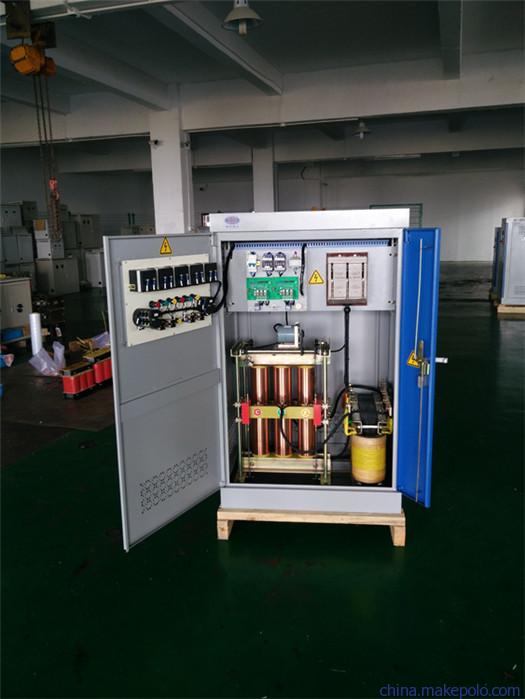

浙权公司生产的SBW系列稳压器补偿电路是由补偿变压器BT、带有伺服电机及传动机构的接触式调压器AT等组成。其输出电压自动补偿原理(以A相为例)简述如下：

在不计补偿变压器BT的阻抗压降条件下有：

Uout = Uin + △U

式中  Uin—稳压器输入相电压

Uout—稳压器输出相电压

△U—稳压器一相补偿电压

当输入电压Uin改变或因负载变化而引起输出电压Uout变化时，由检测电路从稳压器输出端采样并给出控制信号，控制接触式调压器AT上的伺服电机转动，经传动机构驱动碳刷在接触式调压器表面作往复滑动，调节接触式调压器的输出电压来改变补偿电压△U，实现自动保持输出电压Uout的稳定。

检测控制电路：

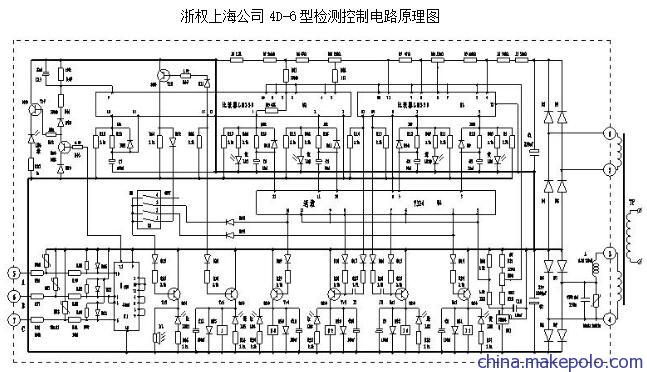

检测控制电路原理图见下图（仅供参考），它由采样变压器TP，相序继电器J，升压继电器J1，降压继电器J2，欠压继电器J3，过压继电器J4，及电子电路组合而成。

采样变压器TP有两路输出，一路绕组输出AC6.6V左右,用来检测稳压器的输出电压，另一路绕组输出AC10.5V左右,为检测控制电路板提供所需的工作电源；A、B、C为三相AC380V，是控制板判断相序和断相的采样信号。

常见故障及其排除方法

  故障一  调压变压器碳刷架和线圈严重发热，线圈表面变色甚至烧毁调压变压器线圈。

故障原因：

a用户使用不慎，稳压器输出端短路，造成碳刷和调压变压器严重过载而毁坏。

处理方法：用户在稳压器输出端增添新的用电设备或者老设备大修后投入使用时，必须先切换至旁路状态试用，认定稳压器输出端无短路故障，运行正常后再转入自动稳压工作状态，从而避免了这类故障的发生。对已毁坏线圈、碳刷、碳刷架及时修复。

b用户在使用过程中严重过载（特别是稳压器已接近80%额定负载的情况下，再经常起停大功率异步电动机或类似冲击性负载）。

处理办法：减轻稳压器负载或者把经常起停的大功率冲击性负载从稳压器输出端切除。

c碳刷架，碳刷经长久使用没有得到应该有的维护，致使碳刷弹簧压力发生变化，同一碳刷架下的各只碳刷导流能力发生很大变化 ，久而久之导致碳刷架倾斜，碳刷断裂造成严重发热。

处理方法：加强维护管理工作，更换损坏的碳刷架，用0号砂纸擦去线圈表面灼伤痕迹。

  故障二  稳压器不能稳压。

故障原因之一，印刷线路板上继电器J1或J2接点接触不良。

处理方法：更换继电器。

故障原因之二，限位开关UWK或DWK线头松动。

处理方法：打开限位开关盖板，找到松脱的线头予以拧紧即可。

故障原因之三，伺服电动机线头脱落。

处理方法：拧紧伺服电动机接线端子即可。

㈥ 日常维护

1经常巡视稳压器工作状态，了解补偿变压器和柱式自耦调压变压器的温升是否正常，负载是否超过额定值，输入、输出电压是否超出指定范围，升降压伺服电动机（包括传动的链条）工作是否正常，碳刷架有没有松动，碳刷是否在一条直线上，是否出现一组碳刷占三匝线圈的现象，如果有必须及时排除，并做好记录。

在巡视过程中，一但发生异样，应即时予以处理，不能及时处理的应及时通知制造厂，联系解决办法，以免损坏设备。联系电话021-34901550

2建议每六个月对稳压器作一次维护，维护内容包括：

a清除稳压器各部件的灰尘和污垢。

b紧固连接线、排等接点，检查电器触点有否损坏，如有损坏，必须及时更换。

c检查柱式自耦调压变压器链条传动系统工作是否正常，给链轮加油。

检查碳刷、碳刷架的工作状态，更换已损坏或磨损碳刷架。校正碳刷架和碳刷的位置，使碳刷都在一条直线上，不允许任何一组碳刷与三匝线圈连结。

用四氯化碳与棉花擦干净柱式自耦调压变压器线圈，使之光洁如新，如有灼伤点，应用0号细砂皮打光。

d做好维护记录。

订货须知

㈠ 订货时应说明产品型号、容量、额定输出电压、输入电压变化范围、稳压精度、电源输入位置等。

㈡ 如有特殊要求，订货时请说明；可按用户要求设计生产。

㈢ 发货时随稳压器装箱的附件请按装箱单清点并单独入库，防止丢失。

SBW系列稳压器正常使用条件为：

① 环境温度：-15℃~+55℃；

② 海拔高度不超过2000米；

③ 相对湿度：最湿月的平均相对湿度90%，同时该月的月平均最低温度为25℃；

④ 安装场所应无严重影响稳压器绝缘的气体、蒸汽、化学性沉积、灰尘、污垢及其它爆炸性和侵蚀性介质；

⑤ 安装场所应无严重的振动或者说颠簸，

⑥ 凡不符合上述规定的特殊使用条件，应由使用单位直接和我公司协商确定；

⑦ 当非线性负载，如可控硅拖动系统，UPS，变频器等负载容量≥1/4稳压器容量时，请降低稳压器容量使用。
