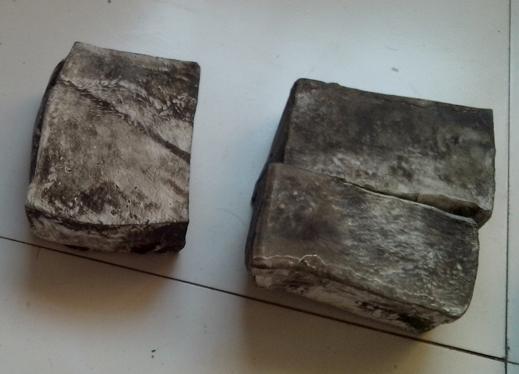

1.胶粘剂成品现场加热熔化时，选用直径20～30cm左右的钢精锅为宜，边加热，边搅动。温度不要过高，以不冒烟为准，温度过高，会造成胶氧化分解，影响胶粘剂的性能。
2.施工时，最好使用专用涂胶工具—金属辊子（实心、直径以40mm为宜、长度由粘宽而定）。粘接时，辊子置于胶中，加热至与胶相同的温度，同时锅中斜置一比辊子稍宽的木板，当辊子从锅中取出时，在木板上滚动，控制辊子上的蘸较量，一方面可以保证涂胶均匀；另一方面避免胶流淌浪费。涂胶间歇，辊子始终置于热胶中。还可以用木把金属片刮板涂胶。
3.分别在两粘结面上涂胶后，应立即加压粘合，使两粘接面充分结合紧密。冬季施工，每次涂胶长度最好不超过40cm，操作快速。现场可采用脚踩或橡皮锤敲击粘结面等加压方式加压。若基础不平整，接缝下可衬垫一宽35cm左右可移动的五合板。若只在一个粘接面上涂胶，粘合，粘接强度会大大降低。
4.当进行膜与无纺布或无纺布与无纺布之间粘接时，只是提高接头强度为目的，可只在一个粘结面上涂胶，迅速粘合，甚至采用点粘法。当膜与无纺布或无纺布与无纺布之间粘接后，要求不得渗漏时，在无纺布表面用温度稍高的胶辊涂，使胶渗透无纺布，渗入到防渗膜的表面，再进行粘合。
5.当遇到复合土工膜与建筑物连接时，混凝土（砼）基面必须平整且要清理干净，在砼及膜表面分别涂胶粘合。为提高与砼的粘结强度，可先在砼面上涂一道30%左右的胶甲苯溶液，晾干后，涂胶粘合。若砼基面潮湿（或砼浇筑后时间短）粘接土工膜，先在砼表面涂一道我院研制的EF325底涂胶，待胶拉丝后,再涂胶粘合。
6.当桥墩或管道穿过复合土工膜防水层时，桥墩或管道与复合土工膜连接处最好先造一砼粘接面，再进行粘接密封。
7.工厂可预先将胶热涂于接边上，现场粘接时，两粘接面分别涂刷甲苯或香蕉水，凉置5分钟左右，加压粘合。
8.当复合土工膜被扎破或顶破时，在破损处，用刀片剥去无防布，用辊子涂温度稍高的胶粘剂，涂胶用力，使胶粘剂渗透余下无纺布，渗入到膜面，再粘贴一块复合土工膜。
9.遇到PE膜与PVC膜粘合时，先在PVC膜表面涂刷一道CN510底涂剂（我院研制），固化12小时后，再用胶粘合。
10.采用胶粘剂进行复合土工膜铺设粘接时，操作人员应戴手套，以免烫伤。

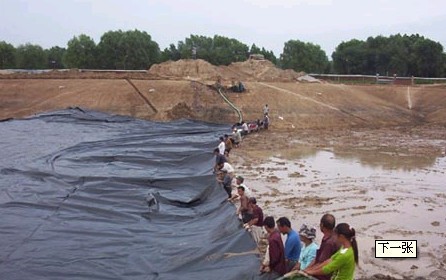

在PE复合土工膜防渗工程施工中，往往要遇到膜与膜、膜与无纺布、无纺布与无纺布、膜与混凝土（砼）、膜与各种管道等之间的粘接技术难题。目前采用的热焊接法存在一定的局限性，从而限制了PE复合土工膜应用范围。复合土工膜防渗施工时，最终要形成一个防水系统，并保证系统的完整性，复合土工膜的自身及与建筑物的连接质量是非常重要的。我院在复合土工膜防渗技术多年的应用研究推广中，结合工程实践，经过多年的研究探索，开发出PE（聚乙烯）复合土工膜防渗施工接边粘接方法及专用KS热熔胶粘剂
