| 供应【浙大中控XP233】数据转发卡“重在质量、服务一流”！ |

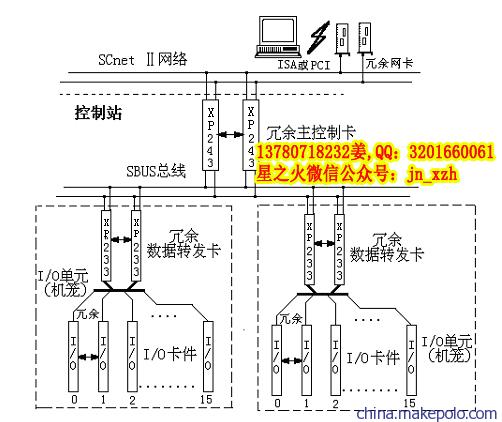

数据转发卡(XP233)是系统I/O机笼的核心单元，是主控制卡联接I/O卡件的中间环节，它一方面驱动SBUS总线，另一方面管理本机笼的I/O卡件。通过数据转发卡，一块控制卡（XP243X）可扩展1到8个I/O机笼，即可以扩展16到128块不同功能的I/O卡件。图3.4-1为SBUS的结构图。
通讯方式： 冗余高速SBUS总线通讯规约；
通讯波特率： 1Mbps，支持50毫秒 DI/DO
卡件供电： DC5V，80mA；DC24V，10mA
冗余方式： 1∶1热备用
扩展方式： BCD码地址设置，0～15可选。

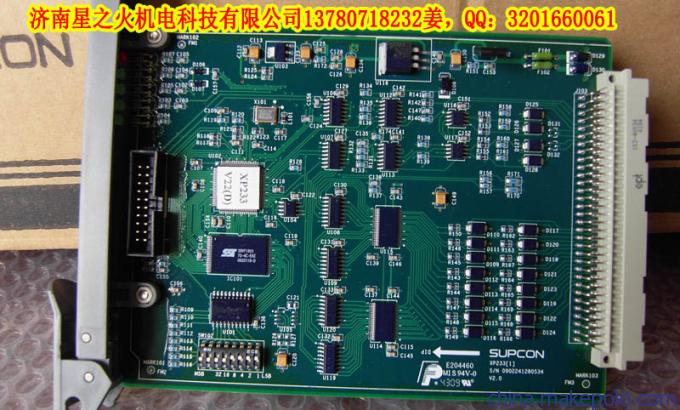

控制站扩展I/O机笼首先必须配置XP233卡。XP233卡件采用XA-G3作为CPU，向上与SBUS相连，向下通过机笼内母板与I/O卡件相连。XP233卡件板上具有WDT复位功能，在卡件受到干扰而造成软件混乱时能自动复位CPU，使系统恢复正常运行。
每个数据转发卡具有完全独立的微处理器。这样，大量需要由主控制卡执行的任务就分散到XP233卡，而且是自动执行。任务包括I/O卡件信号采集、通讯数据格式化、I/O组态映象、信息处理和报警。所有内部功能如任务管理、存储器管理、I/O服务和处理器的例行程序均在模块内部自动执行。
XP233卡支持冗余结构，可按1∶1热备用配置。每个机笼可配置双XP233卡，互为备份。当主控制卡与数据转发卡位于同一机笼内时，SBUS总线不必外部连线；与扩展机笼的数据转发卡XP233卡连接时，SBUS总线需要通过机笼背面的“SBUS”插头来连线外部设备。
济南星之火机电科技有限公司是浙大中控技术有限公司DCS系统授权核心经销商，可以对企业原DCS系统进行改造、升级等，保证提供优质产品和技术服务。专业制造星之火自主品牌：磁翻板液位计、电磁流量计、涡街流量计、压力变送器等. 期望与贵公司进行合作，得到您的支持和帮助！
济南星之火机电科技有限公司
联系人：姜经理
手机：13780718232
邮编：250000
地址：济南高新区国际会展中心1-761
网址：www.jnxingzhihuo.com
期待佳音，顺祝商祺！
浙大中控DCS-JX300XP系统
机柜XP202X | 4路脉冲量输入卡XP335 | SUP-2118M交换机16口机架式 |
一体化机笼XP211 | 4路模拟量输出卡XP322 | 光纤模块FO2/F20 |
电源指示卡XP221 | 8路触点型开关量输入卡XP363(B) | 8路继电器隔离开入端子板XP563-GPRHU |
24V转5V电源卡XP258-1 | 8路数字信号输出卡XP362(B) | 8路220VAC开入端子板XP563-220VU |
24V转5V电源卡XP258-2 | 16路触点型开关量输入卡XP367 | DI/O端子板转接模块XP527 |
数据转发卡XP233 | 16路数字信号输出卡XP366 | 空卡XP000 |
主控制卡XP243X | 8路SOE信号输入从卡XP369(B) | 操作员键盘OP036-P |
电源单体PW722(24VDC,10A) | 8路通用继电器输出端子板XP562-GPRPU（B） | 8路继电器隔离开入端子板XP563-GPRLU |
电源箱机笼XP251 | 多串口多协议通讯卡XP248 | 实时监控软件PRO111 |
电源XP251-1 | Profibus-DP接口卡XP239-DP | 组态软件PRO135 |

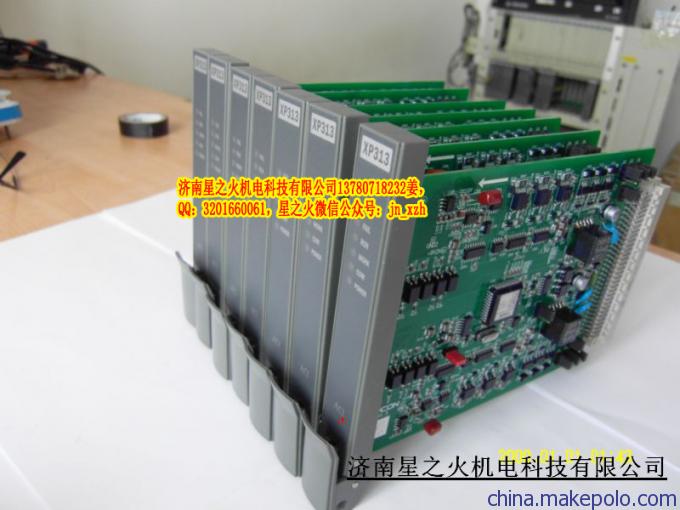

6路电流信号输入卡XP313 | I/O端子板XP520R/XP520 | SOE主卡XP422 |
6路电压信号输入卡XP314 | DB9连接线，DB25连接线 | 光纤中继器XP433M,远程I/O单元用 |
4路热阻信号输入卡XP316 | 8路继电器输出端子板XP562-GPRU | 交流切换器PW031-S11 |
浙大中控DCS-JX300X系统
机柜SP202 | 模拟量输出卡SP322 | 电源箱机笼SP251 | 电源SP251-1 |
I/O机笼SP211 | 触点型开关量输入卡SP363 | 电流信号输入卡SP313 | 操作员键盘SP032 |
数据转发卡SP233 | 晶体管触点开关量输出卡SP362 | 电压信号输入卡SP314 | 空卡SP000 |
主控制卡SP243X | 电源指示卡SP221 | 热阻信号输入卡SP316 | 加密软件SP111、SP131 |
浙大中控DCS-ECS100系统
8路标准信号输入卡FW351 | 主控卡FW243L | TB367-D对应卡件FW367 |
8路热电偶信号输入卡FW352 | 主控卡FW243X | TB351-R对应卡件FW351 |
8路热电阻信号输入卡FW353 | 数据转发卡FW233 | PM-351I对应卡件FW351 |
8路电流信号输出卡FW372 | 电源指示卡FW221 | TB352-R对应卡件FW352 |
16路数字信号输入卡FW366 | FW252-03电源(5V)，75W | TB353-R对应卡件FW353 |
16路数字信号输出卡FW367 | FW252-04电源(24V)，150W | TB351-P对应卡件FW351 |
2路应变信号输入卡FW315 | FW252-05电源(5V,24V)，110W | TB352对应卡件FW352 |
4路脉冲量输入卡FW335不超过10KHZ | 操作站运行软件FW111P | TB353对应卡件FW353 |
FW342位置调节输出卡4组（2DI、1AI、2DO） | 组态软件FW135 | TB372-R对应卡件FW372 |
8路脉冲量输入卡FW368 | TB366-D对应卡件FW366 | TB372对应卡件FW372 |
空卡FW000 | TB366-48V对应卡件FW366 | TB368对应卡件FW368 |
主控卡FW243M | TB367-GPR对应卡件FW367 | TB315对应卡件FW315、341、335 |
各种备品备件，欢迎您的垂询！
