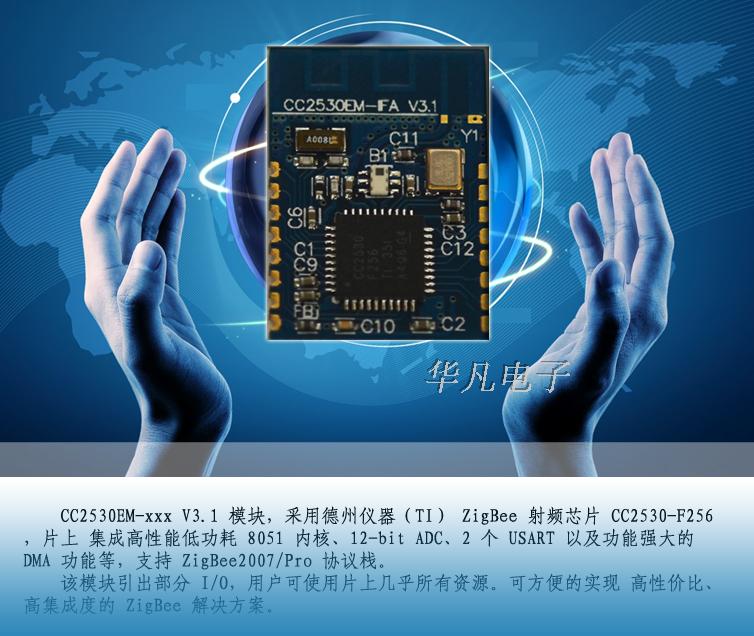

—CC2530EM  ZigBee SoC 射频模块！

      如需全部 I/O 的模块，请访问公司主页。www.huafanyq.com

注：调试接口供用户下载程序及调试程序时使用。透传模块用户请勿使用。

            USART 端口映射位置详细参考数据手册，上表中的 UART 映射位置只针对串口透传 模块。

         关于程序调试、下载和协议分析的详细说明请参阅 CC Debugger 使用说明书。

       模块厚度 2.0mm。 图中 PCB 天线位置在应用电路板中需要镂空，且尽可能安排在电路板边缘。 可索取模块 PCB 封装图（Protel99SE、Altium Designer）。
