—HF-W02 WiFi模块！
l 模块说明
HF-W02硬件集成了MAC，2.4G射频芯片，功率放大器等，嵌入式的固件支持803.11协议，和组网的TCP/IP协议栈。HF-W02主要应用在流量低频率的数据传输领域。通过HF-W02模组，将传统的设置可以很方便的接入WIFI无线网络，从而实现物联网网络控制与管理。

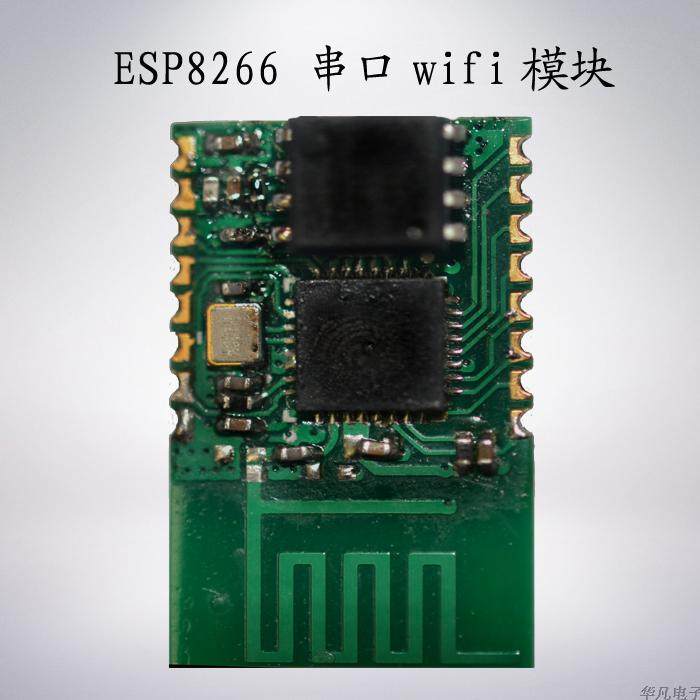

HF-W02是一款集成了WIFI功能的小体积WIFI模块，带PCB天线尺寸仅 19mm*20mm*3mm,不带PCB天线尺寸 19mm*14mm*3mm，可以很方便的嵌入到设备中。
HF-W02非常适合作串口透传使用,用户无需了解复杂WIFI协议,繁琐的AT指令,只需简单的一次WEB配置,模块自动完成串口透传功能，模块带有自动切换连接路由器功能,自动掉线重连和服务器断开重连机制,保证透传数据准确到达。
l HF-W02 与其他ESP8266 WIFI模块对比
对比项 | 其他 ESP8266WIFI模块 | HF-W02 WIFI模块 | 说明 | |
硬件 | 晶振 | 26MHZ | 26MHZ/40MHZ | 更多选择，更稳定 |
FLASH | 512KByte | 1MByte | 更大存储空间 | |
软件 | WEB配置 | 无 | 有 | 更简单的配置 |
扩展AT指令 | 无 | 新增GPIO、PWM、UART等 新增 SmartConfig 等 | 更加丰富AT指令
| |
SmartConfig | 部分有 | 兼容最新Smartconfig | 最新版的SmartConfig修正偶尔配置时候丢失一个Byte的BUG. | |
l 无线参数分类 | 参数 | 取值 |
无线参数 | 标准认证 | CCC/FCC/CE/TELEC/SRRC |
无线标准 | 802.11 b/g/n | |
频率范围 | 2.4G-2.5G (2400M-2483.5M) | |
功耗 | 接收802.11n, 包长1024 字节,-65dBm。 62mA | |
接收802.11g, 包长1024 字节,-70dBm。 60mA | ||
睡眠模式 15mA | ||
深度睡眠模式 10uA | ||
发送功率 | 802.11b: 20dBm | |
802.11g: 17dBm | ||
802.11n: 14dBm | ||
接收灵敏度 | 802.11b: -91dBm(@11Mbps,CCK) | |
802.11g: -75dBm(@54Mbps,OFDM) | ||
802.11n: -71bBm(@HT20,MCS7) | ||
外置: I-PEX连接器、焊盘引出接口 |
表2-1 无线参数
l 硬件参数分类 | 参数 | 取值 |
硬件参数 | 数据接口 | UART |
工作电压 | 3.0-3.6V | |
工作电流 | 80mA | |
工作温度 | -40°- 125° | |
存储温度 | 常规温度 | |
尺寸 | PCB天线 19MM*20MM*3MM 无内置天线 14MM*19MM*3MM | |
外部接口 | 1.8MM 16PIN 邮票封装 |
表2-2 硬件参数
l 软件参数分类 | 参数 | 取值 |
软件参数 | WIFI模式 | STA/AP/STA+AP |
加密 | WPA/WPA2 | |
加密 | WEP/TKIP/AES | |
软件升级 | UART升级 | |
网络协议 | IPv4,TCP/UDP/HTTP/FTP | |
用户配置 | WEB配置 | |
AT指令配置 | ||
串口透传 | TCP透传 | |
UDP透传 | ||
最高波特率 115200*40 | ||
吞吐量 TCP 6 Kbyte/s UDP 40Kbyte/s | ||
快速联网 | SmartConfig |
表2-3 软件参数
l 模块特点1.低功耗 2.小体积
3.高性价比 4.支持802.11 b/g/n
5.支持STA/AP/STA+AP工作方式
6.支持Smartconfig智能联网功能
7.可供选择PCB天线还是外置天线
8.支持AT指令集
9.支持WEB配置功能
10.支持串口透传功能
11.支持数据透传加密功能
12.支持多路由器切换
13.支持自动掉线重连
CCC/FCC/CE/TELEC/SRRC认证
l 应用领域1.智能家居 2.智能电网
3.手持设备 4.个人医疗
5.工业控制 6.物联网应用
7.远程设备监控
