| 主模块内置元件 | |||
| 项目 | FX1N系列（不可扩展I/O) | ||
| 运算控制方式 | 循环扫描方式，中断命令 | ||
| 输入输出控制方式 | 批处理方式（执行END指令时）有I/0立即刷新 | ||
| 程序语言 | 梯形图、指令列表、顺序功能图 | ||
| 最大程序存储容量 | 16K步（含注释文件寄存器最大16K步） | ||
| 指令种类 | 顺序步进梯形图 | 顺序控制指令27条,步进梯形图指令2条 | |
| 应用指令 | 128种 | ||
| 运算处理速度 | 基本指令 | 0.098us/指令 | |
| 应用指令 | 0.3～数百us/指令 | ||

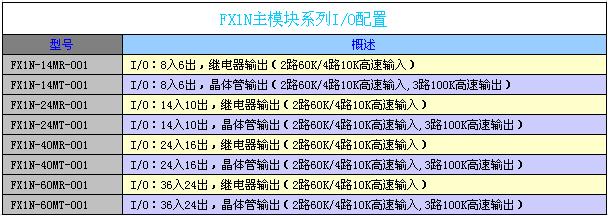

| 输入输出点数 | FX1N-14MR/T | 输入8点： X0～X7 | 输出6点：Y0～Y5 |
| FX1N-24MR/T | 输入14点：X0～X7 X10～X15 | 输出10点： Y0～Y7 Y10～Y11 | |
| FX1N-40MR/T | 输入24点： X0～X7 X10～X17 X20～X27 | 输出:16点：Y0～Y7 Y10～Y17 | |
| FX1N-60MR/T | 输入36点：X0～X7 X10～X17 X20～X27 X30～X37 X40～X43 | 输出24点： Y0～Y7 Y10～Y17 Y20～Y27 | |
| 辅助继电器 | 一般用※1 | MO～M383 384点 | |
| 保存用※2 | M384～M511EEPROM保存 M512～M1535超级电容保存 | ||
| 特殊用 | M8000～M8511 512点 | ||
| 状态继电器 | 初始状态 | S0～S9 10点 | |
| 保存用 | S10～S127 118点 EEPROM保存 | ||
| S128～S999 872点 电容保持 | |||
| 定时器（延时置ON) | 100ms | T0～T199 200点(0.1～3276.7秒） | |
| 10ms | T200～T245 46点（0.01～327.67秒） | ||
| 1ms累计型 | T246～T249 4点 (0.001～32.767秒） EEPROM停电保存 | ||
| 100ms累计型 | T250～T255 6点 (0.1～3276.7秒） 通过超级电容停电保存 | ||
| 计数器 | 16位单向※1 | C0～C99 100点 （0～32767计数） | |
| 16位单向※2 | C100～C199 100点 （0～32767计数）超级电容停电保存 | ||
| 32位双向※1 | C200～C219 20点（-2147483648～+2147483647计数） | ||
| 32位双向※2 | C220～C234 15点（-2147483648～+2147483647计数）保持 | ||
| 高速计数器 | C235～C255 21点（-2147483648～+2147483647计数）保持 | ||
| 数据寄存器（使用一对32位） | 16位通用 | D0～D127 128点 | |
| 16位通用（保持） | D128～D7999 7872点 | ||
| 16位特殊用 | D8000～D8511 512点 | ||
| 16位变址 | V0～V7 Z0～Z7 | ||
| 指针 | CALL调用及CJ跳转用 | P0～P127 128点 | |
| 输入中断 | I00口～I50口 | ||
| 嵌套 | 主控用 | N0-N7 8点 | |
| 常数 | 10进制(K) | 16位（0～32767） 32位（-2147483648～+2147483647） | |
| 16进制数(H) | 16位（0～FFFF) 32位（0～FFFFFFFF)
● 控制规模：16~256点。 ● 内置8K容量的RAM存储器，最大可以扩展到16K。 ● CPU运算处理速度0.08μS/基本指令。 ● 在FX2N系列右侧可连接输入输出扩展模块和特殊功能模块。 ● 基本单元内置2轴独立最高20kHz定位功能(晶体管输出型） 。 ● 快速断开端子块，其采用优良的可维护性快速断开端子块，即使接着电缆也可以更换单元。 ● 时钟功能和小时表功能，所有的FX2N PLC中都有实时时钟标准。 ● 持续扫描功能，为应用所需求的持续扫描时间定义操作周期。 ● 输入滤波器调节功能，可以用输入滤波器平整输入信号（在基本单元中x000到x017）。 ● 注解记录功能，元件注解可以记录在程序寄存器中。 ● 在线程序编辑，在线改变程序不会损失工作时间或停止生产运转。 ● RUN/STOP 开关，面板上运行/停止开关易于操作。 ● 远程维护，远处的编程软件可以通过调制解调器通信来监测、上载或卸载程序和数据 ● 密码保护，使用一个八位数字密码保护您的程序。 三菱FX2N系列继电器输出部分产品如下： FX2N-16MR-001 输入点： 8， 8 继电器输出 AC电源 FX2N-32MR-001 输入点： 16，16 继电器输出 AC电源 FX2N-48MR-001 输入点： 24，24 继电器输出 AC电源 FX2N-64MR-001 输入点： 32，32 继电器输出 AC电源 FX2N-80MR-001 输入点： 40，40 继电器输出 AC电源 FX2N-128MR-001 输入点： 64，64 继电器输出 AC电源 三菱FX2N系列晶体管输出部分产品如下：FX2N-16MT-001 输入点： 8， 8 晶体管输出 AC电源 FX2N-32MT-001 输入点： 16，16 晶体管输出 AC电源 FX2N-48MT-001 输入点： 24，24 晶体管输出 AC电源 FX2N-64MT-001 输入点： 32，32 晶体管输出 AC电源 FX2N-80MT-001 输入点： 40，40 晶体管输出 AC电源 FX2N-128MT-001 输入点： 64，64 晶体管输出 AC电源 | ||
