产品介绍

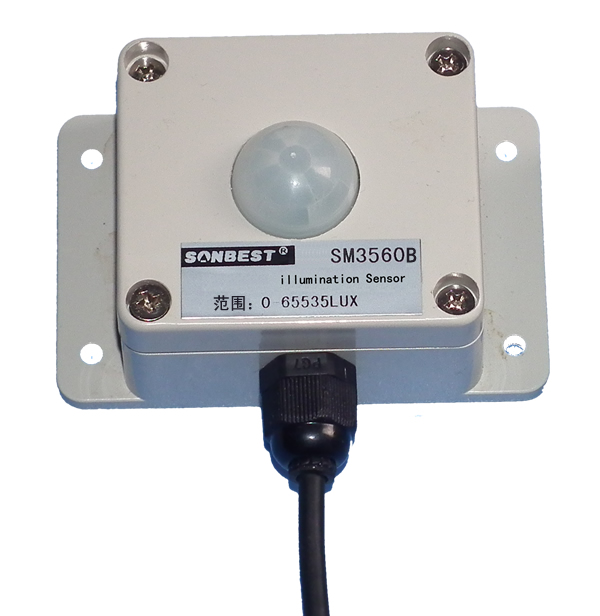

    SM3560B光照度传感器为RS485总线式光照度传感器，采用RS485接口，标准MODBUS-RTU协议，可实现多点同时监测，组网并远传。
       适用于各种场所,尤其适用于农业大棚、城市照明等场所。
       为便于工程组网及工业应用，本模块采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。
光照度可用照度计直接测量。光照度的单位是勒克斯，是英文lux的音译，也可写为lx。被光均匀照射的物体，在1平方米面积上得到的光通量是1流明时，它的照度是1勒克斯。有时为了充分利用光源，常在光源上附加一个反射装置，使得某些方向能够得到比较多的光通量，以增加这一被照面上的照度。例如汽车前灯、手电筒、摄影灯等。

 以下是各种环境照度值：单位lux

        黑夜：0.001—0.02；月夜：0.02—0.3；阴天室内：5—50；阴天室外：50—500；晴天室内：100—1000；夏季中午太阳光下的照度：约为10*6次方；阅读书刊时所需的照度：50—60；家用摄像机标准照度：1400。

技术参数

1.组网方便灵活：每个模块都有一个ID号，该ID号可远程在线更改
2.基于工业通用的MODBUS-RTU协议，方便接入各种工控系统
3.数据读写方便：一个命令可以读出测量数据及测量参数
4.自带接口：RS485,可以直接组网,可选配RS485,USB或CAN接口
5.高精度，免校正：全数字化采集，不会因距离问题采集信号不准确
6.可根据自己的需求选择不同精

1.接线

 直接使用设备自带的引线，根据颜色提示进行接线

例如：
查询1号设备上光照度传感器数据：
发送：01 03 00 00 00 01 84 0A
回应:  01 03 02 01 70 B8 30
上例回复数据中：01表示地址1，03表示命令号，02表示数据长度为2个字节，01 70
为测量数据, 折成10进制即为：368,即实际值为368流明。
      在组态软件中，寄存器对照表：

应用与方案

    为了便于工程组网及工业应用，本模块采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。



       SM3560B通过RS485总线的组网方式，可以将通讯距离延长到最长1200米，可以有效解决最简连接的距离过短问题。
        下图是基于SM3560B典型光照度监测与控制的RS485组网结构图，每个SM3560B都有一个节点编号，一个小系统，可以放置1-15个SM3560B传感器。 因每个SM3560B采用宽电源供电，所以整个系统都可以采用总线供电的方案。

RS485组网方案

外形尺寸

关键词： 光照度,照度显示仪,MODBUS-RTU,变送器,显示仪,BH1750FVI， 本产品由我司自主研发设计，若产品功能不完全满足您的需求，我司可根据您的需求免费订制。
