【厂家直销玻璃板液位计板式水位计船用液位计】价格_厂家

品牌

瑞宁

型号

HG5

类型

石英管式液位计

测量范围

0.3-3m

测量精度

1cm

压力

0-16MPA

产品说明

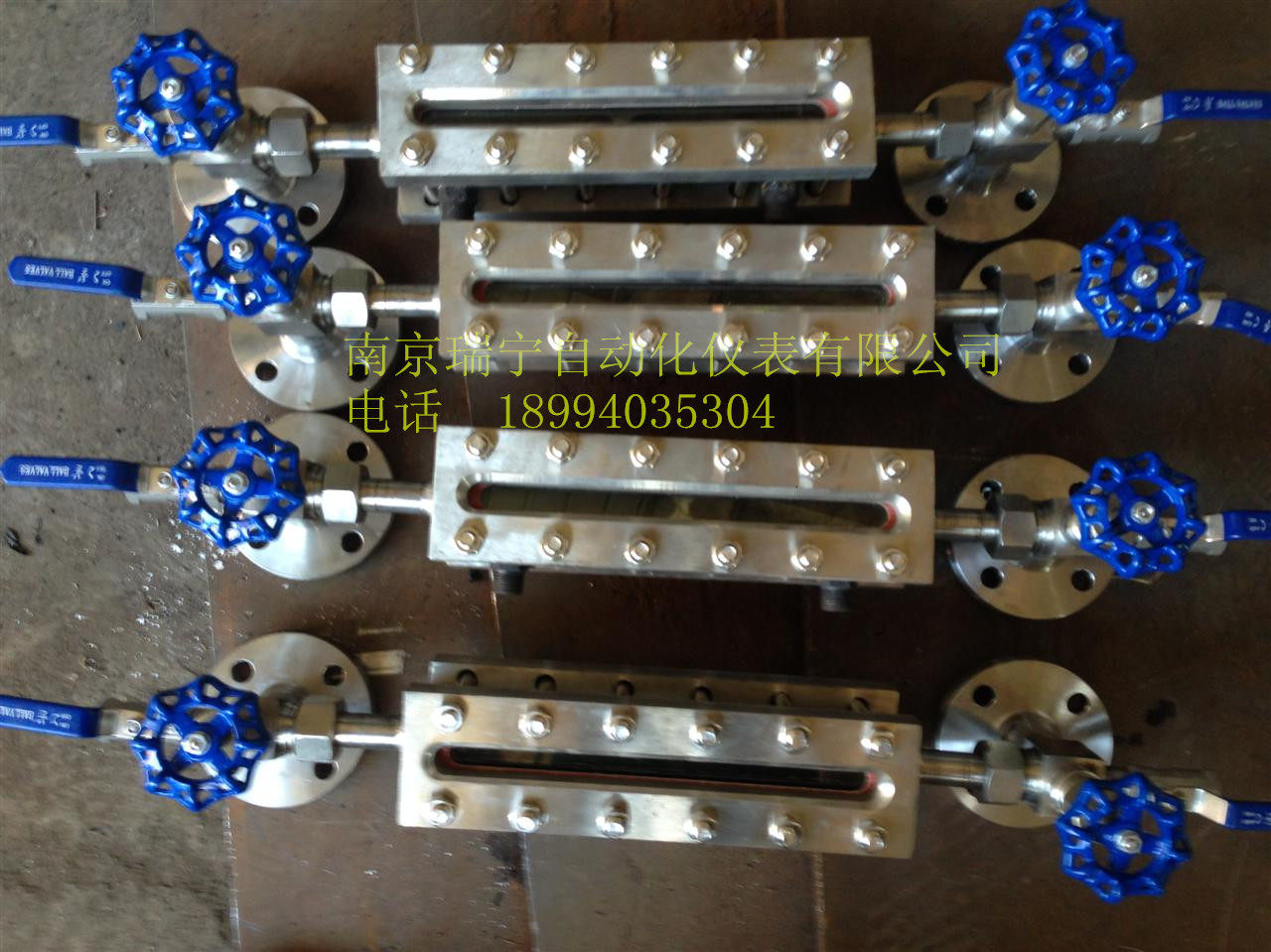

HG5型玻璃板液位计适用于直接指示各种塔、罐、槽、箱等容器内介质液位。在仪表上下阀内装有安全钢球，当玻璃意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液体继续外流。
　　根据连通器原理，将容器内介质液位引至外部玻璃板液位计，并从透明玻璃表面读得液位实际高度。仪表阀杆密封填料采用柔性石墨压环，故密封性能更佳。

主要技术参数

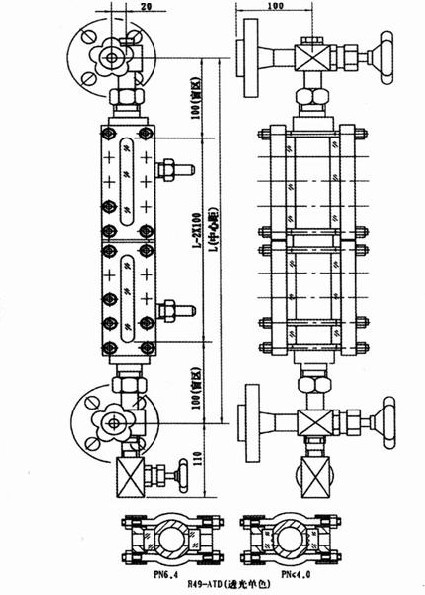

测量范围（安装中心距L mm）：300，500，800，1100，1400，1700(可定制)

公称压力： 2.5 、 4.0 、 6.4、10.0、16.0MPa或高压
　　工作温度： -20~380℃
　　钢球自动关闭压力：≥0.2 MPa；
　　伴热蒸汽压力：≥0.6 MPa；
　　伴热蒸汽夹套接头：G 1/2"（外螺纹）；
　　接液材质：碳钢或1Cr18Ni9Ti
　　连接法兰：JB/T82 .2-94，DN20 PN4.0凸面法兰；
　　若采用其他法兰标准(如GB、ANSI、HGJ)请用户在订货时注明。

原理

根据连通器原理，将容器内介质液位引至外部玻璃板液位计，并从透明玻璃表面读得液位实际高度。仪表阀杆密封填料采用柔性石墨压环，故密封性能更佳。
