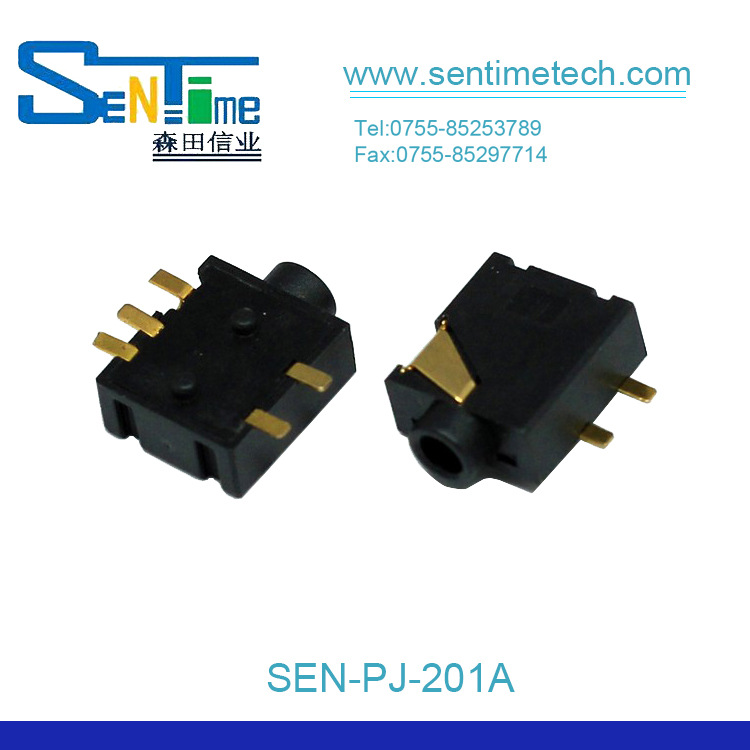

耳机插座是由 绝缘件、接触件两部分组成其中绝缘件的作用是使用接触件保持正确的位置排列，并使接触件之间以及接触件与壳体之间相互绝缘。而接触件是连接器中的导通部分，它将来自产品尾部所连接PCB板或电线的电压或信号传递到与其相配连接器的对应接触件上，接触件的接触结构和端结构有多种。



1具备多种功能使用选择。
2安装形式有DIP和SMT供选择。接触端子采用弹性结构设计，保证良好、稳定的接触和使用寿命。
3可依据客户要求设计不同功能连接产品。



手机；电脑；导航；音乐器材；电子玩具；仪器仪表；安防设备；医疗设备；美容仪器；小家电



工作温度范围Operating temperature range：-30℃to+85℃
额定电流Rating：0.5A.30V DC
绝缘电阻Insulation resistance: 100MΩ min.500V DC
接触电阻Contact resistance: 50m Ω max.
寿命Life time:5000cycles




主要测试耐焊性能、耐冷性能、耐温性能及耐湿性能

一、耐焊性试验：
1、可焊性试验:
方式：将焊接脚泡入锡池约2mm深，测试温度约为230±5℃，保持时间为3±0.5秒。
结果：所泡焊脚部分80%以上将被锡覆盖。
2、耐焊性试验：
方式：焊炉焊锡的温度控制在260±5℃，过炉焊接的保持在时间5±1秒于（基板）
手焊接的时候温度控制在350±30℃，时间为3±0.5秒但不能对焊接脚施加异常压力。
结果：型体无变形，能满足于电器性能。施加异常压力此项结果作废。
二、耐冷试验：
方式：在零下20±3℃温度环境中放置4天时间，再放在正常环境中，30分钟后进行测试。
结果：接触电阻、绝缘电阻均处在标准范围内，且无任何迹象显示性能损坏。
三、耐高温试验：
方式：温度在280±30℃的环境下，产品存放2—3分钟取出，待散热后测试其手感、电阻。
结果：电阻、外形等；均无任何损坏迹象显示。使用性能依旧无损如初
四、耐湿试验：
方式：在40±2℃ 90—95%RH环境中放4天时间，再放置在正常环境中，30分钟后进行测试。
结果：接触电阻、绝缘电阻均在标准范围内，且无任何迹象显示性能损坏。
五、温度交变试验
在不同温度环境中，循环五次后再置于正常环境中30分钟后进行测试；
