产品信息 智能离线式自动光学检测仪-ALD625
ALD625是新推出的一款引导新领域多功能检测创新产品，它配备了最新图像采集技术及光源系统，可检测元件面的高元件又可检测回流后的贴片元件，并且可有效的解决镀锡板工艺的检测需求，是具有色环电阻、波峰焊后、SMT回流后、元件面等工艺需求的最佳选择。
产品特点
1、超快的检测速度：ALD625专为高产量而设计，为您提供极富的生产效率，AC伺服系统配备度研磨高精密丝杆导轨使定位精度达到800mm/sec的进给速度结全智能工业数字捆机利用独创的统计建模技术令测试速度达到200dot/sec。
2、方便快捷的应用系统3、统计过程控制
产品相关
智能离线式自动光学检测仪-ALD625

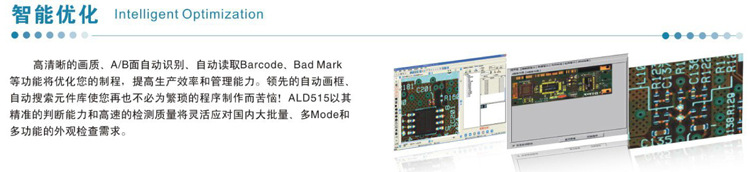

ALD625继续保持了430*330mm的超大检测范围的同时，将PCB Top side净高提高到50mm,Bottom side更是增加到110mm，实现了包含高部件的PCB检查。操作员仅需通过键盘按键确认和标记不良，检测到的不良图片通过逐层放大的模式现在宽屏显示器上，提供标准图片与NG图片的多层特征对比，使NG查看和确认一览无余
（AOI）智能离线式自动光学检测设备-ALD625技术参数
功能参数Functional Specifications | |

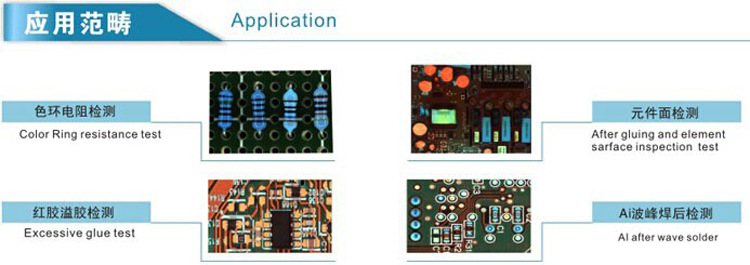

检测的电路板 | SMT回流炉后、DIP波峰焊后、色环电阻、点胶后、元件面检查 |
检测方法 | 统计建模，全彩色图像比对，根据不同检测点自动设定其参数（如偏移、极性、短路等） |
摄像头 | 全彩色高速智能数字相机 |
分辨率/视觉范围/速度 | 标配：25μm/Pixel FOV :51.2 mm×51.2mm 检测速度＜200ms/FOV |
光源 | 高亮RRWB同轴环形塔状LED光源(彩色光) |
编程模式 | 手动编写、自动画框、CAD数据导入自动对应元件库 |
远程控制 | 通过TCP / IP网络实现远程操作、随时随地查看、启动或停止机器运行、修改程序等操作 |
检测覆盖类型 | 偏移、少锡、短路、污染、缺件、歪斜、立碑、侧立、翻件、错件、破损、浮高、极性、虚焊、空焊、溢胶、锡洞、引脚未出等 |
特别功能 | 多程序同时运行，支持自动调取程序；可查0-359°旋转部件（单位为1°） |
最小零件测试 | 20μm：0201chip & 0.3pitch IC |
SPC和制程调控 | 全程记录测试数据并进行统计和分析，任何区域都可查看生产状况和品质分析，可输出Excel、Txt等文件格式 |
条码系统 | 相机自动识别与传输Barcode（1维或2维码），及多Mark功能（含Bad Mark） |
服务器模式 | 采用中心服务器，可将数台AOI数据集中统一管理 |
操作系统 | Windows 7 Professional |
检查结果输出 | 22英寸液晶显示器 |
系统参数System Specifications | |
PCB尺寸范围 | 50×50mm(Min)～430×330mm(Max) |
PCB厚度范围 | 0.3 to 5 mm |
PCB夹紧系统边缘间隙 | TOP：3.5 mm Bottom：3.5 mm |
最大PCB重量 | 3KG |
PCB弯曲度 | ＜5mm或PCB对角线长度的2% |
PCB上下净高 | PCB上面（Top Side）: 40 mm,选配有50和60mm PCB底部（Bottom Side）: 100 mm |
Conveyor系统 | 自动张开和收起的双边夹具、自动补偿PCB弯曲变形 |
Conveyor离地高度 | 880 to 930 mm |
Conveyor流向/时间 | PCB在Y方向移动 进板/出板时间：2秒 |
X/Y平台驱动 | 丝杆及AC伺服马达驱动，定位精度＜10μm；PCB固定，Camera在X方向移动 |
电源 | AC230V 50/60 Hz 小于0.8KVA |
气压 | 不需要 |
设备重量 | 约520KG |
设备外形尺寸 | 1070×900×1490mm (L×W×H) |
环境温湿度 | 10～35℃35～80％RH（无结露） |
设备安规 | 符合CE安全标准
|
