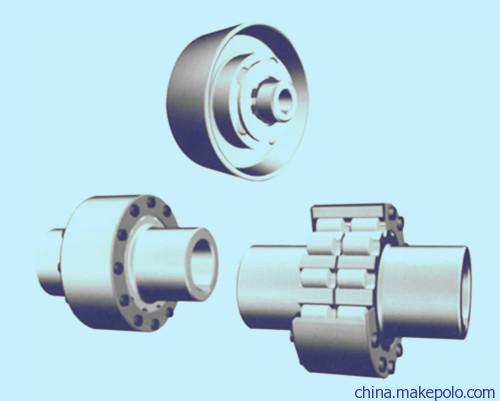

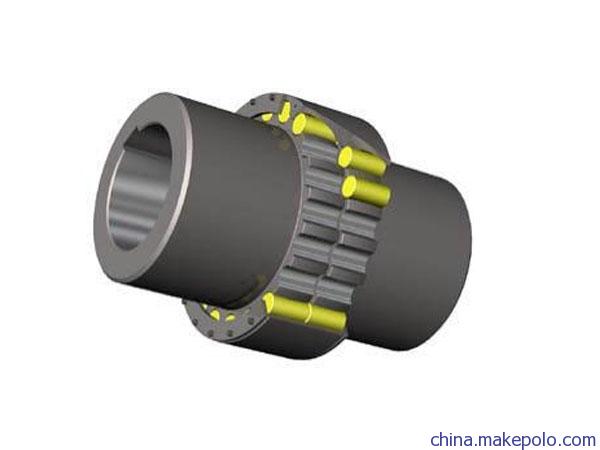

结构特点：
1 两个半联轴节凸缘的外缘和外套的内缘制成半径相同的凹槽，组合成注销孔，以嵌入注销主动轴。
2 半联轴节通过注销，带动外套，外套通过注销带动从动轴半联轴节转动，以传递扭矩。
3 工作温度-20℃~+70℃。
4 联轴器的轴孔和键槽型式及尺寸，可按照用户要求制作，不适用于噪声要求从严控制部位。
5 可以使用胀紧套(锁紧盘)连接。
苏州泰克森机械有限公司是从事联轴器、 胀紧套、皮带轮研发、生产和销售的综合服务企业，并根据客户的需求，承接特殊规格定做。本公司产品广泛应用于矿山、包装、印刷、造纸、冶金、自动化、风机、食品、破碎机等各个机械制造领域。
本公司生产：GIICL鼓形齿联轴器，GL链条联轴器，ML梅花联轴器，JS蛇形弹簧联轴器，JMJ双模片联轴器，JM单膜片联轴器，WSS伸缩万向节，WS精密万向节，SWC-DH伸缩万向联轴器，SWC-BH伸缩焊接万向联轴器（传动轴），HL弹性注销联轴器，TL弹性套注销联轴器XL星型联轴器，TGL鼓形齿联轴器，BHJ-M球笼同步万向联轴器，ZJM涨紧式单膜片联轴器，UL轮胎联轴器，Z1胀紧套，Z2胀紧套,Z3胀紧套，Z4胀紧套，Z5胀紧套,Z6胀紧套，Z7胀紧套，Z8胀紧套，Z9胀紧套，Z10胀紧套，Z11胀紧套，Z12胀紧套，Z13胀紧套，Z14胀紧套，Z15胀紧套，Z16胀紧套，Z17胀紧套，Z18胀紧套，Z19胀紧套，Z20胀紧套，SPA皮带轮，SPB皮带轮，SPC皮带轮，SPZ皮带轮，3VQD,5VQD,8VQD美标皮带轮，各种非标皮带轮,各种非标胀紧套，衬套加工定做。
公司自成立以来，经过努力拼搏和积极进取，现成立了一支专业的生产设计团队，并引进和吸收国内外先进的技术，采用CNC数控机床等先进设备以及检查设备等实行产品质量监控管理，凭借着优秀的品质，完善的服务赢得了良好的市场声誉，与此同时，我们将进一步加大力度优化产品，使产品在品质、货期、服务上在上一个台阶。为客户提供一流的产品和优质的服务。 公司凭着“以质量求生存，科技创新求发展”的企业方针和“客户至上，信誉第一”的经营宗旨，欢迎广大新老客户与泰克森携手共进，共创辉煌的明天！
●HL型-弹性柱销联轴器已列为国家标准GB5014-85,适用于各种机械联接两同轴线的传动轴,通常用于动频繁的高低速运动。工作温度为-20 ～+80℃；传递公称扭矩为40～20000N.m。
●弹性柱销联轴器具有较大结构简单、合理,维修方便、两面对称可互换,寿命长,允许较大的轴向窜动,具有缓冲、减震、耐磨等性能。
●轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按国家标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。半联轴器采用精密铸造,铸铁HT20-40、铸钢ZG35Ⅱ,轴孔和键槽采用拉制成型,柱销采用MC尼龙b制成。
●弹 性柱销联轴器是利用若干非金属弹性材料制成的柱销,置于两半联轴器凸缘孔中,通过柱销实现两半联轴器联接,该联轴器结构简单,容易制造,装拆更换弹性元件 比较方便,不用移动两半联轴器。弹性元件(柱销)的材料一般选用尼龙,有微量补偿两轴线偏移能力,弹性件工作时受剪切,工作可靠性极差,仅适用于要求很低的中速传动轴系,不适用于工作可靠性要求较高的情况。 HL型-弹性柱销联轴器基本参数和主要尺寸
ZL型弹性柱销齿式联轴器基本参数与主要尺寸 型 号 公称转距 许用转速[n] 轴孔直径 轴孔长度 D B S 转动惯量 质量 Tn /N·m r/min Y,J1 Kg.㎡ Kg d1,d2,dz L、L1 ZL1 100 4000 12-24 27-52 76 42 2.5 0.0004 0.86 ZL2 250 4000 16-32 30-82 92 50 2.5 0.003 3.23 ZL3 630 4000 25-42 44-112 118 69 3 0.011 6.57 ZL4 1600 4000 40-60 84-142 158 89 4 0.046 14.8 ZL5 4000 4000 50-80 84-172 192 89 4 0.114 24.8 ZL6 6300 3300 60-95 107-172 230 111 5 0.28 42.5 ZL7 10000 2900 70-110 107-212 260 113 5 0.56 66.3 ZL8 16000 2500 80-130 132-252 300 136 6 1.21 107.3 ZL9 25000 2300 90-150 132-252 335 149 7 1.98 140.9 ZL10 31500 2100 100-170 167-302 355 151 8 2.85 180.9 ZL11 40000 2000 110-180 167-302 380 170 8 3.9 219.3 ZL12 63000 1700 130-200 202-352 445 183 8 9.2 371.4 ZL13 100000 1500 150-240 202-410 515 218 8 15.6 470 ZL14 125000 1400 170-260 242-410 560 218 8 27.8 708 ZL15 160000 1300 190-300 282-470 590 238 10 33.4 768 ZL16 250000 1000 220-340 282-550 695 262 10 69.9 1169 ZL17 315000 950 240-380 330-550 768 282 10 122.7 1664 ZL18 400000 850 250-420 330-650 860 300 13 202.7 2193 ZL19 630000 750 280-450 380-650 970 320 14 341.2 2901 ZL20 1000000 650 320-500 380-650 1156 351 15 710 4251 ZL21 1600000 530 380-630 450-800 1440 355 18 1948 7514 ZL22 2000000 500 420-750 540-900 1520 396 19 2931 10148 ZL23 2500000 460 480-850 540-1000 1638 430 20 4379 13026
