QD 通用桥式起重机

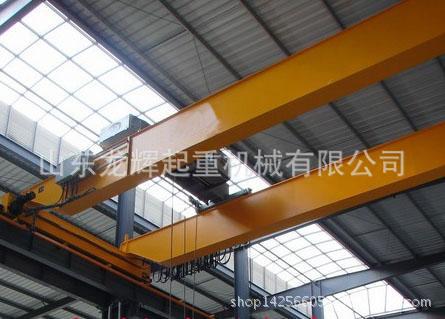

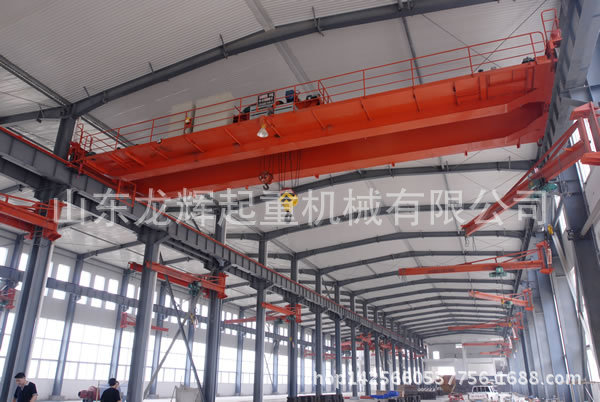

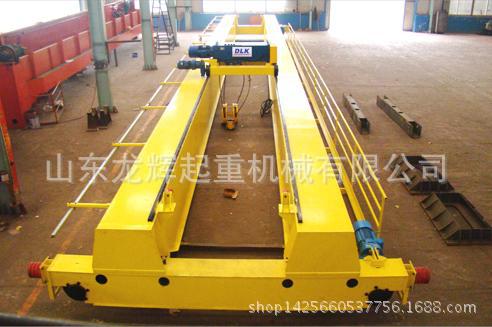

吊钩桥式起重机适用于工矿企业车间频繁或较频繁工作场所的物料搬运，工作状态稳定，功能齐全。本厂生产的QD型吊钩桥式起重机设计制造完全依据GB/T14405-93《通用桥式起重机》、GB3811-08《起重机设计规范》、GB6067-85《起重安全规程》，以及相关标准，产品质量水平按JB/T53442-94《通用桥式起重机产品质量分等》达一等品水平。全部产品的设计制造过程均在泰安市质量技术监督局监督检验下进行，经监督检验合格方可出厂，此举切实保证了为广大用户提供优质的产品。吊钩桥式起重机由金属结构桥架、大、小运行传动系统、起升系统、电控系统等四大部分组成。现根据工厂的工艺和配置描述如下：一、整机性能参数。见附图二、金属结构桥架。桥架主要由主梁、端梁、走台、司机室、斜梯及栏杆组成。主、端梁均按GB3811-08之规定，采用优质碳素结构钢（不低于Q235B）焊接而成。其中主梁腹板采用整板工艺，减少主梁腹板对接接头焊缝，最大限度地消除焊接质量隐患，保证主梁腹板波浪度<2mm（δ≤6mm）, <1.5mm（δ﹥6mm），整体视觉美观。此工艺在全国起重机行业也屈指可数。同时为提高产品质量，在主梁腹板下料工艺上采用电脑数控自动切割，主梁腹板下料有自然拱度，从而保证成型主梁上拱度自然达到(0.9～1.4) S/1000标准要求,提高金属结构桥架疲劳强度增加使用寿命。主梁上下盖板拼接焊缝均达到GB3323-87《钢熔化焊接接头射线照相和质量分等》标准Ⅱ级焊缝规定。主梁导电侧、传动侧分别设置走台，通道宽敞，布局合理，符合安全防护要求。走台栏杆高度为1050mm，符合GB6067-85《起重安全规程》标准。整机油漆可依据业主要求进行材料预处理或后处理达Sa2，环氧富锌底漆，二次面漆，厚度110um,涂覆美观，粘附牢固，符合GB9286《色漆和清漆漆膜的划格试验》的规定。司机室依照GB/T14407-93《通用桥式起重机司机室技术条件》按全视野要求制作，设有铝合金拉窗及底串门，室内宽敞，电器室与操作室分开，布局简单无明线，操作方式有凸轮控制器和联动台方式可供选择，亦可根据业主要求设置空调。室内还从人文角度设置了前视窗、安全扶手和毛巾架等。司机室外设有平台及斜梯，可以直接地平稳登上主机桥架，方便检修。

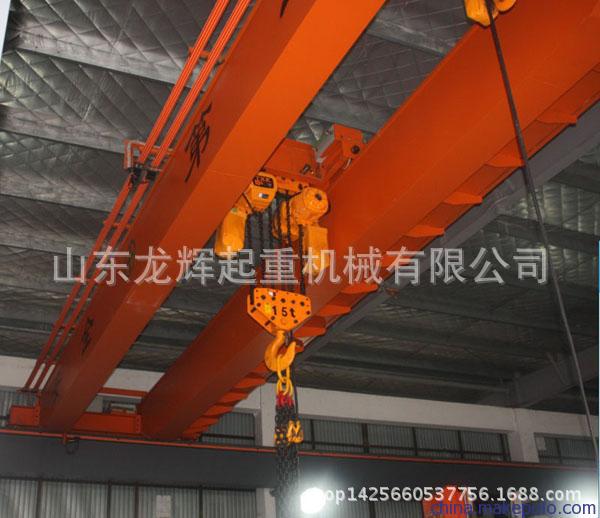

起重机的起升机构主要由电机、减速机、制动器、卷筒组、钢丝绳、吊钩等主要部件组成。
本起重机作为电动双梁桥式起重机主体，亦可:
1.可以由司机室操作改为地面操作，单速或双速。
2.可以司机室操作与地面操作并用。
3.可以采用国产或进口遥控器成为遥控操作，或司机室操作和遥控并用。
4.配套各类抓斗形成抓斗起重机或吊钩抓斗两用起重机。
5.配套各类电磁系统形成电磁起重机或吊钩、电磁两用起重机。
6.配套变频装置形成部分或全部变频调速起重机以及其他形式的调速起重机。
7.可配双小车、三小车等多种形式的起重机。
