测量原理

导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

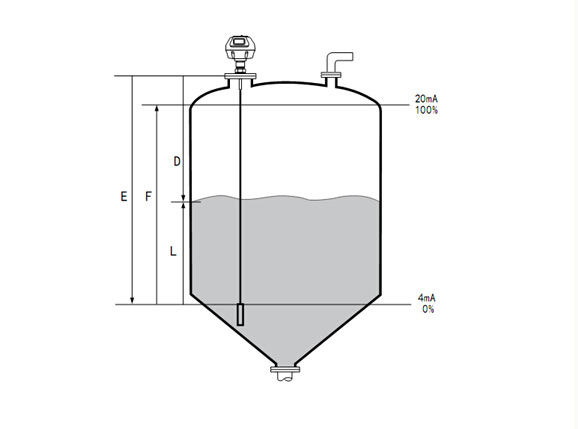

反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成，距离物料表面的距离D与脉冲的时间行程T成正比：

D=C×T/2

其中C为光速

因空罐的距离E已知，则物位L为：

L=E-D

通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

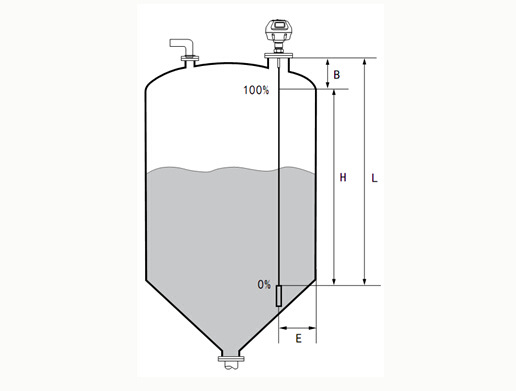

l 测量范围：

说 明：

H----测量范围

L----空罐距离

B----顶部盲区

E----探头到罐壁的最小距离

顶部盲区是指物料最高料面与测量参考点之间的最小距离。

底部盲区是指缆绳最底部附近无法精确测量的一段距离。

顶部盲区和底部盲区之间是有限测量距离。

注 意：

只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物位的可靠测量。

 产品规格（仅供参考，亲们有需要的话请先联系我们客服）

适用介质：固体粉料

应    用：水泥仓粉料的测量；粉煤灰粉料测量

防爆认证：Exia IIC T6 Ga/ Exd ia IIC T6 Gb

测量范围：30m

频    率：500MHz-1.8GHz

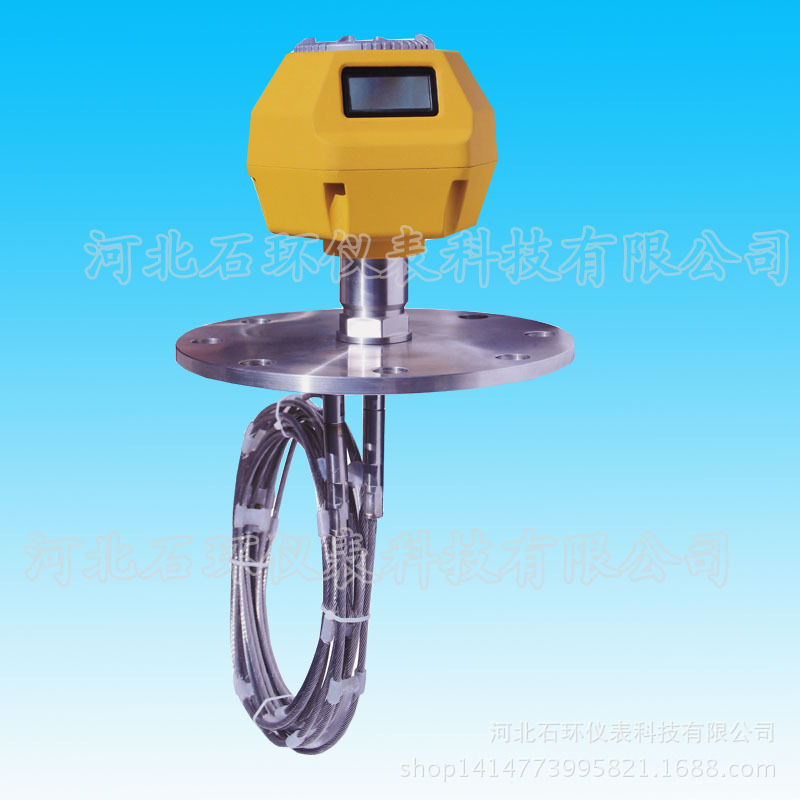

天    线：双缆式天线

测量精度：±5mm

过程温度：（-40～250）℃

过程压力：（-0.1～4）MPa

信号输出：（4～20）mA/HART

现场显示：四位LCD

电    源：两线制（DC24V）

/四线制（DC24V/AC220V）

外    壳：铝

过程连接：螺纹/法兰（选配）

石灰 粉尘 煤末等固体 液体专用测量的仪表设备

亲们，因为该产品好多规格型号，所以不同参数不同型号的是不同的价格，产品中的价格都是个大概价格，亲们有需要的话一定要先联系我们客服，把详细的参数跟客服沟通好后再订货哦，以免规格不符影响您的使用！谢谢合作！联系人：周经理 联系方式：18131167637  13315143258
