尊敬的用户，感谢你选用的本公司的产品。在使用前，请您详细阅读说明书，并按照说明书的要求正确操作，防止出现意外的故障和损坏。
概述
适用范围：

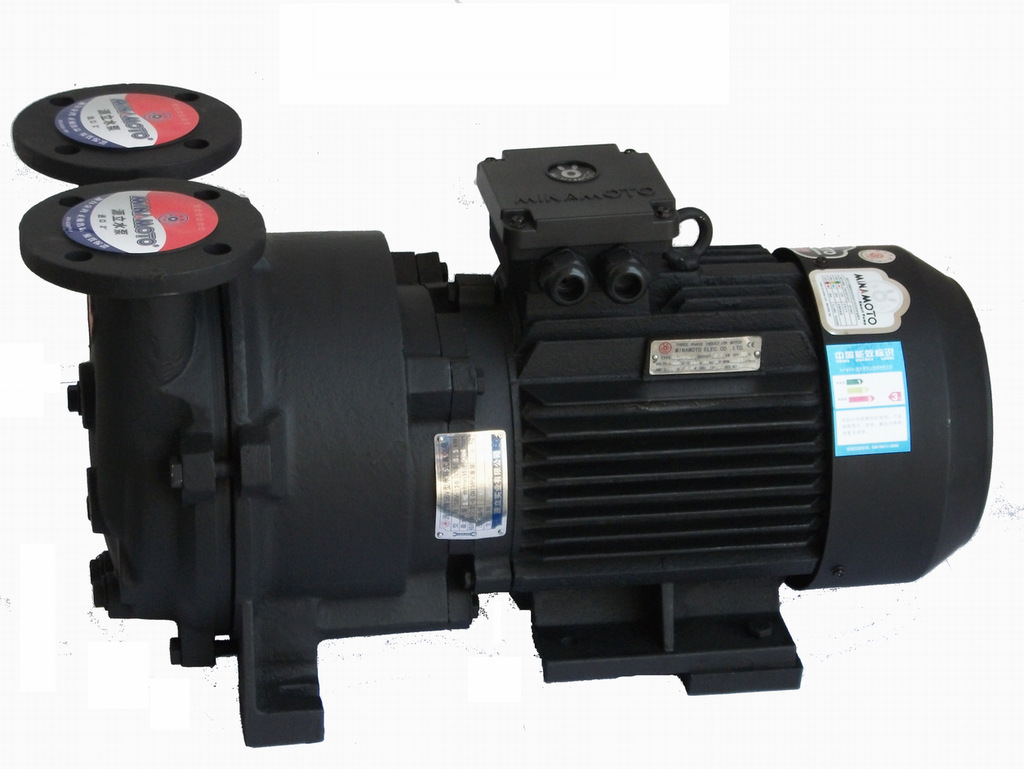

本产品主要用于抽吸不含固体颗粒，不溶于水，并且无腐蚀作用的气体。它通过水环的作用使被抽气的密封系统产生负压，从而起到真空过滤，真空干燥，真空脱水，真空萃取等功能。
本泵采用了青铜材料的叶轮，比别的真空泵强度要高，如用于抽吸带有腐蚀作用的气体，蒸气或者液体时，必须使用相应的耐腐材料，可在订货时说明。
型号说明：
工作原理：
如右图，起动前向泵腔内注入一定量的水，叶轮4被偏心安装在圆形泵体内，随着叶轮的旋转，工作液体在泵体内形成运动着的液环，液环内表面也与叶轮偏心，由于在泵盖1的适当位置上开设吸气口和排气口，液环泵就能完成吸气，压缩气体和排气这三个相互连续的过程，从而实现抽送气体的目的。
同时，由于排气过程中有部分液体随气体流失，所以在泵运行过程中需不断地供水，来保证泵正常稳定地工作。
持术特点：
l 机泵同轴式直联设计，易于安装
l 维护简便
l 可靠性高，青铜叶轮提高了泵的耐腐蚀性，不锈钢材质则适用于更为苛刻的环境
l 采用机械密封作为标准配置
l 100%无油设计，利于环境保护
l 具有自吸功能，便于操作
l 可通用于形成真空或产生压力
开机操作
准备工作：
1、 根据使用要求正确地选用泵的安装形式，并安装好吸入管道，供水管路，排气管道，要求装配合理，接管正确，固定好真空泵。
2、 接好电线。
注意：必须按照电机的电压，电流要求配置足够容量的电线及相应的其他电气设备，并请具有相关电器安装，经验的人员施工操作。
3、 向泵内注入工作液。
4、 点动电机，确定电机的转向。（如转向相反，请调换三相电线中的任意两根即可）
开机操作步骤（见使用安装图）：
1、 关闭吸气阀（4），打开旁通阀（3）。
2、 打开供水阀（6），调整到所需的供水量。
3、 起动电机。
4、 慢慢关闭旁通阀（3），同时慢慢找开吸气阀（4）使泵调整到所需的工作值下运行。
停机（见使用安装图）：
本泵的运行期间内随时都可以断电停机，但为了延长真空泵的使用寿命，并使再次起动便于进行，建议采用如下操作：
1、 关闭供水阀（6），停止向泵内供水。
2、 打开旁通阀（3），关闭吸气阀（4）。
3、 断电停机。
注意：如果泵较长时间停机，则需卸去泵侧螺塞，放干泵内积水，并注入防锈剂，以防止长时间不用造成泵生锈，从而影响泵的使用寿命。
运行是必须的注意事项：
1、 水环真空泵是依靠水环工作的，故工作液温度不能太高，如果工作液温度过高，则会降低真空泵的吸气能力。所以通常情况下工作液的温度不应超过25~30℃。
2、 本泵采用的是机械密封，泵内没有或水中含较多杂质不能开机运行，否则容易损坏机械密封。
3、 由于泵内叶轮与分配板之间的配合间隙十分紧密，故不允许有渣浆、砂粒等杂物吸入泵内。所以泵运行时，请在吸入管道上安装滤网，防止杂物进入。
4、 尽量减少排气管道的阻力。因为当排气口阻力较大时，会造成泵所需的实际功率大大增加，从而影响泵的工常工作。
5、 如果对本泵有特别要求（如需增加排气压力等），需要在订货时提出，我们作特殊供货处理。
常见故障及其处理方法：
故障 | 原因 | 排除方法 |
真空度低 | 1、 所抽系统泄漏较大 2、 工作液较少或工作液温度过高 3、 运行时间久，使叶轮产生磨损 4、 泵的吸气能力不能满足需要 | 1、 检查密封及其有可能漏气的地方 2、 增加供水量，降低水温 3、 修理或者更换叶轮 4、 更换吸气量大的真空泵 |
轴功率增大 | 1、 吸入工作液超过规定量 2、 供水量太多 3、 排气口有较大的阻力 4、 泵内结垢严重 5、 阀板损坏 6、 泵内吸入杂物 | 1、 减少被吸入的料和水 2、 减少供水量 3、 减少排气管阻力，缩短排气距离 4、 用稀盐酸冲洗除垢 5、 更换阀板 6、 定期清理污物，在吸入管路上装滤网 |
起动跳闸 | 1、 长时间停机，泵内生锈 2、 起动水位过高 3、 电柜容量过小 4、 吸入杂物卡死叶轮 | 1、 用手板动转子数次，除锈 2、 暂停供水，并放低泵内起动水位 3、 更换大容量电柜 4、 拆开泵体，清除杂物 |
主要应用领域：
l 真空过滤（化学制品过滤厂、化学制品处理厂、铁矿厂、采矿业、磷肥厂、造纸厂、家禽加工厂、选煤厂）
l 真空蒸馏（牛奶厂、食品厂、化工厂、纸浆厂、粮厂）
l 真空消毒（医院、医务室、实验室、其他无菌环境）
l 挤出成型（塑料行业）
l 浸渍（食品加工、木器加工、纺织厂、胶合板厂、电线杆的制造等）
l 成型（塑料、聚乙烯、橡胶、轮胎等制造业）
l 液体脱气（食品加工、水软化、瓶装厂）
l 压缩空气再生（纸桨、钢铁、汽车、玻璃、化工）
l 食品加工（牛奶厂、食品加工厂）
l 蒸汽回收（蒸馏器，装卸站）
l 水泵引水（自来水厂）
l 冷凝器水箱补水（电站）
l 烘干（化工、医药制造业）
l 木材处理/干燥
l 医药/实验室真空
l 溶剂回收
l 土壤净化
l 真空包装
l 萃取
l 制革
l 罐装
性能表
型号 | 额定功率（kW） | 最低吸入绝对压力(kPa) | 最大吸气量(m3/h) | 工作液量(m3/h) | 转速(r/min) | 噪声db(A) |
SBV-27 | 1.1 | 3.3 | 27 | 0.2 | 2900 | 62 |
SBV-52 | 1.5 | 3.3 | 52 | 0.2 | 2900 | 65 |
SBV-52A | 2.2 | 3.3 | 48 | 0.2 | 2900 | 66 |
SBV-80 | 3 | 3.3 | 80 | 0.2 | 2900 | 66 |
SBV-110 | 4 | 3.3 | 110 | 0.3 | 2900 | 72 |
SBV-160 | 4 | 3.3 | 160 | 0.4 | 1450 | 65 |
SBV-230 | 5.5 | 3.3 | 230 | 0.5 | 1450 | 68 |
SBV-280 | 7.5 | 3.3 | 280 | 0.6 | 1450 | 69 |
SBV-400 | 11 | 3.3 | 400 | 0.9 | 1450 | 73 |
SBV-500 | 15 | 3.3 | 500 | 1.2 | 1450 | 74 |
注:：1、表中所列数据在下列条件下测出：
①大气压力101325Pa（1013mbar）
②进水温度15℃
③吸入空气温度20℃
④空气相对湿度70%
2、性能允许偏差正负10%，当水温或气温高于15℃和20℃时，其最低压力会升高，而最大吸气量则下降。
